一、項目名稱：山東省自由貿易試驗區智能交通產業園安裝電暈場驅雷器項目

二、簡介：

2022年8月24日我公司承接了山東省自由貿易試驗區智能交通產業園安裝電暈場驅雷器項目項目。

三、項目工期：20天

四、主要產品：電暈場驅雷器

  4.1 產品原理：

驅雷器是用于保護電氣設備免受高瞬態過電壓危害并限制續流時間也常限 制續流賦值的一種電器。驅雷器也是一種防雷裝置。由設置在被保護物上方、帶 有很多尖端電極的電離裝置，設置在地表層內的地電流收集裝置和接通這兩種裝 置的連接線構成。電離裝置在雷云強電場中大致保持著大地電位，它和附近空氣 的電位差會隨雷云電場強度激增而促使場強區內針尖附近的空氣電離，形成大量 空間電荷。一般雷云下層為負電荷，地面感應產生正電荷。電離的負電荷為地電 流收集裝置所吸收，電離的正電荷為雷云負電荷所吸引和中和，從而發生消雷作 用。

當人們知道雷是一種電現象后，對雷電的崇拜和恐懼就逐漸消失，并開始以 科學的眼光來從新觀察這一神奇的自然現象，希望能利用或控制雷電活動以造福 人類。200 多年前富蘭克林率先在技術上向雷電發起了挑戰，他發明的避雷針可 能要算是最早的防雷產品，其實，富蘭克林在發明避雷針時是以為金屬避雷針的 尖端放電作用可以綜合雷云中的電荷，使雷云和大地間的電場降低到無法擊穿空 氣的水平，從而避免了雷擊的發生，所以當時的避雷針一定要求是尖的。但后來 的研究表明：避雷針是無法避免雷擊的發生的，它之所以能防止雷擊是因?yàn)楦吒?/span> 聳立的避雷針改變了大氣電場，使得一定范圍的雷云總是向避雷針放電，也就是 說避雷針只是比它周圍的其它物體更容易接閃雷電，避雷針被雷擊中而其它物體 受到保護，這就是避雷針的防雷原理。進一步的研究表明避雷針的接閃作用幾乎 只與其高度有關，而與其外形無關，就是說避雷針不一定是尖的。現在防雷技術 領域統稱這一類防雷裝置為接閃器 。

驅雷器是由離子化裝置、連接線及接地裝置三部分組成 ，是利用金屬針狀 電極的尖端放電原理設計的。在雷云電場作用下，當尖端場強達到一定值時，周圍空氣發生游離后，在電場力的作用下離去，而接替它的其它空氣分子相繼又被 游離。如此下去，從金屬尖端向周圍有離子電流流去。隨著電位的升高，離子電 流按指數規律增加。當雷電出現在驅雷器及被保護設備上空時，驅雷器及附近大 地均感應出與雷云電荷極性相反的電荷。安有許多針狀電極的離子化裝置，使大 地的大量電荷在雷云電場作用下，由針狀電極發射出去，向雷云方向運動，使雷 云被中和，雷電場減弱，從而防止了被保護物遭受雷擊。

驅雷器是國內近年來有非常大影響的防雷產品。它是希望改變接閃器的材料和形 狀來產生電流綜合雷云中的電荷，讓雷云在拒雷裝置的保護范圍內無法建立起接 閃 所需的場強，以達到消雷的目的。由于驅雷器所聲稱的效果完全滿足了人們 所希 望的防雷效果，因此一段時間內消雷器風靡國內市場。

  4.2 產品介紹

一種電暈場驅雷裝置，包括金屬外罩，所述金屬外罩上均勻間隔設有若干 放電 桿，所述放電桿上端設有若干上放電電極，所述金屬外罩下端連接有放電 筒，所 述金屬外罩下端的放電筒內設有絕緣支撐，所述絕緣支撐上端與設置在 金屬外罩頂部的放電桿連接，所述絕緣支撐下端連接有下放電電極，所述下放電 電極外壁與放電筒內壁之間設有放電間隙，所述下放電電極下端通過絕緣墊板與 過渡段支撐連接，所述下放電電極通過接地線與大地連接，它具有結構設計合理、 無需電源、利用雷云電場自激發電暈放電、驅雷裝置可靠穩定、對周圍設施無負 面影響、安 裝簡便、抗風能力強。

4.3 產品特點

1：具有高熄弧能力的多間隙防雷保護器；

2：具有多間隙或滅弧間隙， 由一個主間隙和很多個小間隙串聯的間隙，一個裸 露于大氣中的間隙稱主間隙和裝在使用特殊材料制成的絕緣棒內的多氣室的多 間隙組成；

3：雷擊保護水平低通流能力大，可承受直擊雷的襲擊；

4：結構簡單體積小重量輕；

5：安裝方便使用中免維護；

6：能在惡劣的環境中運行使用，不怕污染；

7: 放電電壓低且分散性小，動作時不產生截波，保護性能強；

8：閥片不易老化，運行一段時間后閥片電位分布均勻，閥片均一性好；

9：抗風能力強，可抗 45m/s 的風力；

4.4、產品滿足的參數指標：

1  驅雷裝置質量  (不含安裝塔架)  ：  不大于 20kg；

2  直擊雷防護方式：  非接閃式發散電流大于 5mA 主動驅雷；

3  直擊雷防護裝置接地方式：  滿足接地?zé)o需經小電阻接地體泄放接閃的雷擊電流；

4  直擊雷防護角：  ≥84°；

5  接地電阻要求：  允許高達 1000Ω；

6  總體結構形式：  組裝式；

7  材質：   合金；

8  使用壽命：  大于 30 年

9  防風等級：12 級；最大防風等級：17級；

10 保護范圍：總體保護范圍達 500 米以上。在安裝高度 30 米，整體保護半徑范圍達到 300 米以上。

11 結構尺寸要求：外型尺寸在2100×2100mm×1500mm以內；

12 綜合功能：直擊雷防護裝置配置有雷擊計數器（三年之內保證雷擊計數器讀數不變化）；

13  本技術條件所規范的無源電暈場驅雷的結構如圖1所示，應由放電針、放電筒、支座、支撐絕緣子、球支撐組成，另包含通用底座（適用于各類型桿塔），且配備具備數據無線傳輸功能的雷電計數器。

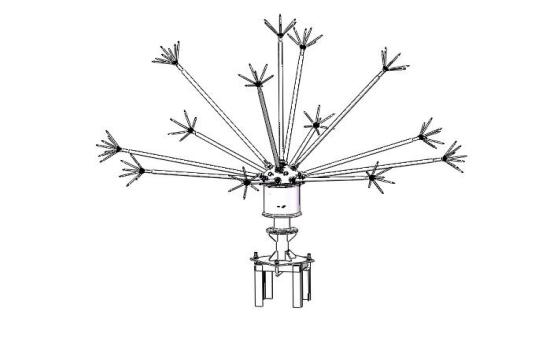

4.5：產品結構示意圖
