雷電預警裝備升降伸縮桿聯動系統
1、★預警系統、山西捷力通防雷預警系統軟件平臺、升降桿聯動系統、接地系統和監測平臺與項目一、二期雷電預警系統、升降桿聯動要完美兼容，提供匹配證明文件。
2、預警系統：
通訊模塊：
電源：DC12V-DC48V；通訊方式：LAN/4G全網通；接口A：RS485、RS232二合一接口；接口B：以太網絡端口；信號接口：RS485；輸出：支持3路繼電器輸出
預警偵測探頭：
外形：磨盤倒置式；電源：DC24V；有效保護半徑：10km-20km；信號接口：RS485；分辨率（v/m）：10；相對誤差：3%；防護等級：IP53
電池：
單電池電壓：12V（串聯24V）；單電池容量：100AH

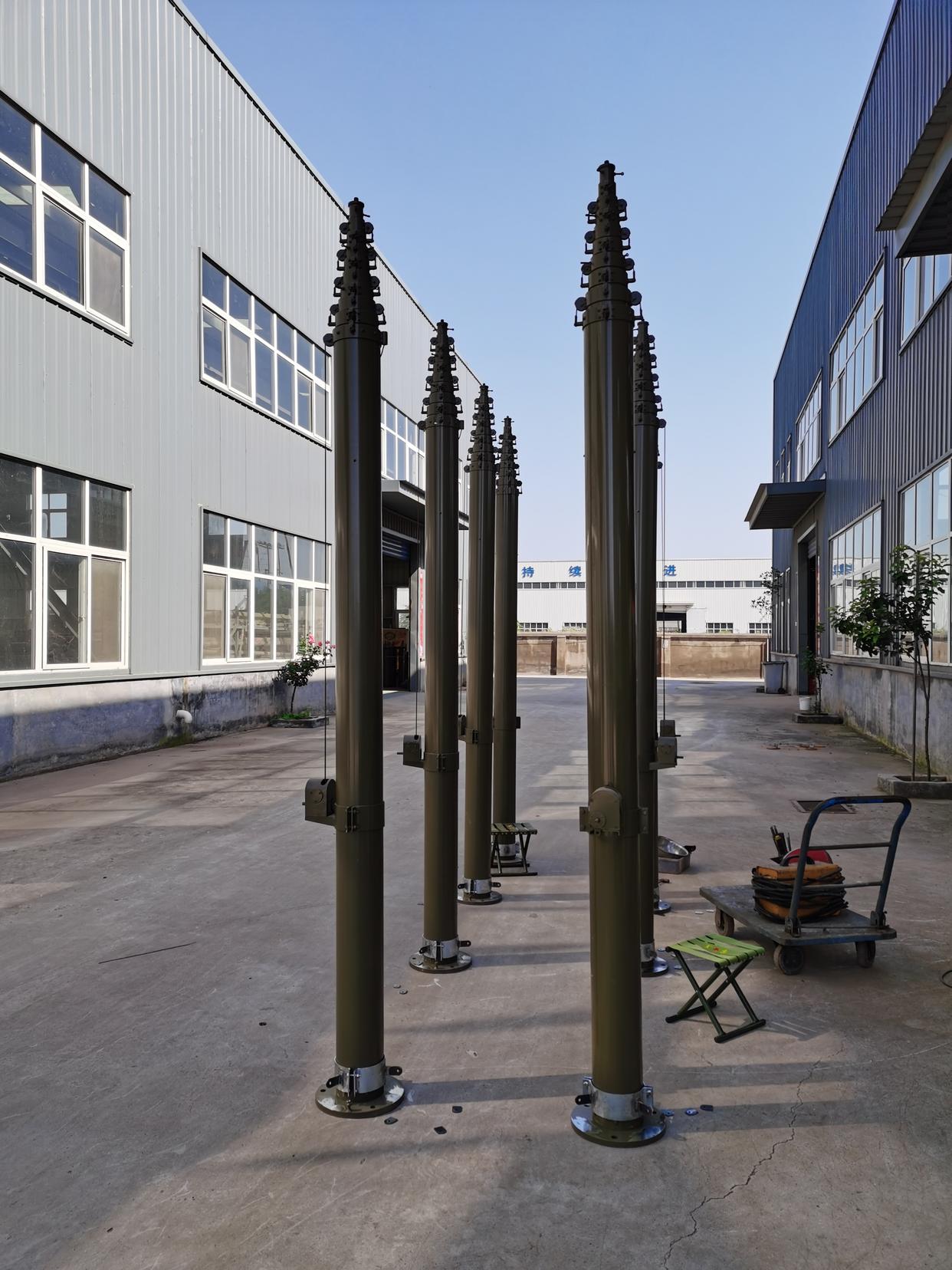

3、升降桿：
最小管外直徑：80mm，最大管外直徑：280mm；
舉升高度：22米；收藏高度：3.7米；
接閃桿材質為鋁合金（6063 T5）陽極氧化處理；
接閃桿節數10節，自身重量為440公斤。
最大管壁厚度：8MM
連動控制箱：
控制箱部件：空壓泵、調壓閥、電磁空氣閥、信號控制及通訊系統、電源防雷器、繼電器、手動控制器、自動閉合控制系統、電源線纜。
空壓泵: 工作電壓 AC220V/50Hz，功率 1.1kw；排氣量 0.20 立方米/分鐘；氣包容量 0.25 立方米。使用環境溫度：-40℃~+85℃。
調壓閥：調壓范圍 0-0.3Mpa；接口尺寸 G1/2。
電磁空氣閥：工作氣壓 0-0.3Mpa；接口尺寸 G1/2。
控制箱體：采取304不銹鋼材質，防護等級：IP54；采用了密封結構，達到了防塵防水IP54,運行溫度：-40（℃）-65（℃）,相對濕度：0-100%。
通訊模塊：運行環境溫度：-30（℃）-65（℃）；支持全網通無線通信功能；支持12V-48V電壓；支持10/100Mbps以太網絡端口*1；支持RS232、RS485 二合一串口*1；支持三路繼電器輸出，根據雷電預警級別控制接閃桿裝置;系統接收操控指令，遠程操作。
控制系統要求：
（1）山西捷力通大氣電場儀偵測大氣電場強度的變化，判斷雷電是否來臨；
偵測數據通過RS485通信至數據通信模塊CCW; 通信支持4G全網通。
（2）數據通信模塊通過網線把偵測數據傳輸?shù)娇蛻舳塑浖M(jìn)行數據顯示、保存、遠程操控；
（3）數據通信模塊支持I/O開關量信號輸出，當有雷電預警信號時，其輸出開關量信號同時控制1-18路中間繼電器的工作；
當中間繼電器工作時，其無源常開觸點將跳轉成常閉動作，此時依據電氣原理設計，避雷針自動升降桿的增壓泵將工作，實現避雷針自動升起；
