一、項目名稱：山西省呂梁市中陽縣水泥攪拌站避雷針安裝工程

二、簡介：

2022年6月1日我公司承接了山西省呂梁市中陽縣水泥攪拌站避雷針安裝工程項目。攪拌站為金屬結構，且位于空曠地帶，易遭到直接雷擊或者感應雷擊。因此，為了保護人員的安全及保證生產的順利進行，攪拌站防雷系統應具備防直接雷擊和感應雷擊的能力和措施。捷力通防雷科技有限公司憑借過硬的技術，圓滿的完成了此次的水泥攪拌站避雷針的安裝工程項目。

三、項目工期：25天

四、主要施工材料：絕緣避雷針、避雷針配件、絕緣引下線、鍍鋅扁鋼、復合接地體、銅包鋼接地極、高純降阻導電材料等

五、防雷依據規范：

《建筑物防雷設計規范》GB50057-2010

《建筑物電子信息系統防雷技術規范》GB50343-2012

《建筑物防雷設施安裝》99D501-1

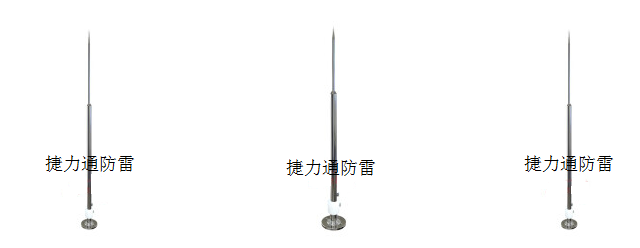

防側閃避雷針概述

 一、防側閃避雷針能把接閃后的強大雷電流快速、有效的輸導入大地，并使被保護的天線鐵塔、監控攝像機、建筑物不發生側擊和帶電。衰減、限制入地雷電流強度，使被保護設備減少反擊和感應過電壓的危害。 其材質為復合玻璃纖維,內部超導體連接，針高（2、4、6、10；13；16）m，同時也可按照客戶需求專業訂制生產。保護范圍按國標Gb50057滾球法計算。

二、避雷針主要參數：

1、尺寸：針尖φ16mm采用304不銹鋼，下部為304不銹鋼管為φ32mm厚度2mm）,底部法蘭盤尺寸直徑95mm、厚度10mm。

2、材質：針尖采用304不銹鋼材質，支桿材質為復合玻璃纖維、底座為鍍鋅鋼材抗腐蝕外觀美觀安全可靠；結構堅固抗風能力強，通流容量大抗雷電沖擊能力強；模擬實驗中延緩沖擊電流陡度10陪以上；接閃針尖引下線銅線從支桿內部直接接地隔離避免電流經過建筑物影響設備。

3、滿足10/350μs電流沖擊耐受實驗；

4、最大放電電流300KA；抗風強度40M/S；

5、接地電阻小于10歐姆；

三、 適用范圍：微波通訊站、監控立桿、高速公路、電力設備、高壓架空線路、雷達基站、石化儲庫、信標臺，通信基站、天文氣象臺等重要場所。

四、 防側閃避雷針的安裝：

1.避雷針的裝配和安裝是施工現場進行的，裝配時，在接閃器裝入玻鋼管之前，先將銅線一端接線鼻子后,與接閃器下端的螺栓連接并焊接在基座或底板上,注意:基座或底板的安裝螺栓必須與建筑鋼筋進行焊接；

2.先將接閃器下部的玻鋼管(一)和玻鋼管(二)抹上粘接劑,然后旋入,待固化；以此類推待整個避雷針裝配好,固化后(在此期間可調節避雷針的直線度不大于10mm),(固化時間按粘接劑上規定的時間),在每節粘接處打孔,攻絲(深度為打穿兩管壁厚),螺釘旋入后,再在螺釘頭部抹上粘接劑；

3.用塔吊將已組裝好的玻鋼針放置在法蘭底座的支柱內,灌上硅橡膠,同時緊固其上的8顆定位螺釘,以調整垂直度(目測)使其滿足要求,再將其固定；

4.防側閃玻璃纖維避雷針的高度可按用戶要求訂制。

捷力通防雷科技有限公司專業定制各類鋼結構塔，產品涉及三角圓鋼避雷針塔、GH系列環形鋼管桿避雷針、19米鋼管避雷針、四角鋼結構避雷針塔、熱鍍鋅四角拉線塔、瞭望塔、消防訓練塔、樓頂裝飾塔等。
