一、產品介紹

    隨著科技的進步及發展，電子電氣系統的自動化和智能程度越來越高，這些系統或產品易受電磁脈沖干擾導致系統的通信、控制異常，特別是雷擊放電誘發雷擊電磁脈沖所產生的過電壓和過電流，會通過傳導、感應方式損壞系統設備，威脅使用系統的部門的正常安全運輸生產。電涌保護器(SPD)是以犧牲自己的壽命的代價來換取被保護系統和設備的安全，浪涌保護器工作的重要基礎是地網的接地電阻，阻值偏高或地網結構性損壞會造成被保護系統或設備處于雷擊風險之中。由于維保部門人員數量和工作時間的原因，地網接地電阻值的檢測都是周期性的，不可能做到實時性，這就造成了防雷系統存在較長的時間盲區，若不能及時發現地網接地電阻的變化，會使被保護系統或設備處于失去保護的狀態，給系統設備帶來非常大的安全隱患。特別是在浪涌保護器大范圍、分散使用的場所（比如鐵路、軌道交通、高速公路、風電場、民航、軍事設施等），實時掌握地網的工作狀態顯得尤為重要。

本產品為地網工作狀態智能監測儀表，它可以采集地網到設備接地整體的接地電阻值。與專用監控軟件（網管平臺）和硬件（采集設備，比如動環RTU）配合還可組成智能防雷監測系統，可實現接地電阻值數據信息的實時上傳，達到遠程集中監控的目的。



二、產品特點

◆體積?。罕井a(chǎn)品為軌裝儀表，可方便集成于防雷箱、防雷柜、配電箱、配電柜、網絡機柜中，不改變原有產品外形尺寸和布局。

◆安裝方便：所有接口為插拔式接線端子，可實現快速安裝和維護。

◆接口種類：E/P/C隔離測試電路。

◆通信方式：產品標配RS485接口，方便數據上傳和級聯擴展；還可通過擴展方式實現以太網、Lora、4G等其它通信方式。

◆抗干擾能力強：串口設置浪涌保護電路，最大限度保證產品不受浪涌及電磁波干擾。



三、技術參數



四、智能防雷監測系統

4.1地網狀態監測終端與監控軟件配合可組成智能防雷監測系統，上位機通過軟件可通過透傳方式實時調取地網狀態監測終端內部存儲器數據及啟動測試，監控軟件可在后端（機房側）并入動環監控系統，即通過監控軟件的 ODBC 組件（開放式數據庫），將設備數據和信息寫入 SQLServer（數據庫服務系統 ）中，然后接受動環監控系統從 SQLServer中調取數據，動環監控系統將設備數據和信息關聯到其自身軟件中，完成防雷監控和動環監控后端的橫向鏈接。

4.2 監控軟件可實時獲取地網狀態監測終端上傳數據及控制測試啟動，還可提供圖形化報警界面、報表/曲線、短信/郵件報警信息發送等功能。

4.3地網狀態監測終端亦可在前端（設備現場）通過RS485直接接入動環RTU設備，由動環RTU設備直接讀取地網狀態監測終端的數據信息，再轉發給動環監控的網管主機，動環網管主機將讀取的數據、信息與動環軟件做關聯從而對終端設備進行監測和控制。

4.4地網狀態監測終端在前端（機房側）通過RS485直接接入動環RTU設備時，監控軟件是依托于動環監控軟件，能實現的功能，視動環軟件的能力而定。

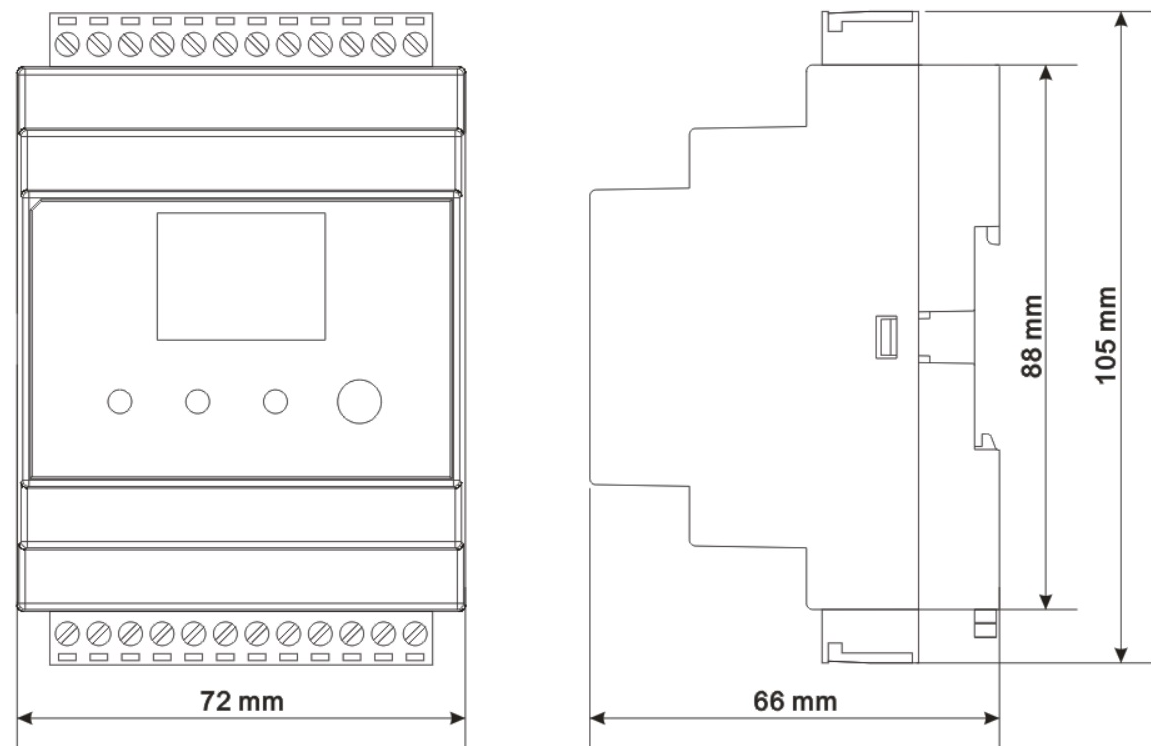

五、結構尺寸





六、端口定義





七、按鍵操作說明

7.1初始上電：屏幕顯示程序版本號，持續1秒，自動切換至數值顯示窗口。

7.2設備休眠：儀表供電正常的情況下，2分鐘無任何操作，顯示屏進入休眠狀態（設備正常工作，顯示屏關閉）。

7.3設備喚醒：點按按鍵喚醒屏幕，這時會顯示上一次測試的電阻值。

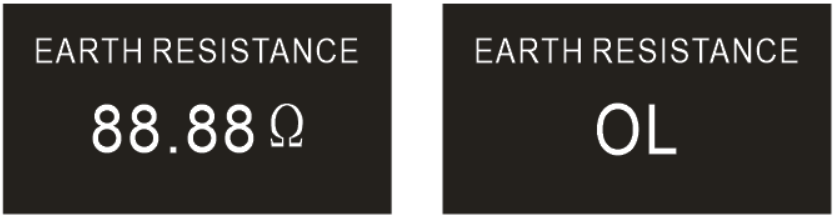

7.4數值顯示：儀表測試值超過儀表測試范圍顯示OL，在測試范圍內顯示測試數值。

7.3啟動測試：點按按鍵測試功能啟動，測試過程中TEST指示燈會閃爍，測試結束指示燈熄滅。

7.4報警及消音：如測試數值超過報警值，蜂鳴器會鳴叫，此時點按按鍵蜂鳴報警會停止。

7.5 長按按鍵3秒，進入?yún)?shù)設置窗口。點按按鍵可在菜單選項中循環切換選擇（選定的選項會反白顯示）。在選定參數后長按鍵，進入該參數得具體設置窗口。





7.6參數設置（地址/）：在7.5步驟選定要設置的參數后，長按按鍵，可以進入具體的參數設置窗口，進入后點按按鍵（單次點按數值增加，雙擊點按數值減小）來修改需要的地址碼，選定地址碼后長按按鍵保存并返回參數設置窗口，如不長按確認則3秒后返回參數設置窗口，選定的數據不保存。

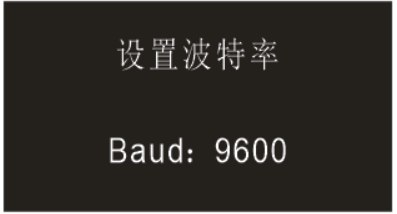

7.6參數設置（波特率/報警閾值）：在7.5步驟選定要設置的參數后，長按按鍵，可以進入具體的參數設置窗口，通過點按按鍵來切換（波特率在1200/2400/4800/9600/19200數值循環切換，電阻報警閾值在測試范圍內整數值循環切換）選擇需要得參數，選定后長按按鍵保存并返回參數設置窗口，如不長按確認則3秒后返回參數設置窗口，選定的數據不保存。

7.7參數設置（短路修正）：在7.5步驟選定要設置的參數后，長按按鍵，可以進入短路修正功能的窗口，通過點按按鍵來切換是否啟用該功能（該功能啟用前需要將E/P/C三個端子短接），選擇是后長按按鍵，真實值會更新到修正值處，5秒后，修正值自動保存并返回參數設置窗口。該功能啟用可以用來消除測試線過長帶來的線阻（包含短接過程中的接觸電阻）。





八、安裝說明

8.1地網狀態監測終端請安裝在室內。

8.2電源為12VDC，注意電源的正負極，不要接反燒壞設備。

8.3特別說明：受工程現場的限制，很多時候測試樁及測試線并不能達到理想狀態（比如測試樁與地網的間距達不到使用要求，測試線長度遠超正常長度等，還包括測試樁材料類型、測試線規格不同帶來的不確定性），所以終端讀數在大多情況下是起到接地電阻的變化趨勢的提醒作用，當終端數值報警時，應按照標準儀表使用方法或其它類型儀表進行再次測試確認！
