1.概述

GPC1型防爆接地電阻檢測箱智能在線監測系統，建立可追溯的智能化監管平臺并，實現遠程監測及統計等多元管理任務，將被動性的接地保護檢測提升為可視化、主動性的智能地網檢測網絡。

2.GPC1型防爆接地電阻檢測箱特點

1）可就地顯示接地電阻值，設定接地電阻值報警門限值，監測值高于設定值時就地報警；

2）可遠程設置硬件設備通信地址，便于集成組網；

3）記錄數據自動存儲報表，方便歷史查詢、分析監測點接地阻值的變化情況；

4）可根據被檢測設備或系統不同的接地工程標準遠程設定接地電阻值報警門限值，便于系統內部接地情況的差異化監測；

5）控制中心配置有監控平臺軟件，直觀、動態顯示被監測設備接地保護狀。

3.設計依據

GB 4943.1-2011 信息技術設備安全 第一部分：通用要求

GB/T 6587-2012 電子測量?jī)x器通用規范

GB/T 17626.2—2018 電磁兼容 試驗和測量技術 靜電放電抗擾度試驗

GB/T 17626.3—2016 電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗

GB/T 17626.8—2006 電磁兼容 試驗和測量技術 工頻磁場抗擾度試驗

T/SLPA 000002.3-2021 接地性能在線監測裝置

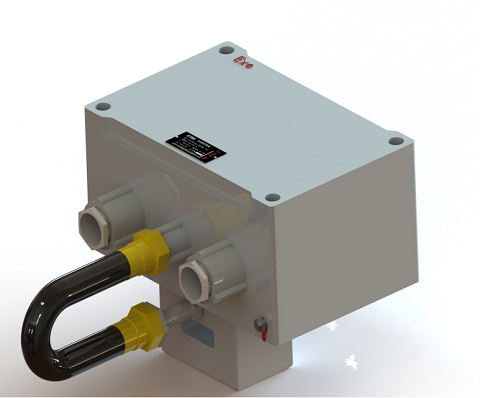

4.GPC1型防爆接地電阻檢測箱參數

5.系統構架

主要對儲罐、裝卸設備、及罐車靜電接地實時監控，實時顯示地網檢測信息，進行報警管理、數據統計分析，故障點定位。

包括三層架構:

1、數據采集層：傳感器釆集每根地網電阻數據；

2、傳輸層：智能網關負責數據的傳輸，將多個傳感器的數據統匯集到接地電阻檢測箱中；

3、軟件層，所有數據通過內置4G模塊傳輸至軟件平臺，軟件釆用B/S架構滿足監控需求。

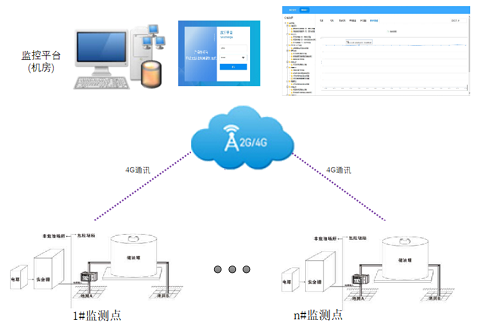

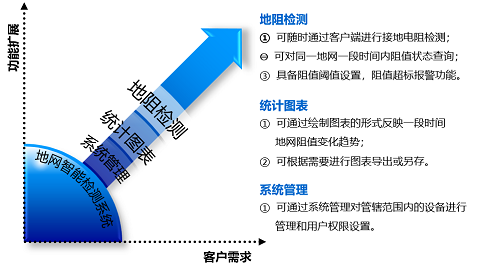

系統結構如下所示：

整個系統構建和運行在公有云平臺上，根據最終使用用戶的需求（包括功能性需求、個性化展示需求、用戶訪問安全和信息安全）進行個性化的配置乃至定制化開發。

6.軟件界面

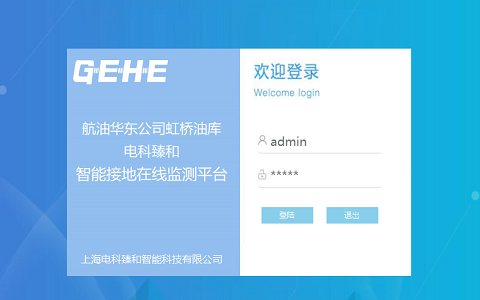

登錄界面-示意圖

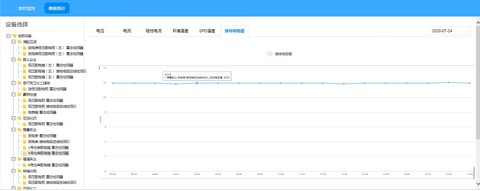

監測各點位數據

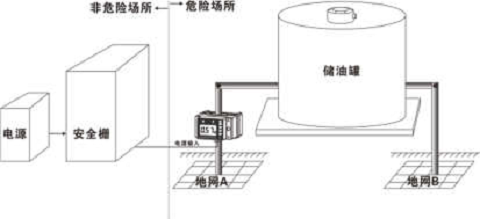

7.安裝示意圖
