網絡二合一防雷器適用于監控系統中固定攝像機、紅外一體機等的電源、視頻線路的防雷保護，是根據IEC防雷要求和監控系統攝像機的具體特點量身打造的專用防雷器，它集電源防雷器、視頻線路防雷器于一體，各部分均采用多級串聯式結構設計，具有多級保護功能。那么網絡二合一防雷器安裝接線步驟是怎樣的呢?下面捷力通防雷公司就來給大家介紹。







　　網絡二合一防雷器安裝接線步驟：





　　1、在被保護設備的線路接口前端分別按照相應線路串聯接入防雷器，“OUT”為設備端、“IN”為進線端;

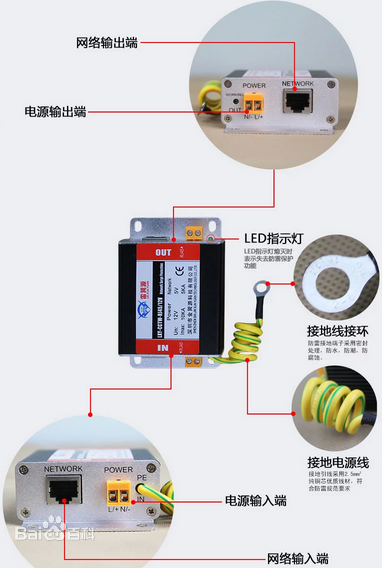

　　2、電源部分連接：防雷器的標稱電壓應與被保護攝像機的電源工作電壓要求相匹配，安裝時請根據安裝示意圖所示連接。電源線路的“L”為火線或正極，“N-”為零線或負極。(POE 防雷器不需要接電源線);





　　3、網絡信號連接：輸入端與信號通道接入口相連，輸出端與視頻攝像機相連，不得接反,接口要鎖緊;





　　4、將避雷器接地端與防雷地線(推其薦接地阻≤4Ω)作良好電氣連接;





　　5、導線規格：連接導線不小于 2.5 平方，接地導線不小于 6 平方，導線要短、直。



        網絡二合一防雷器適用于哪些行業和應用范圍：



       適用于公共場所、各種樓宇、機場、海關、軍事基地等各種重要安防設施的室內、室外監控?cái)z像槍的防雷擊電磁脈沖保護。二合一防雷器用于不帶云臺攝像槍，安裝在監控系統前端的攝像機尾部，位置與攝像機越近越好，原則上0.5M距離內，并做好接地處理。



　　以上內容就是捷力通防雷公司對網絡二合一防雷器安裝接線步驟的介紹了，接線除了保證安全性以外，最重要的便是會直接影響網絡二合一防雷器的工作效能，從實際量度中證明連接線的長度，數量及其連接方法直接影響其電壓降，這是由於連接線上的電壓值主要決定於它的的電感值，而線的電感值則受到它的長度及其連接方法影響，由于種種因素的影響，在電源網絡二合一防雷器接線時的一些注意事項必須要掌握。
