針對發電廠的防雷分為電源系統防雷、通信系統的防雷、機電控制系統的防雷以及PLC部分的防雷以及設備的可靠接地，下面我們就來了解一下發電廠防雷的具體實施：



一、電源系統的防雷



　　在每個自動化控制機房的電源配電線路均按有關標準安裝相應標準級別電源浪涌保護器，并保證各級之間連接線長度滿足能量配合的要求及電涌保護器接地的可靠性。同時直流電源的正負極間也應接直流浪涌保護器進行保護。



　　統計數據資料表明，微電子設備系統80%以上的雷害事故都是因?yàn)榕c系統相連的電源線路上感應的雷電沖擊過電壓造成的。因此，依據GB50057-94（2000版）、GB50343-2004相關要求，應對其電源系統進行多級保護。



　　其中防護標準為：發電廠用電總配電柜設為靠前級，安裝一級電源防雷器，譬如梓清一級電源防雷器,各控制機房、控制室的分配電柜設為第二級,安裝梓清二級電源防雷器,各控制室重要微電子設備以及室外在線儀器儀表設為第三級,安裝三級電源防雷器。



二、通信接口防雷



　　通信樓內網絡接口設備、計算機控制終端、交換機的CPU控制模塊、交換機及移動通信的控制終端、測量室自動測量系統以及監控系統等被雷擊壞的事件時有發生。隨著數字通信集成化技術的發展，使得通信系統對浪涌較為敏感電路的防雷能力逐漸下降，在綜合通信大樓內，集中了交換機、輸出設備、監控和網絡設備、控制終端、電源、無線等系統，各系統之間的內容連接線路受雷電電磁場的感應，將雷電浪涌傳到系統之間的接口電路中去，對浪涌較為敏感的接口電路產生影響和沖擊。在這些通訊系統的接口上安裝相匹配的信號防雷器，可提高通信系統安全可靠的防雷性能。信號防雷器的選型還應考慮設備工作電壓等級、傳輸速率、插入損耗以及接口類型等。



三、機電控制系統防雷



　　控制機房?jī)?nèi)測控單元及智能設備控制主機和電廠內各發電機組，升降壓部分、勵磁控制單元等機電控制部分連接的工業控制信號傳輸線的兩端應安裝相應網絡協議及接口的信號防雷器。根據線路的不同可直接安裝于線路上或設備接口上，并盡可能地靠近被保護的設備。



四、PLC（可編程邏輯控制器）防雷



　　PLC系統宜采用兩道瞬態過電壓保護；靠前道為電源線進線外裝設備常用的電源防雷器。主要用于泄放沿線進入的大幅值電流，為減少殘壓，保護器的接線應力求短接，接在進線箱相線和PE母線之間，第二道過電壓保護是在PLC設備的電源回路末端配電箱及通信接口外裝設置浪涌保護器，將雷電的殘壓和由通信網絡可能感應出的雷電流消除。



五、接地系統

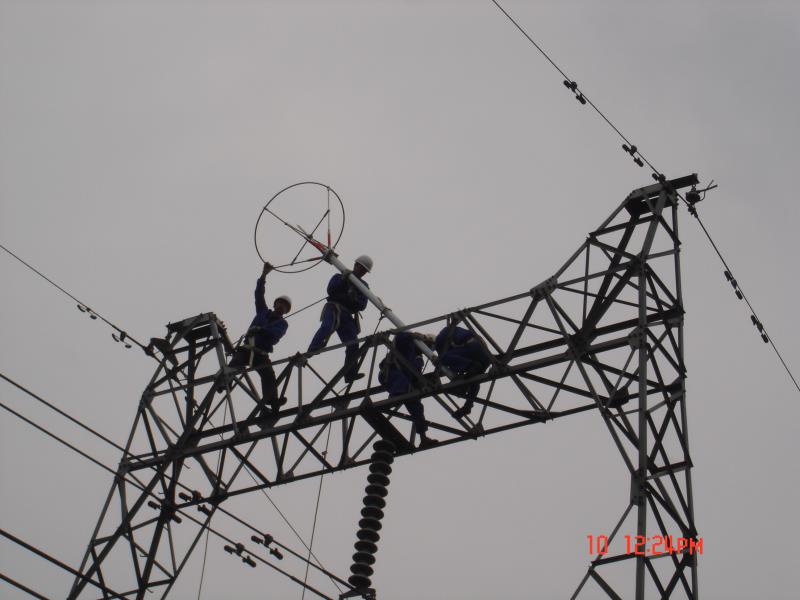

　　一般建筑物要做到可靠接地，信號也要功能性的接地。對于發電廠來說，其對接地的要求十分嚴格，與傳統接地裝置想結合，經濟合理地解決發電廠的接地問題。在發電廠的保護區域也要安裝避雷針，減少雷擊泄放電流產生的電磁感應的強度，減少設備及線路的感應過電壓。避雷針的安裝主要考慮的是如何防止反擊的問題.出于對反擊的考慮,避雷針的安裝方式可分為構架避雷針和獨立避雷針兩種。
