一、項目名稱：山西杏花村汾酒集團防雷接地項目



二、項目簡介：



汾陽市位于山西省腹地偏西，太原盆地西緣，呂梁山東麓，地理坐標東經111°26'——112°00'22"、北緯37°08'44"——37°29'10"。

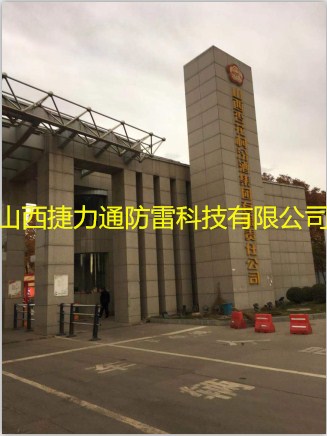

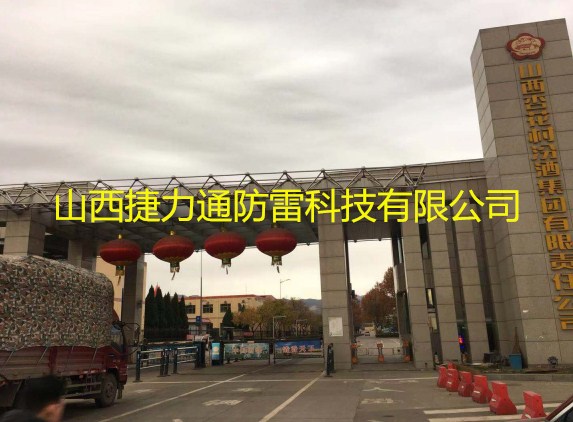

汾酒集團地處酒都杏花村，占地面積313萬平方米，建筑面積76萬平方米，在生產區有眾多生產用鋼質密封罐，原九座避雷塔下的金屬接地極已嚴重腐蝕失效，而且地下水離地表層很近，土壤濕潤，加速了金屬接地極的腐蝕。經過多方考察，最終選定捷力通防雷公司生產的復合接地體，該接地體采用非金屬導電材料制成，具有高導電性、無污染、不腐蝕、壽命長、耐沖擊電流、電阻穩定，而且由于其獨特的網式孔狀結構，與土壤保持了高度的親和力，而且該接地體穩定性好，在潮濕水浸的環境中依然能夠保持良好的穩定性。





三、項目類別：第三類防雷建筑



四、項目開工日期：2019 年11月 8日



五、項目工期：6天



六、設計安裝依據及標準



GB 50057-2010   《建筑物防雷設計規范》（2010版）



IEC 61024      《建筑物防雷》



D  562         《建筑物、構筑物防雷設施安裝》



七、防雷主要設備



◆　復合型接地材料



1、特點：



　　燒制型接地體屬物理型低阻接地模塊，其石墨材料對土壤親合力極好，不腐蝕，不變性，無污染，無毒害，在潮濕水浸或深層凍土環境下電阻穩定性好，使用壽命長，適用于多點施工和復雜地形及缺水地區的接地工程，在高土壤電阻率地區，能有效降低地網接地網接地電阻，且運輸方便、易安裝、免維護。



　　模塊采用非金屬導電材料為主體，導電率低，性能穩定。埋入土壤中不降解，不含腐蝕性離子，使用壽命長，安全環保。該產品工藝獨特、抗壓強度高，擁有專利證書、綜合性能指標國內領先。



2、技術參數：



1）體積密度指標不小于1.68g/cn3。



2）電阻率指標不大于8.5μΩ·m，相當于一個良好的金屬導體（不銹鋼、純銅等），有利于建設高品質的地網。



3）灰分指標不大于0.20%



4）抗壓強度指標不小于30MPa,在接地網施工中，可以充分夯實，提高大突波電流的宣泄！



5）抗折強度指標不小于13.5MPa,在接地網施工中，



6）彈性模量不大于10.0CPa.



7）熱導率(100℃)不小于90W/(m·K)



8）熱膨脹系數（室溫至600℃）不大于2.8 10-8/℃



9）吸水保濕性能好，由于本產品是燒制而成，因此在模塊內部充滿很多氣孔，這樣和水的親和程度很好，能夠起到保水的作用，在特別適合干燥土壤的接地使用。



10）無污染、對周邊的土壤不會改變，適應很多特殊高要求環境。



11）采用紙箱或者木箱包裝，節約了模塊運輸成本。



12）長壽命、不容易碎，可使用壽命50年。
