一、項目名稱：晉能集團機房防雷接地項目





二、項目簡介：



晉能集團機房?jī)?nèi)置大型服務器、交換機、電腦、及部分配電設備等。依據國家《建筑物電子信息系統防雷技術規范》GB50343-2012的規定：建筑物內電子信息系統應根據環境因素、雷電活動規律、設備所在雷電防護區和系統對雷電電磁脈沖的抗擾度、雷擊事故受損程度以及設備的重要性采取相應的防護措施。



因此要根據需要保護的設備數量、類型、重要性、耐沖擊電壓額定值及所要求的電磁場環境等情況選擇雷電電磁脈沖的防護措施：等電位連接和接地、電磁屏蔽、合理布線、浪涌保護器防護。

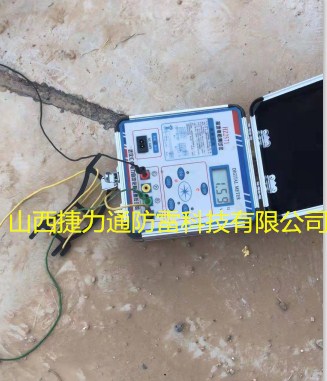

捷力通防雷公司現具有特種工程特種防雷資質及安全生產許可證，經過現場實測建筑范圍、勘查地形，測量土壤電阻率，出具了規范的防雷設計方案，選用可靠的防雷設備和接地，派出有經驗的專業施工人員，經過七天的專業安裝，已順利竣工并通過檢測驗收，得到甲方的好評。



三、項目類別：C級雷電防護



四、四、項目開工日期：2019 年9 月12日



五、項目工期：7天



六、設計安裝依據及標準



GB 50343-2012   《建筑物電子信息系統防雷技術規范》（2012版）



GB 50057-2010   《建筑物防雷設計規范》（2010版）



IEC 61024       《建筑物防雷》



D  562          《建筑物、構筑物防雷設施安裝》



七、防雷主要設備

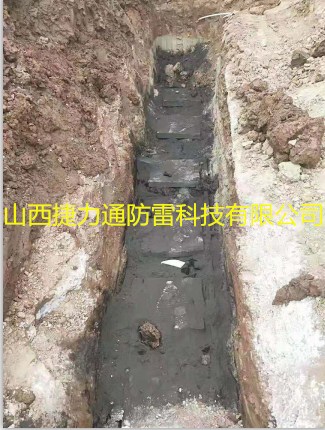

◆　復合型接地材料



1、特點：



燒制型接地體屬物理型低阻接地模塊，其石墨材料對土壤親合力極好，不腐蝕，不變性，無污染，無毒害，在潮濕水浸或深層凍土環境下電阻穩定性好，使用壽命長，適用于多點施工和復雜地形及缺水地區的接地工程，在高土壤電阻率地區，能有效降低地網接地網接地電阻，且運輸方便、易安裝、免維護。



模塊采用非金屬導電材料為主體，導電率低，性能穩定。埋入土壤中不降解，不含腐蝕性離子，使用壽命長，安全環保。該產品工藝獨特、抗壓強度高，擁有專利證書、綜合性能指標國內領先。



2、技術參數：



1）體積密度指標不小于1.68g/cn3。



2）電阻率指標不大于8.5μΩ·m，相當于一個良好的金屬導體（不銹鋼、純銅等），有利于建設高品質的地網。



3）灰分指標不大于0.20%



4）抗壓強度指標不小于30MPa,在接地網施工中，可以充分夯實，提高大突波電流的宣泄！



5）抗折強度指標不小于13.5MPa



6）彈性模量不大于10.0CPa.



7）熱導率(100℃)不小于90W/(m·K)



8）熱膨脹系數（室溫至600℃）不大于2.8 10-8/℃



9）吸水保濕性能好，由于本產品是燒制而成，因此在模塊內部充滿很多氣孔，這樣和水的親和程度很好，能夠起到保水的作用，在特別適合干燥土壤的接地使用。



10）無污染、對周邊的土壤不會改變，適應很多特殊高要求環境。



11）采用紙箱或者木箱包裝，節約了模塊運輸成本。



12）長壽命、不容易碎，可使用壽命50年。
