一、項目名稱：忻州神達晉保煤業防爆箱通信線路避雷器安裝



二、項目簡介：



      2021年5月22日我公司承接了神達晉保煤業煤礦防爆箱的安裝項目，神達晉保煤業是2009年資源整合而成，隸屬神達能源集團有限公司，為國有控股企業。煤炭行業AAA級信用企業。礦井設計能力180萬噸/年，為低瓦斯礦井，井田面積10.0725平方公里，可采煤層8號、12號、13號，地質儲量1.9億噸，可采儲量1.1億噸。礦井采掘系統均為機械化采掘。礦井行政區隸屬保德縣南河溝鄉。在全員不斷努力下，晉保煤業取得了多項榮譽，先后被山西省委、省政府評為“山西省模范單位”，山西省人社廳、總工會、企業聯合會、工商聯合會評為“山西省模范勞動關系和諧企業”。被忻州市委、市政府授予“全市安全生產工作先班單位”、“2015年度煤炭工作先進單位”。山西捷力通防雷科技有限公司憑借在行業內優異的口碑，取得了此次為安裝煤礦防爆箱的重任，與此同時不負眾望，完美通過了各項驗收標準。





三、項目工期：兩天



四、主要使用產品：本安型通信線路避雷器



1.產品介紹：



KHX48系列通信避雷器，集成了通信線路不同電壓等級的防雷熔斷保護。對過電壓進行鉗位，過電流進行熔斷，雷擊大電流直接對地泄放。以保證通信線路的絕對安全。為了更好的識別某一路的電壓通信線路狀態，KHX48-II型增加了通信線路狀態包括空閑、通話、振鈴等指示。



KHX48系列通信避雷器是煤礦安全生產“六大”系統里面必備的系統，是生產通信、救援保障、指揮調度必不可少的安全通道。



2.性能特點：



KHX48安全綜合保護系統具備通信線路避雷熔斷保護、通信信號中斷放大及安全柵輸出、通信線路智能監控、故障定位指示、智能綜合管理、綜合接線箱等特點：





（1）通信系統避雷熔斷保護



① 模塊化設計；





② 通流容量大,殘壓低,響應時間快。



③具有過壓過流雙重保護。



④保護電壓的范圍廣，對各個電壓段均有防護。



⑤信號傳輸性能優越，信號衰耗在0.5dB以下。



⑥采用具有屏蔽、防水、放腐蝕的外殼。其中外殼的防護能力達到IP54以上。





⑦提供2/4線全保護。





⑧結構簡單,易安裝維護。



（2）故障定位指示



①能在線通過串口檢測到通信線路的狀態；



②也 可以通過查看前面板的指示燈查看該線路的狀態；



③能通過單模光纖將數據傳到指揮中心，指揮中心能實時查看該線路的狀態。



（3）通信信號中繼放大及安全柵輸出



①通信信號中繼放大部分采用最新技術設計；



②礦用電纜0.8mm2線徑能保證傳輸大于10公里，衰耗值低于3dB;



③輸出經過耦合安全柵輸出，保證輸出絕對安全，不會引起火花等危險；



（4）智能綜合管理



①系統能控制多臺KHX48的通信信號，可以將所有通信線路的狀態實時顯示出來。



②能與調度系統進行聯動控制，并具備報警功能。一旦重要通信線路發生故障，可以智能報警；



（5）綜合接線箱



①通過專用通信配線架，可以作為綜合接線箱、配線箱使用，無需再添置另外的配線箱。



3.產品結構：

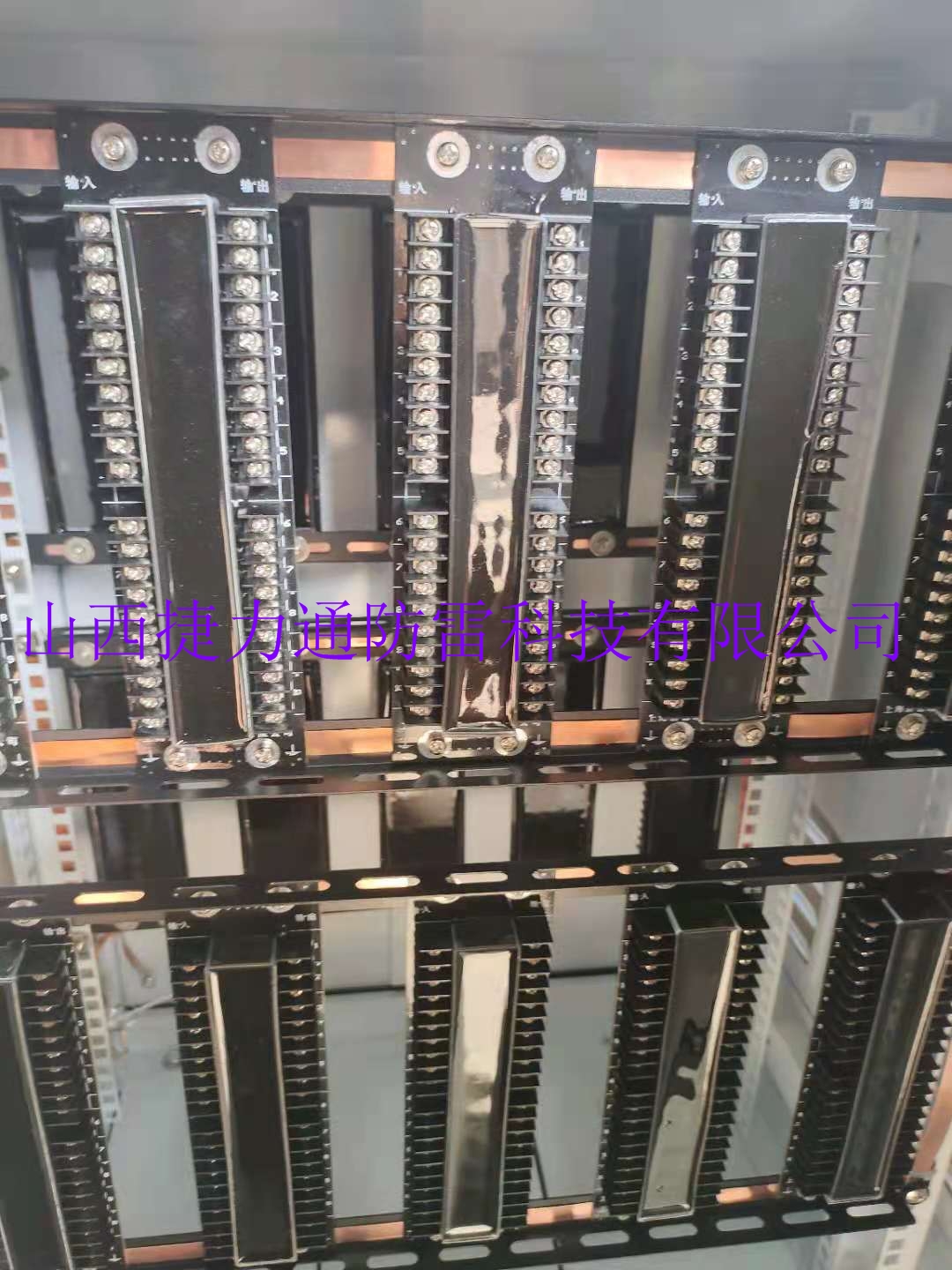

硬件主要由以下幾部分組成 專用室外機柜、電源模塊、電話監控模塊、主板插箱、中繼安全插箱、接線模塊等附件組成。 插箱內主要有通信防雷保護主板；耦合安全插箱內主要有耦合安全柵模塊。
