一、項目名稱：陜西府谷縣錦盛煤礦防雷項目



二、項目簡介：



　　該項目地處府谷縣，府谷縣位于陜西省最北部，北緯38度42分至39度35分，東經110度22分至111度14分，該縣煤礦眾多，本次項目是錦盛煤礦自有的炸藥庫，直接關系到人民生命及財產安全，根據GB 50057-2010《建筑物防雷設計規范》：凡制造、使用、及其制品的危險建筑物，因電火花而引起爆炸、爆轟，會造成巨大破壞和人身傷亡，所以應屬于第一類防雷建筑物。經過嚴格篩選和比較，最終選擇我公司完成該項目，我司現具有特種工程特種防雷資質及安全生產許可證，經過現場實測建筑范圍、勘查地形，測量土壤電阻率，出具了非?？煽?、合理的詳細防雷設計方案，選用可靠和性價比最高的防雷設備，捷力通防雷公司派出有經驗的專業人員，經過八天的專業安裝，已順利竣工并通過檢測驗收，得到甲方的好評。



三、項目類別：第一類防雷建筑



四、項目開工日期：2019 年12 月 8日



五、項目工期：8天



六、避雷塔設計安裝依據及標準



GB 50057-2010   《建筑物防雷設計規范》（2010版）



IEC 61024      《建筑物防雷》



D  562         《建筑物、構筑物防雷設施安裝》



七、防雷主要設備

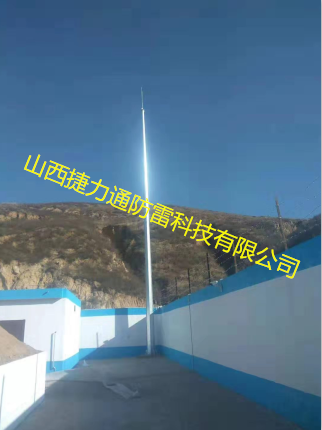

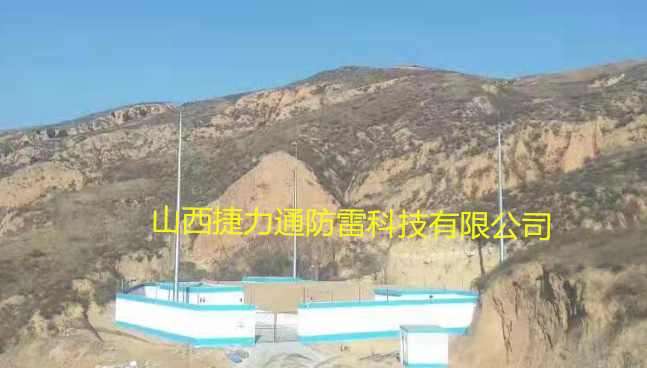

◆ＧＨ環形鋼管桿避雷針（15米） 數量：3支







1、設計生產依據：



建筑物防雷設計規范　　GB50057-2010



高聳結構設計規范　　?。牵拢?35-90



鋼結構設計規范　　　?。牵?0017-2003



塔桅鋼結構施工驗收規范?。茫牛茫?0:2006



2、安裝：



Ａ、針桿平放在地上，用Φ150以上圓鋼管和枕木墊平、墊直，使兩節桿在一條直線上（焊縫對焊縫）



B、把主鋼繩穿到桿底



C、兩只拉力為3-5噸的葫蘆，放在針桿的兩側，兩條Φ16的鋼繩從兩邊放好，鎖好鋼繩后，兩邊同時緩慢均勻用力拉葫蘆，套接深度為700mm左右，拉的時候一定要注意保持兩節桿在一條直線上，拉不動時，用10磅重大鍾，在針桿口處，敲打幾下，再拉緊，再敲打，直到拉緊為止。



D、全部套緊后，用扳手把頂部避雷針安裝上。



E、吊裝就位并固定。



F、焊接地線，保證接地導通。





◆　復合型接地材料



1、特點：



燒制型接地體屬物理型低阻接地模塊，其石墨材料對土壤親合力極好，不腐蝕，不變性，無污染，無毒害，在潮濕水浸或深層凍土環境下電阻穩定性好，使用壽命長，適用于多點施工和復雜地形及缺水地區的接地工程，在高土壤電阻率地區，能有效降低地網接地網接地電阻，且運輸方便、易安裝、免維護。



模塊采用非金屬導電材料為主體，導電率低，性能穩定。埋入土壤中不降解，不含腐蝕性離子，使用壽命長，安全環保。該產品工藝獨特、抗壓強度高，擁有專利證書、綜合性能指標國內領先。



2、技術參數：



1）體積密度指標不小于1.68g/cn3。



2）電阻率指標不大于8.5μΩ·m，相當于一個良好的金屬導體（不銹鋼、純銅等），有利于建設高品質的地網。



3）灰分指標不大于0.20%



4）抗壓強度指標不小于30MPa,在接地網施工中，可以充分夯實，提高大突波電流的宣泄！



5）抗折強度指標不小于13.5MPa,在接地網施工中，



6）彈性模量不大于10.0CPa.



7）熱導率(100℃)不小于90W/(m·K)



8）熱膨脹系數（室溫至600℃）不大于2.8 10-8/℃



9）吸水保濕性能好，由于本產品是燒制而成，因此在模塊內部充滿很多氣孔，這樣和水的親和程度很好，能夠起到保水的作用，在特別適合干燥土壤的接地使用。



10）無污染、對周邊的土壤不會改變，適應很多特殊高要求環境。



11）采用紙箱或者木箱包裝，節約了模塊運輸成本。



12）長壽命、不容易碎，可使用壽命50年。
