一、項目名稱：古交市瓦斯抽放站防雷避雷塔項目





二、項目簡介：



煤礦礦井中瓦斯涌出量很大，靠通風難以稀釋排除時，可用抽放的方法，排除瓦斯，減少通風負擔。依據國標GB50057-2010規定，具有0區或20區爆炸危險場所的建筑物，0區即指連續出現或長期出現或頻繁出現爆炸性氣體混合物的場所。因此該場所屬于第一類防雷建筑物，直接關系人民的生命財產安全，因此必須做好防雷措施。經過認真嚴格篩選和比較，最終選擇我公司實施該項目，我司現具有特種工程特種防雷資質及安全生產許可證，經過現場實測建筑范圍、勘查地形，測量土壤電阻率，出具了嚴格審核的防雷設計方案，選用安全可靠的防雷設備和接地，派出有經驗的專業施工人員，經過七天的專業安裝，已順利竣工并通過檢測驗收，得到甲方的好評。



三、項目類別：第一類防雷建筑



四、項目開工日期：2019 年5月12日



五、項目工期：7天



六、設計安裝依據及標準



GB 50057-2010   《建筑物防雷設計規范》（2010版）



IEC 61024      《建筑物防雷》



D  562         《建筑物、構筑物防雷設施安裝》



七、防雷工程主要設備

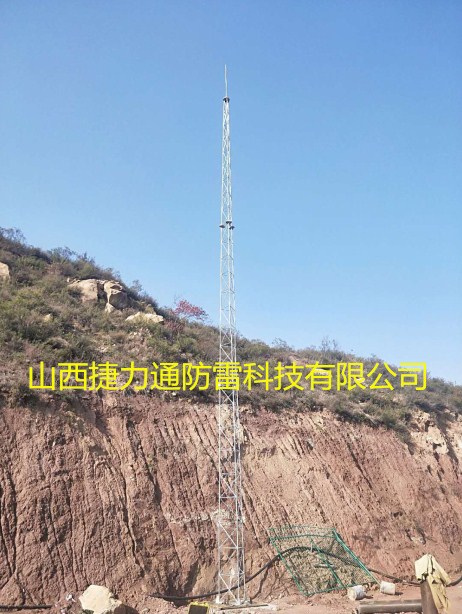

◆三角避雷塔（15米） 數量：2支



1、設計生產依據：



建筑物防雷設計規范　　GB50057-2010



高聳結構設計規范　　?。牵拢?35-90



鋼結構設計規范　　　　ＧＢ50017-2003



避雷塔桅鋼結構施工驗收規范?。茫牛茫?0:2006



2、避雷塔安裝



A、按圖紙做好避雷針基礎。



B、避雷針運至現場，吊車就位。



C、將避雷針?biāo)椒胖?，各?jié)法蘭校正后螺栓連接。



D、將避雷針吊裝就位后與避雷塔基礎地腳螺栓連接緊固。



E、平面校正應根據基礎軸線進行根部的調整，立體校正用兩臺經緯儀同時在相互垂直的兩個面上檢測，校正最好在早晚進行，避免日照影響。



◆　復合型接地材料



1、特點：



燒制型接地體屬物理型低阻接地模塊，其石墨材料對土壤親合力極好，不腐蝕，不變性，無污染，無毒害，在潮濕水浸或深層凍土環境下電阻穩定性好，使用壽命長，適用于多點施工和復雜地形及缺水地區的接地工程，在高土壤電阻率地區，能有效降低地網接地網接地電阻，且運輸方便、易安裝、免維護。



模塊采用非金屬導電材料為主體，導電率低，性能穩定。埋入土壤中不降解，不含腐蝕性離子，使用壽命長，安全環保。該產品工藝獨特、抗壓強度高，擁有專利證書、綜合性能指標國內領先。



2、技術參數：



1）體積密度指標不小于1.68g/cn3。



2）電阻率指標不大于8.5μΩ·m，相當于一個良好的金屬導體（不銹鋼、純銅等），有利于建設高品質的地網。



3）灰分指標不大于0.20%



4）抗壓強度指標不小于30MPa,在接地網施工中，可以充分夯實，提高大突波電流的宣泄！



5）抗折強度指標不小于13.5MPa



6）彈性模量不大于10.0CPa.



7）熱導率(100℃)不小于90W/(m·K)



8）熱膨脹系數（室溫至600℃）不大于2.8 10-8/℃



9）吸水保濕性能好，由于本產品是燒制而成，因此在模塊內部充滿很多氣孔，這樣和水的親和程度很好，能夠起到保水的作用，在特別適合干燥土壤的接地使用。



10）無污染、對周邊的土壤不會改變，適應很多特殊高要求環境。



11）采用紙箱或者木箱包裝，節約了模塊運輸成本。



12）長壽命、不容易碎，可使用壽命50年。





山西捷力通防雷科技有限公司專業定制各類鋼結構塔，可定制11米GH塔、13米鍍鋅避雷針、15米避雷塔、19米鋼管塔、25米0.4kN/m²風壓避雷塔、30米0.7kN/m²風壓避雷塔、40米避雷針?biāo)?0米超高獨立避雷塔。三角圓鋼避雷針?biāo)H系列環形鋼管桿避雷針、19米鋼管避雷針、四角鋼結構避雷針?biāo)?、熱鍍鋅四角拉線塔、瞭望塔、消防訓練塔、樓頂裝飾塔等。
