在接地裝置中有兩個重要參數：

　　1、接地電阻值；

　　2、接地網結構。

　　現在看來，雖然接地網的結構和系統等電位很重要，但是低阻的接地裝置，是設備正常、安全運行的基礎。特別是在防雷接地，要在瞬間將幾十KA的雷電流泄流到大地，接地電阻越小散流越快，雷擊后高電位保持的時間就短，危險性就小?？傊拥仉娮柙叫?，效果越好，被保護的對象就越安全。

　　對接地電阻測量的準確性是判斷接地裝置是否合格的重要因素。我們在日常的工作中不管是工程方還是檢測機構和承建方，對接地電阻的測量方法都存在著異議，特別是不同方式進行測量時出現的測量值相差很大，更是不知道怎么判斷。值得提出的是，在我們有些地方的檢測機關中，甚至有很多檢測人員不懂得測量原理，使得測量值無法準確。有個檢測機構的工程師用4102電子表檢測一個地網時，他先在水泥地上倒兩處水把電壓極、電流極往上一放；再用100M長的6平方多股銅線接到接地極上（線是卷在一起的），測量結果是5歐姆。在我的要求下把100M線展開，電壓、電流極不變，測得結果是2歐姆。再把電壓、電流極插在分布均勻的土壤里，測得的結果是1.2歐姆。再把100M線改成5M線，測得結果為0.4歐姆。從上面的例子分析來看，我們可以總結如下幾個結論：

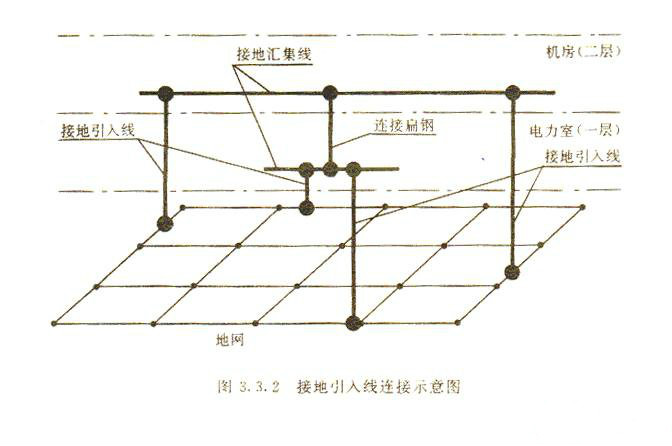

　　1．測量線的加長，特別是卷在一起，由于電感大，測量值偏高很大。所以在我們測量高樓接地值的時候，拉長線測量接地值是不準確的。這是因?yàn)楦邔咏ㄖy量時，高層建筑物接地引線與地之間存在著一定的阻值（R地線）另外從高層建筑物上面測量點向地面儀表所引接的測試線，在空中的部分存在線電感。（WL）所以高層建筑接地點測量的阻值為R=R地線+WL+R地。地面測量接地電阻R=R地。

　　測量數據比地面測量時跳動要嚴重，這是因?yàn)闇y試線在空中的加長，如同一根天線將空中一些無線電、電磁雜波等信號通過測試線引向儀表，而產生嚴重干擾，使測量數據跳動，解決的方法是，用一根同軸線作為測試引線，將同軸線和芯線連接在一起，并接在測試點上。將同軸線另一端的屏蔽線接在儀表的C2端上（即電流極），將同軸線的芯線接在儀表P2端上（即電壓極），這樣能較好地解決測量高層接地電阻由于引線過長造成干擾影響。

　　2. 102電子表測量接地體，用水滲透接觸電壓、電流極時，由于接觸不好產生的接觸電阻大，影響測量真值。只有在沒有地方插電壓、電流極時才采用這種方法，但是必須是真正水滲透到土壤，電壓、電流極必須是和水良好接觸。盡量減少接觸電阻，減少誤差。

　　地網工頻電阻的測試

　　測試基本原理：對地網注入電流，測其電壓，計算電阻，R=U/I

　　常用儀器：地阻測試儀、電流電壓表（現已經做成大電流專用測試儀，電力系統常用）

　　測試方法;

　　d大于2——5倍地網平面對角長度D。

　　普通地阻測試儀（搖表、4102等電子表）：小型地網，地阻大于0.5歐，X/d=0.5。

　　大電流專用測試儀：大型地網，地阻小于0.5歐，當測試點是地網中心點時，x/d=0.618。當測試點是地網的邊緣點時，x/d=0.5-0.55。

　　實際測試時，電壓極前后移動d的5％左右共測得3個地阻值，如這3個值相差不大（一般要求10％內，DL大量75/92規定為5％），則這3個值得平均為地網接地工頻電阻的真值。如3個結果相差懸殊，則說明d和x的值不對，需要調整。

　　測試時還要考慮測試方向的地下結構，是否有大型金屬物、管道、下水道等。這些都對測試結果有很大影響。因?yàn)橛绊懥藊/d值。

　　最終測試值：如場地許可，多個方向都測試，電流極與電壓極成30度測試。只要方法正確，取其中的最小值為地網接地工頻電阻的真值

　　在測接地電阻時，有些因素造成接地電阻不準確：

　　1.（地網）周邊土壤構成不一致，地質不一，緊密、干濕程度不一樣，具有分散性，地表面雜散電流、特別是架空地線、地下水管、電纜外皮等等，對測試影響特別大。解決的方法是，取不同的點進行測量，取平均值。

　　2. 測試線方向不對，距離不夠長，解決的方法是，找準測試方向和距離。

　　3. 輔助接地極電阻過大。解決的方法是，在地樁處潑水或使用降阻劑降低電流極的接地電阻。

　　4. 測試夾與接地測量點接觸電阻過大。解決的方法是，將接觸點用銼刀或砂紙磨光，用測試線夾子充分夾好磨光觸點。

　　5. 干擾影響。解決的方法，調整放線方向，盡量避開干擾大的方向，使儀表讀數減少跳動。

　　6. 儀表使用問題。電池電量不足，解決的方法是，更換電池。儀表精確度下降，解決的方法是，重新校準為零。

　　防雷公司：接地電阻的測試值的準確性，是我們判斷接地是否良好的重要因素之一。測值一旦不準確要不就要浪費人力物力（測值偏大），要不就會給接地設備帶來安全隱患（測值偏?。?。所以在我們工作中一定要正確使用測量工具，科學制定測量方法和科學得出準確數據。
