項目名稱：柳林鄧家莊煤礦接地—防雷設備采購安裝工程

1.接地井接地材料一般選用鍍鋅鋼管或其他新型接地極，可根據工程而定。
2.接地井施工，先采用機械鉆井方式預置一個180毫米的孔，將接地極垂直居中放置到預置孔中，再將已經攪拌好的導電土灌入預置孔中。
3.接地是防雷的重要組成部分是防雷裝置的基礎，使雷電流更好的瀉入大地，為保證機房或系統的接地阻值，還應盡量減小引下線的電阻值。依據防雷規范要求，引下線選用:50平、35平的銅芯地線：銅絞線、熱鍍鋅扁鋼、熱鍍鋅圓鋼、特殊行業或特殊設備采用騰輝智能絕緣引下線。接地體的具體位置和引下線的具體路由，在施工時以盡可能的減少引下線的長度。通過增大導線載面和減小引下線長度的措施，來盡量減小接地引線的電阻值。
接地材料有以下要求：
a、采用熱鍍鋅鋼管時，鋼管壁厚不小于3.5m;
b、采用熱鍍鋅角鋼管，角鋼不小于50mm*50mm*5mm;
c、采用熱鍍鋅扁鋼時，扁鋼不小于40mm*4mm;
d、采用熱鍍鋅圓鋼時，圓鋼直徑不小于8m;
e、石墨接地模塊分為燒制型與壓制型，
燒制模塊規格：600mm*150mm*100mm,ф600*40mm,300mm*500mm*40mm
f、銅包鋼接地棒，鍍銅厚度；≤0.25mm，ф16*1500mm型號：YBD-01B
g、離子接地棒時，YBD-Lф50*1500mm
h、采用物理降阻劑時，電阻率R=0.45，降阻率在60-95%之間，石墨含量70%，型號：YBD-Z25與YBD-Z10
I、特殊地區采用高純石墨降阻劑等

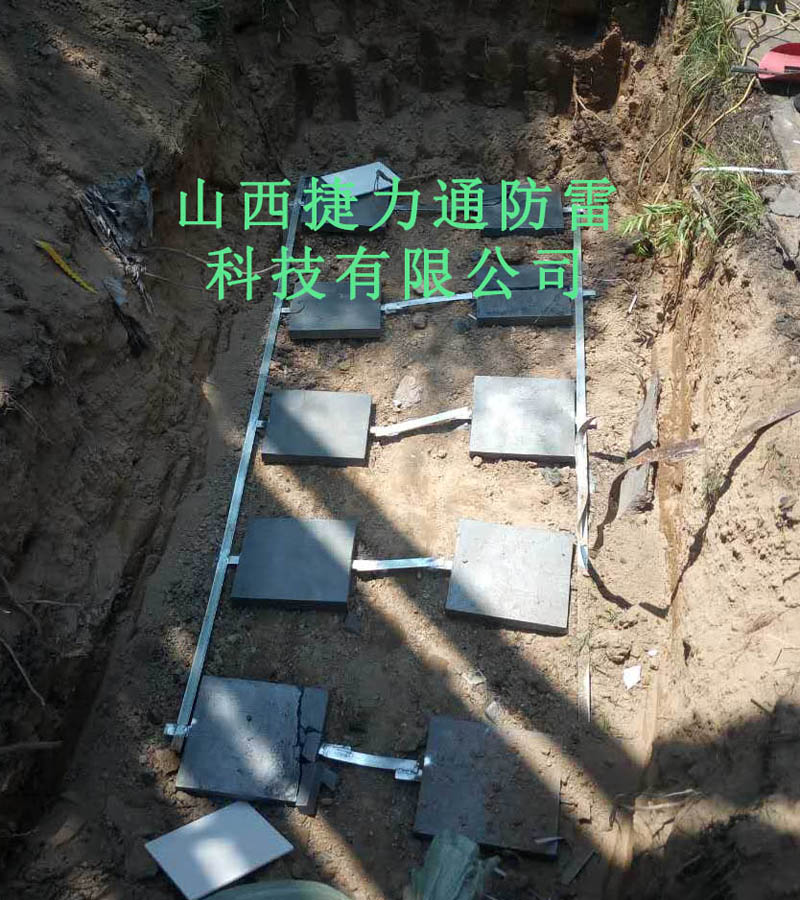

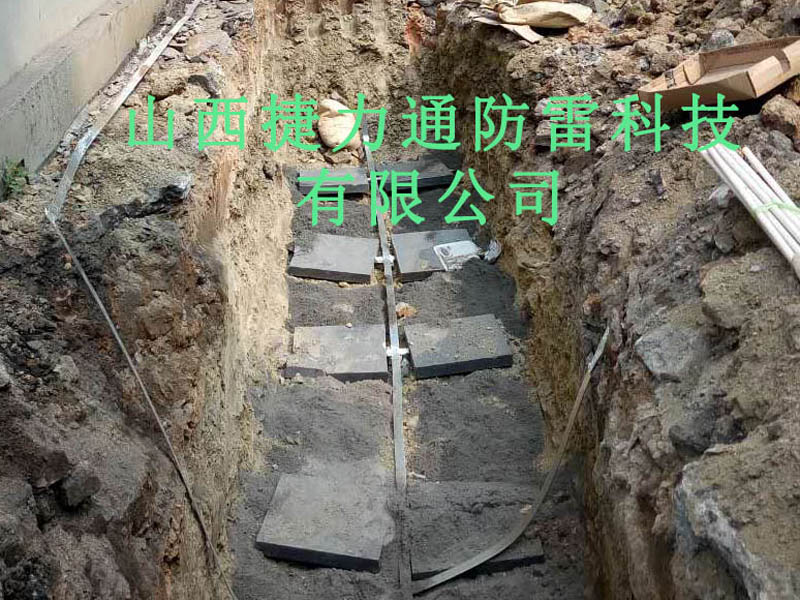

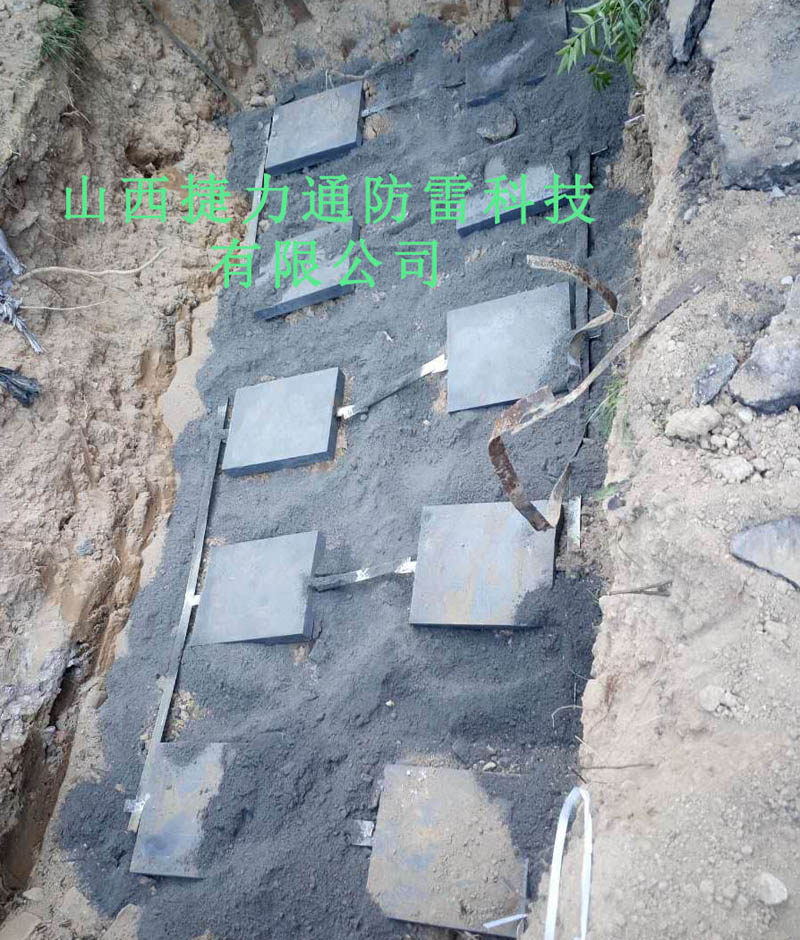

4、地網施工布置
地網布置依據地形設計為 L型、口型、一字、H型或圓型。
5、地網挖掘
接地地網挖掘深度大于0.8米，根據土壤如：石頭、沙土、建筑垃圾、黃土等情況，北方城市一定要達到凍土層以下。
6、焊接與防腐處理
接地體（線）的連接應采用焊接，焊接處焊縫應飽滿并有足夠的機械強度，常見的焊接分為：電焊與放熱焊接。焊接不得有夾渣、咬肉、裂紋、虛焊、氣孔等缺陷，焊接處的藥皮敲凈后，刷瀝青做防腐處理。
采用搭接焊時，其焊接長度如下：
1）鍍鋅扁鋼不小于其寬度的2倍，三面施焊。（當扁鋼寬度不同時，搭接長度以寬的為準）。敷設前扁鋼需調直，煨彎不得過死，直線段上不應有明顯彎曲，并應立放。
2）鍍鋅圓鋼焊接長度為其直徑的6倍并應雙面施焊（當直徑不同時，搭接長度以直徑大的為準）。
3）鍍鋅圓鋼與鍍鋅扁鋼連接時，其長度為圓鋼直徑的6倍。
4）鍍鋅扁鋼與鍍鋅鋼管焊接時，為了連接可靠，除應在其接觸部位兩側進行焊接處，還應直接將扁鋼本身彎成弧形與鋼管焊接 。
