一、項目名稱：長治古城煤礦綜合雷電防護工程

長治古域位于山西省東南部、太行山南段，東部與河北邯鄲、河南安陽交界，西部與臨汾交界，南部與晉城交界，北部與晉中交界。全境地勢由西北向東南緩緩傾斜，東西最長處約150公里，南北最寬處約140公里，總面積13 896平方公里。地理坐標為東經111°58′03"~112°44′04"，北緯35°49′~37°08′。
長治市為太行山、太岳山所環繞，構成高原地形，通稱“沁潞高原”，又稱“上黨盆地”。平川、丘陵、山地分別占總面積的15.9%、33.4%和50.7%，平均海拔高度為1000米，東部太行山的黎城縣歷峪山最高點為2012米，西部太岳山的沁源縣石膏山最高點為2541米。
長治屬典型暖溫帶半濕潤大陸性季風氣候，雨熱同季。年平均溫度9. 7度，年平均降水549.2毫米，年平均濕度61%，年日照時數2311.5~2664.5小時，年平均無霜期在156.8-181.9天，年平均風速為1.1~2.3米/秒。

二、設計依據：

GB 50057-2010     《建筑物防雷設計規范》（2010版）
GB 50343—2004  《建筑物電子信息系統防雷技術規范》
GB 50174-93     《電子計算機機房設計規范》
IEC 61312       《雷電電磁脈沖的防護》
IEC 61646       《SPD電源防雷器》
GB50052-95     《供配電系統設計規范 》

三、具體實施方案

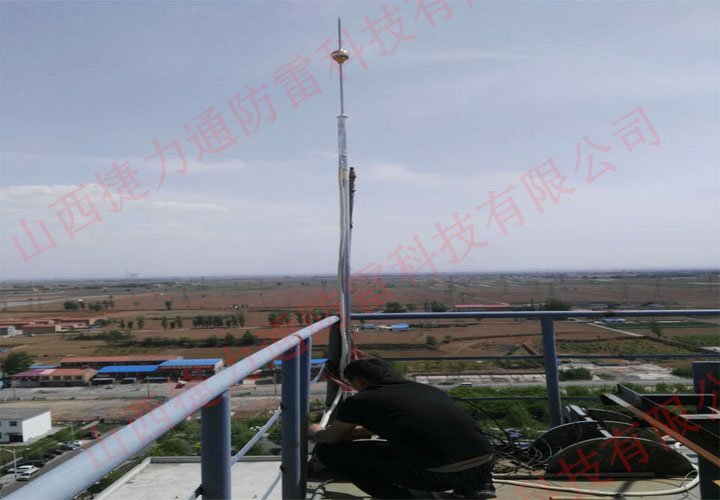

1、直擊雷防護：

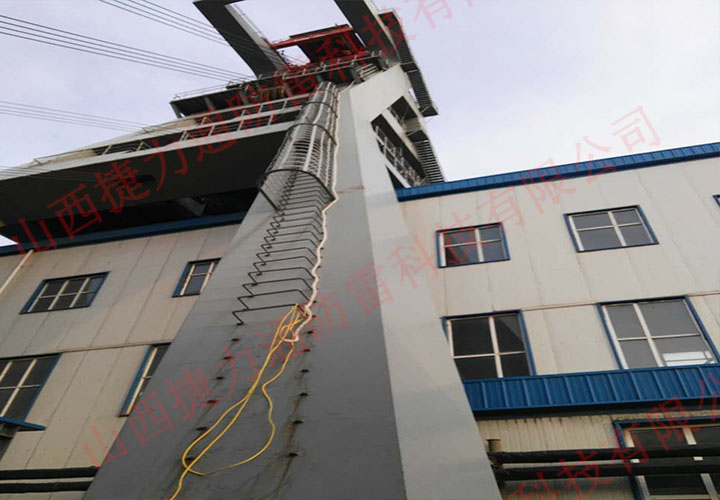

所謂雷擊防護：就是由避雷針（或避雷帶、避雷網、避雷針?biāo)?、引下線和接地系統構成外部防雷系統，主要是為了保護建筑物免受雷擊引起火災事故及人身安全事故；在0級保護區即外部作無源保護，主要有避雷針（網、線、帶）和接地裝置（接地線、地極）。

2、接地系統防護：
接地是防雷的重要組成部分是防雷裝置的基礎，使雷電流更好的瀉入大地，為保證機房或系統的接地阻值，還應盡量減小引下線的電阻值。
依據防雷規范要求，引下線選用:35平、25平的銅芯地線：銅絞線、熱鍍鋅扁鋼、熱鍍鋅圓鋼、特殊行業或特殊設備采用智能絕緣引下線。
接地體的具體位置和引下線的具體路由，在施工時以盡可能的減少引下線的長度。
通過增大導線載面和減小引下線長度的措施，來盡量減小接地引線的電阻值。
2、垂直接地體可采用燒制型YBD-01T膨脹石墨接地體、銅包鋼接地棒、銅材、熱鍍鋅鋼材（鋼管、圓鋼、角鋼、扁鋼）、離子接地棒、鋅包鋼或其它新型接地材料，水平接地體一般采用純銅線、鍍銅線、熱鍍鋅扁鋼、鋅包鋼等。

3、地網施工布置
地網布置依據地形設計為 L型、口型、一字、H型或圓型，本次接地地網根據地形設計為一字型。
5、地網挖掘
接地地網挖掘深度大于0.8米，寬度不小于0.8米，長度不小于9米根據土壤如：石頭、沙土、建筑垃圾、黃土等情況，北方城市一定要達到凍土層以下。
6、焊接與防腐處理
接地體（線）的連接應采用焊接，焊接處焊縫應飽滿并有足夠的機械強度，常見的焊接分為：電焊與放熱焊接。焊接不得有夾渣、咬肉、裂紋、虛焊、氣孔等缺陷，焊接處的藥皮敲凈后，刷瀝青做防腐處理。
采用搭接焊時，其焊接長度如下：
1）鍍鋅扁鋼不小于其寬度的2倍，三面施焊。（當扁鋼寬度不同時，搭接長度以寬的為準）。敷設前扁鋼需調直，煨彎不得過死，直線段上不應有明顯彎曲，并應 立放。
2）、鍍鋅圓鋼焊接長度為其直徑的6倍并應雙面施焊（當直徑不同時，搭接長度以直徑大的為準）。
3）鍍鋅圓鋼與鍍鋅扁鋼連接時，其長度為圓鋼直徑的6倍。
4）鍍鋅扁鋼與鍍鋅鋼管焊接時，為了連接可靠，除應在其接觸部位兩側進行焊接處，還應直接將扁鋼本身彎成弧形與鋼管焊接。
