1. 系統組成與概況
三維閃電定位及雷電預警系統由一套三維閃電定位系統和一套雷電預警系統組成，投標方提供產品和安裝維護服務，主要用于城市復雜電磁環境下的區域三維閃電實時監測和雷電預警。
三維閃電定位系統包括10個三維閃電定位探測子站和數據處理中心站，每個三維閃電定位探測子站包含1個閃電VHF輻射探測模塊、1個閃電快電場變化探測模塊、1個探測數據采集處理模塊、1個時鐘模塊、1個通信模塊、1個供電模塊和1套數據采集處理軟件。數據處理中心站包括1臺數據處理服務器、1套閃電實時定位和再分析軟件。
雷電預警系統包括3個大氣電場監測子站和1個數據處理中心站。數據處理中心站包括1臺數據處理服務器和1套雷電預警軟件。在不影響所有系統實時工作性能的情況下，該數據處理服務器可與三維閃電定位系統的中心站服務器合用。
2. 系統功能要求
★（1）具備閃電VHF輻射源的三維實時定位和數據再分析精確定位功能，具備VHF輻射事件連續記錄和處理的能力，閃電通道三維結構形狀清晰，閃電VHF輻射源探測結果至少包括：閃電三維通道形狀隨時間演變過程、VHF輻射源功率、VHF輻射波形；
★（2）具備城市復雜電磁環境下的雷電回?fù)?/font>電場波形識別和定位能力，地閃回?fù)籼綔y參量包括：雷擊點的經緯度坐標、時間、回?fù)魳O性、強度和具備標定系數的電場快變化波形；
（3）具備地面大氣電場聯網實時監測功能，能夠依據對大氣電場強度及變化的監測和分析，對可能造成雷擊風險做出不同等級的預警。
（4）工作方式：具備無人值守工作方式，能夠遠程監控和控制探測子站的運行狀態；可通過網絡遠程修改子站的運行設置參數、控制各子站的運行情況，具有遠程開關機、遠程運行參數設置和軟件升級等功能；
（5）閃電數據實時傳輸：中心站自動收集整理各個子站發送的探測數據，經質量控制、分析處理后，對接收到各子站的探測數據合并歸檔保存；
（6）閃電信息實時顯示：在中心站，疊加有地理信息的三維閃電定位圖像和大氣電場波形實時顯示。
3. 技術指標
3.1 總體指標
★（1）閃電三維定位有效監測范圍：半徑不小于60km；
★（2）云內閃電VHF輻射源定位精度：站網內閃電VHF輻射源高度定位精度優于200m， 站網外至有效監測范圍內定位精度優于1000m，優選采用實測資料證明；
（3）站網內地閃回?fù)舳ㄎ痪龋簝?yōu)于200m；
（4）雷電預警最長時間不低于20分鐘。
（5）環境適應性：探測設備適合-10°～+50℃的戶外和暴雨下正常工作。
3.2 三維閃電定位探測子站技術指標
★（1）閃電VHF輻射信號接收頻帶寬度在5～10MHz范圍內，中心頻率在VHF頻段連續可調，優選采用數字中頻VHF接收機；
★（2） VHF輻射探測靈敏度：優于-90dBm；
（3）閃電VHF輻射脈沖捕獲：處理性能優于每秒10000個輻射脈沖，脈沖捕獲測時精度優于60ns(RMS)；
★（4）閃電電場快變化探測參數：時間常數1ms，分辨力優于2V/m, -3dB通頻帶包含300Hz～5MHz；
★（5）VHF與閃電電場快變化波形同步采集，A/D硬件精度不低于14bit，連續無間隔分段捕獲（段間無死時間）方式，波形段長度0.01-100ms可選；閃電電場快變化波形采樣率不小于5MHz，VHF信號波形采樣率不小于20MHz；
（6）探測子站間時鐘同步精度優于50ns(RMS)；穩定度優于10E-11；
（7）探測子站內置數據存儲：不低于2TB固態硬盤；
（8）網絡通訊：有線RJ45接口，支持移動、聯通和電信無線4G（具體視安裝現場環境決定）；
（9）供電：支持AC-220V和DC-9～36V；
（10）內置直流UPS供電：內置電池連續工作時間工作≥24h（僅支持網絡供電）。

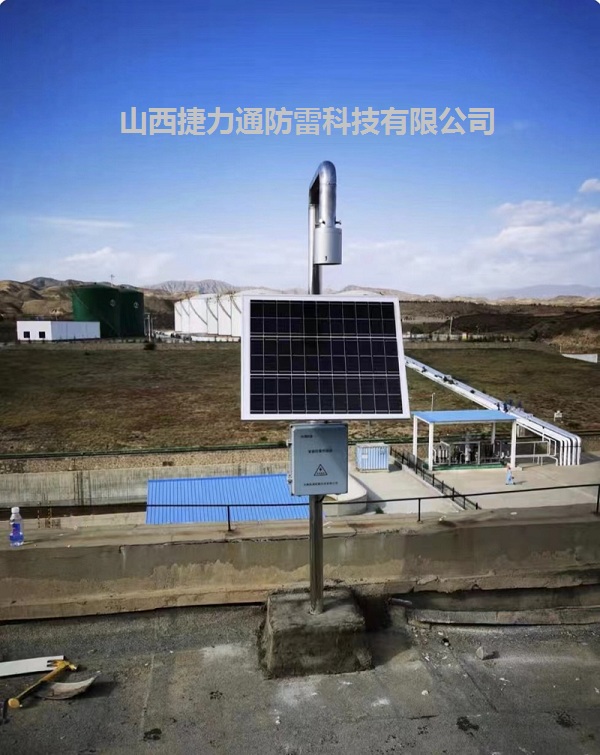

3.3大氣電場監測子站技術指標
（1）測量范圍：-50kV/m～50kV/m；
（2） 分辨力：≤10V/m；
（3） ★數據更新時間：1s；
（4） 傳感器功耗（W）：≤2；
（5） 傳感器線性度：≤1%。
3.4 中心站數據處理服務器技術指標
（1） 主流品牌；
（2） 4U機架式服務器，不低于4 顆英特爾至強金牌處理器；
（3） 內存不小于512G；
（4） 硬盤存儲空間不小于32T；
（5） 顯卡顯存不小于8G
