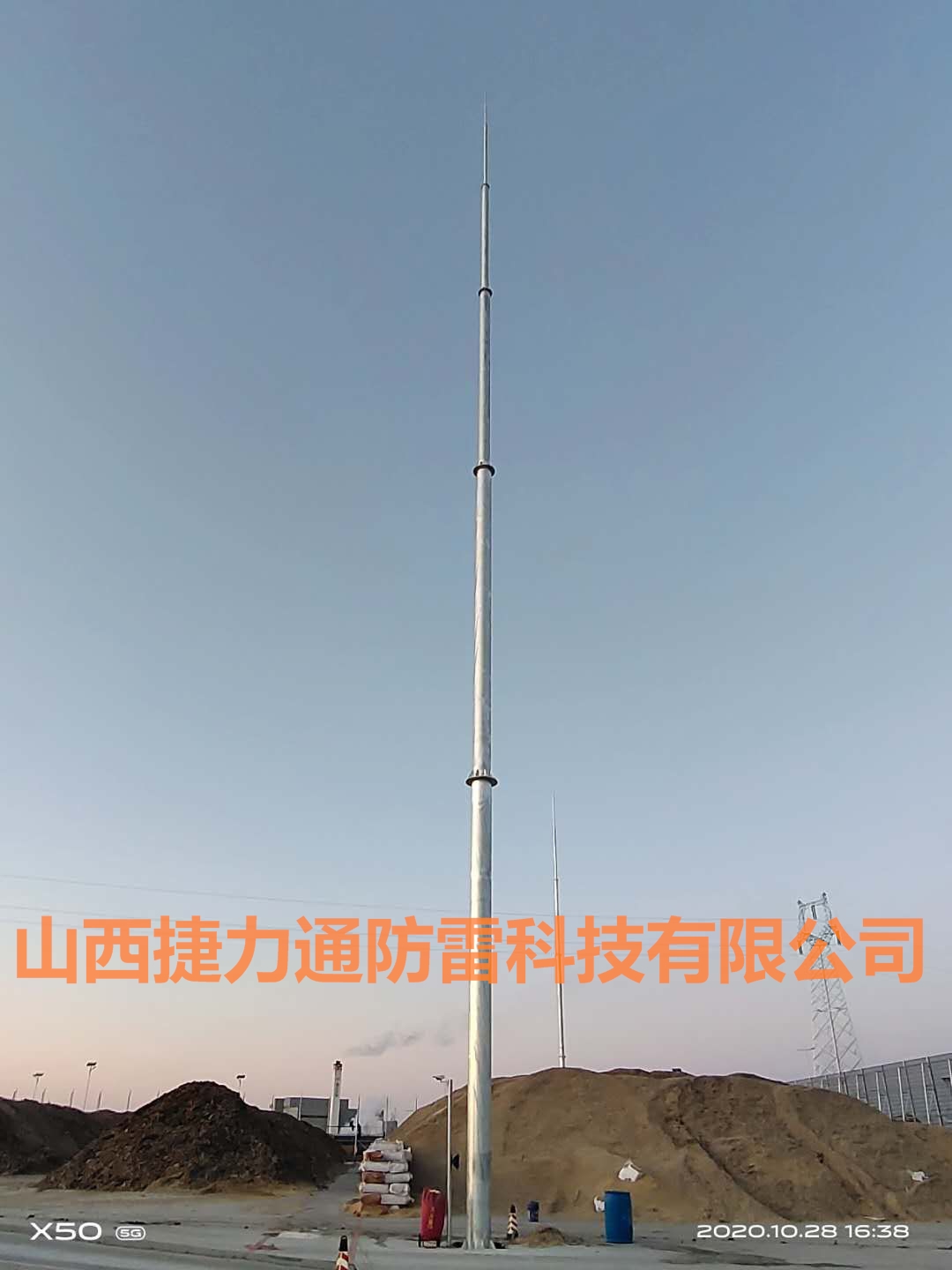

一、項目介紹：遼寧松原GH系列環形鋼管桿避雷塔安裝工程



二、項目簡介：



遼寧松原某集團公司是一家大型電建施工企業，今年通過網上公開招標，廠里需要6座避雷塔，我司業務經理憑借優異的防雷專業技能及規范合理的防雷規劃方案，贏得了此次避雷塔安裝工程標的，取得了檢測并安裝避雷針的重任，與此同時山西捷力通不負眾望，完美通過了避雷塔安裝，并各項驗收標準，即將投入使用。





三、項目開工日期：2020 年10月25日



四、項目工期：7天



五、主要使用材料：GH系列環形鋼管桿避雷塔



1.產品概述：



GH系列環形鋼管桿避雷塔是一種防直擊雷裝置，具有接閃、疏導雷電流入地及抗側擊的功能。其外形美觀、重量輕、安裝方便、適用于易燃易爆場所（彈藥庫、炸藥庫、雷管庫等）、基站、工廠、變電站、熱電廠、光伏發電電站、通訊設備、建筑物的直擊雷防護。

2.工作原理



GH避雷針受雷時，由接閃器接閃，并將雷電流疏導入地。其結構能抑制由于接閃器接閃引起的對被保護物的側擊。



3.技術指標



4.結構特征



避雷塔有A01、A、B、C、D、E共計6段，根據所需高度，自行搭配各段。各段均應熱鍍鋅，可以設置照明臺、加裝提前放電避雷針、不銹鋼避雷針尖、加設雷電計數器、無線接地電阻測試儀、有線接地電阻測試儀器等 。



5.使用、維護



5.1 安裝方法

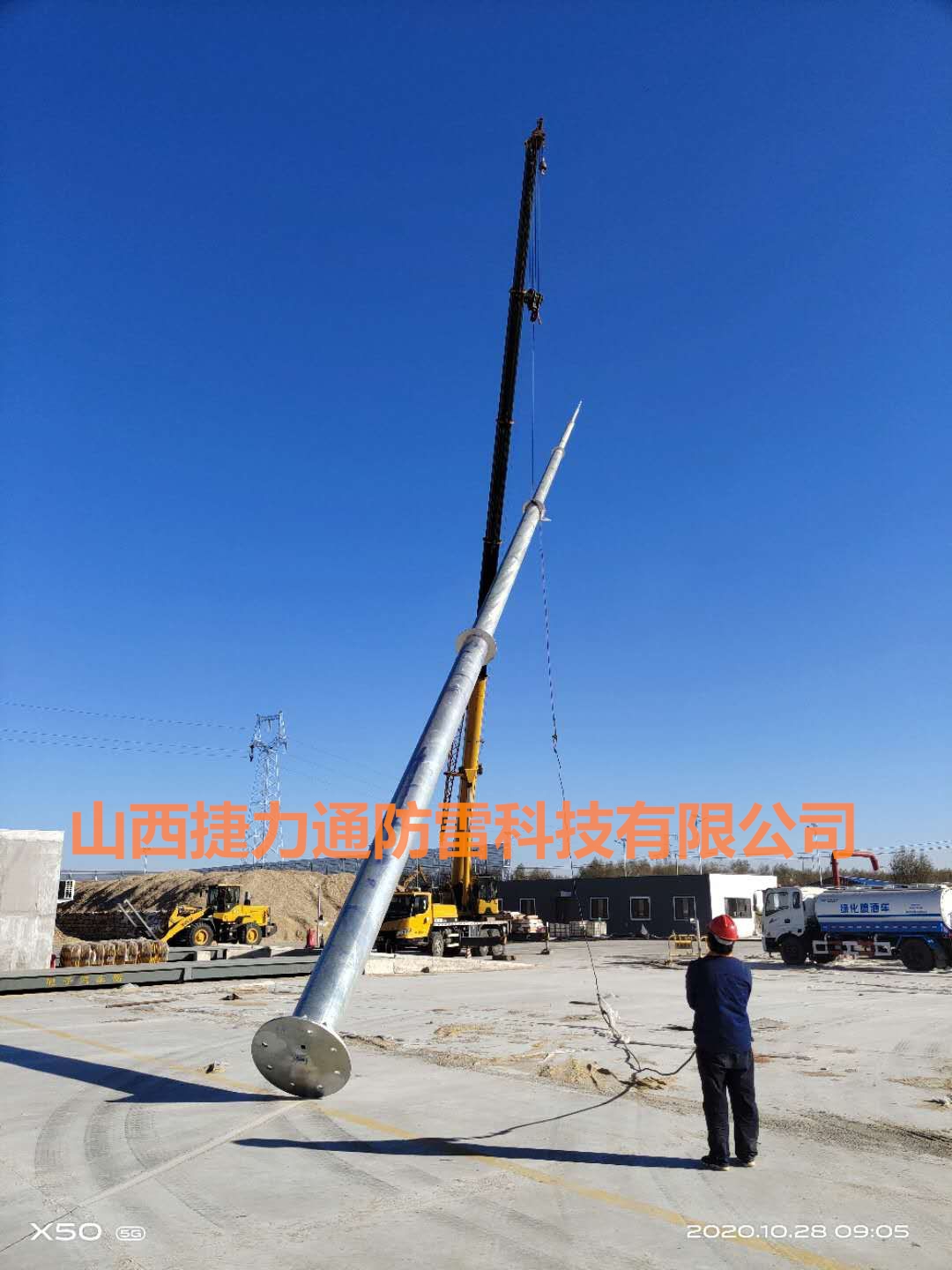

將獨立避雷針的各段首尾連接（法蘭連接或插接法），固定在預埋的基礎底座上。（有些配件需要工程商根據實際情況加工）可以人工安裝也可以機械吊車吊裝。



5.2注意事項



避雷針的接地必須良好，其接地電阻值不大于10Ω。土壤電阻率高的情況下采用燒制型膨脹石墨接地模塊、高純降阻劑、石墨線纜連接、鋅包鋼做垂直接地體，具體使用數量需根據公式計算。



5.3維護與檢查



     每年雷雨季節前須按以下內容進行檢查：



     ⑴ 各連接部位的連接應可靠，不允許松動；



     ⑵ 從接閃器至下部連接件的總阻值≤5Ω；

     ⑶ 避雷針的接地必須良好,接地電阻值不大于10Ω。



6.避雷塔設計依據



     1、建筑物防雷設計規范（GB50057-2010）



     2、高聳結構設計規范（GBJ135-2006）



     3、鋼結構設計規范（GB50017-2014）



     4、塔桅鋼結構施工及驗收規程（CECS80：2006）







      山西捷力通防雷科技有限公司專業定制各類鋼結構塔，產品涉及三角圓鋼避雷針?biāo)?、GH系列環形鋼管桿避雷針、19米鋼管避雷針、四角鋼結構避雷針?biāo)?、熱鍍鋅四角拉線塔、瞭望塔、消防訓練塔、樓頂裝飾塔等。
