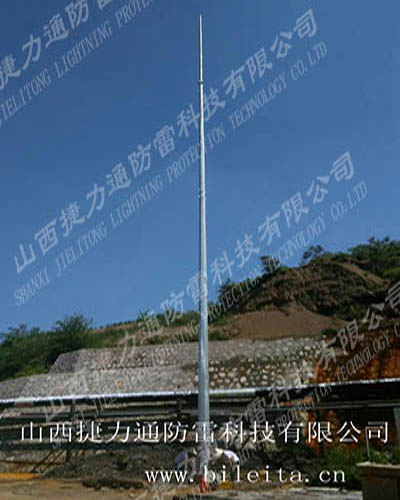

項目名稱：盂縣25米GH環形避雷塔安裝工程
施工內容為25米環形避雷針安裝工程
一、構件加工
1、加工避雷針前對圖中各構件及零件的數量、規格、用途等必須作全面核對，待確定無誤后，方可開始加工。
2、施工圖中材料表內的長度、節點板尺寸只作估料之用，施工時必須進行放樣，并根據放樣所需的尺寸進行下料加工。
3、避雷針頂部采用不銹鋼，其余部分采用Q235Bz，各管段之間連接分為法蘭和插接連接兩種，避雷針加工應嚴格遵照先行國標及各有關規程規范執行。除尖為無縫管外，其余管段一般采用鋼板卷制成型的折彎管。
4、焊接件均為二級焊縫，均采用超聲波檢測，焊條E4303(注明者除外），焊劑431；焊接鋼絲H08A，焊縫高度不小于對接材料的最小厚度，滿焊。
5、避雷針管段部分除銹等級應達到Sa2,其余構件為St2.其質量要求應符合現行國家標準《涂妝前鋼材表面銹蝕等級和除銹等級》的規定。
6、所有構件均采用熱鍍鋅防腐，厚度不小于85um，必須保證鍍鋅質量對構件鍍鋅后產生的變形應進行校正，并盡量避免搬運過程中發生碰撞變形和鍍鋅脫落。
7、凡因燒焊或其它原因而是熱鍍鋅層破壞處，焊縫處，均應除銹后補噴鋅，再刷919罩面漆二度進行防腐處理。
8、針體分段長度不大于10m，無橫向焊縫。
9、針體錐比為1/80左右。
10、加盡肋高度不小于螺栓直徑的六倍。
二、構件安裝
1、避雷針安裝時應采取可靠安全措施；整體安裝，必須有可靠措施保證結構穩定和不導致永久變形，若分段安裝，則應保證連接平整、頂緊；且螺栓要擰緊、插接到位。
2、避雷針各構件在安裝前，必須對其構件質量進行檢查，消缺后可進行。
3、避雷針連接段的上下管段對接時，折彎管直焊縫必須錯開，錯開的間距不小于200mm.
4、避雷針安裝時要打臨時拉線，基礎強度達到設計強度的100%方可起吊安裝。
5、避雷針鋼管柱側設置接地件。
6、針體出廠時各段撓曲度不大于段長的千分之五，安裝時應注意。
7、各構件外形尺寸質量及安裝完成后應按GB50205-2001，JGJ81-2002有關要求驗收，鍍鋅檢查應按《輸電線路鐵塔制造技術》（GB2694-2003)中各有關條款進行驗收，并應提交相關的文件和資料。
三、施工及其他
1、施工結束后，需在避雷針底部法蘭處四周C20細石混凝土保護帽，高200mm,向外做成斜坡。
2、本構筑物設計使用年限為50年，設計安全等級為二級。
3、避雷針用材不得使用Q235A鋼。
