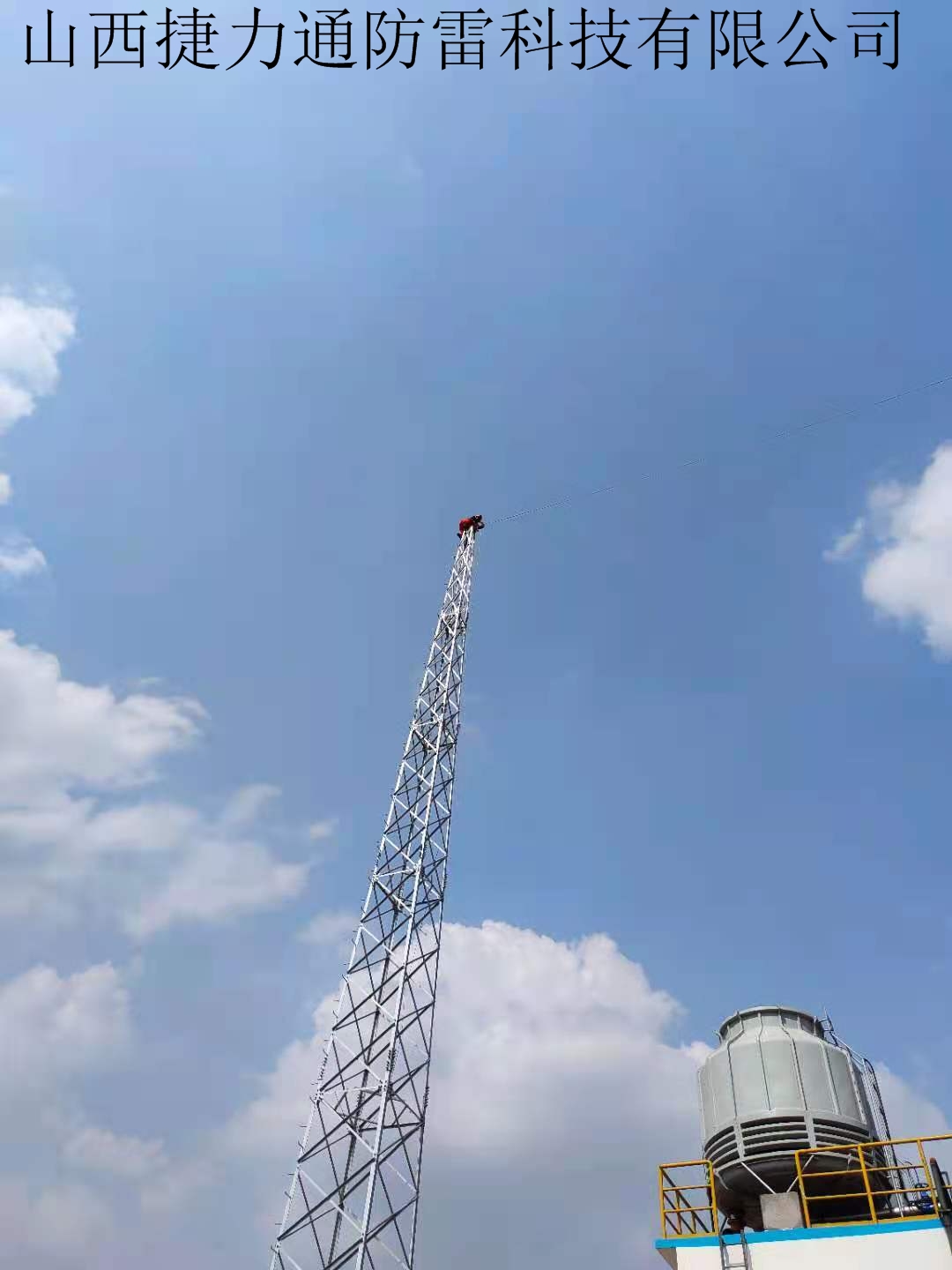

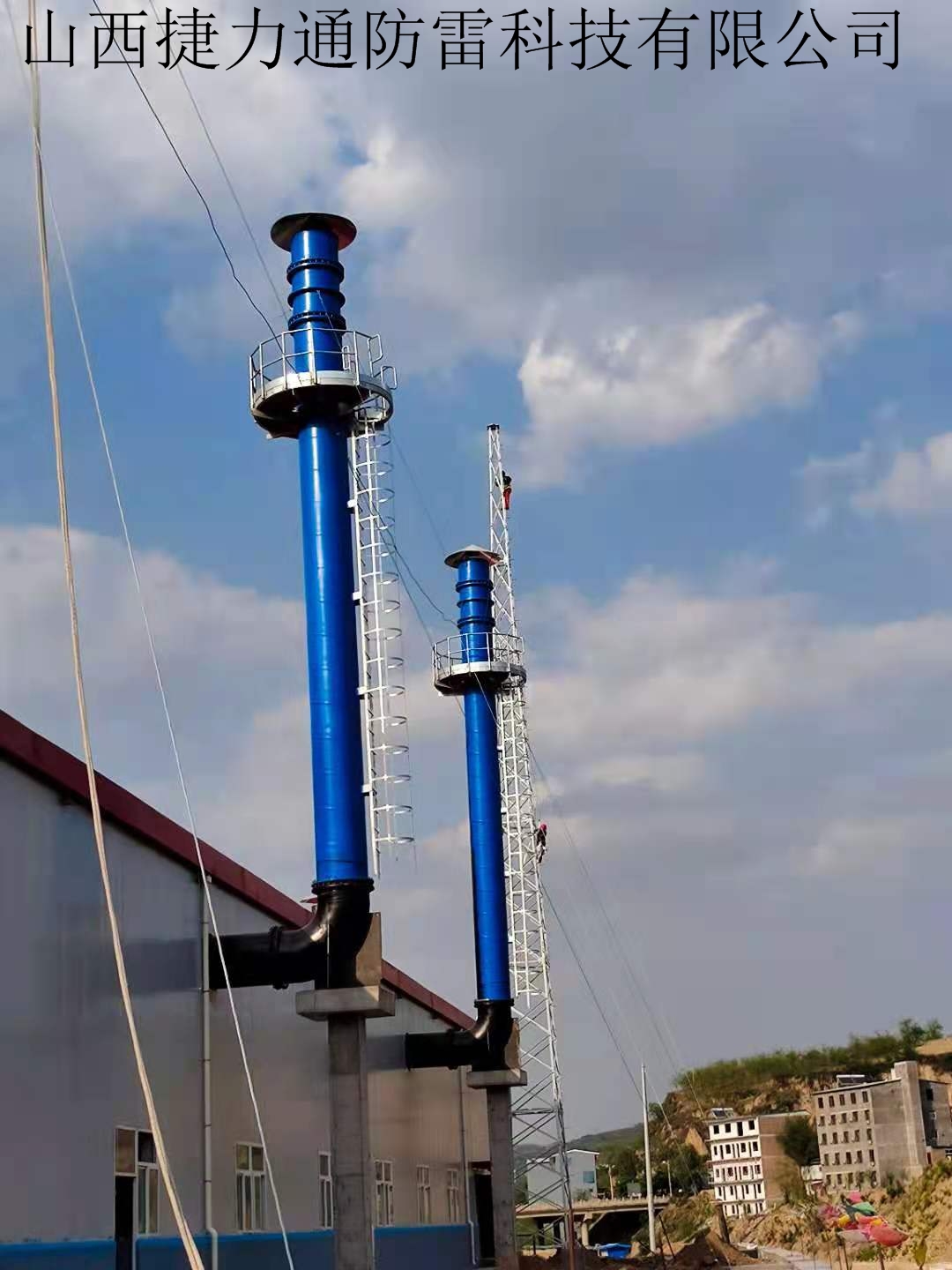

一、項目名稱：錦源煤礦四角拉線避雷塔安裝防雷項目





二、項目簡介：



      2021年5月13日我公司承接了臨縣錦源煤礦有限公司四角拉線避雷塔安裝項目，公司成立于2004年，批準井田面積78km²，原煤地質儲量約10億噸，設計規模為600萬噸/年。集團公司計劃八年之內把錦源煤礦建設成為集煤礦開采、加工、煤化工、瓦斯發電、物資貿易、道路運輸、礦山建設、煤矸石發電等項目于一體的循環經濟工業園。山西捷力通防雷科技有限公司憑借在行業內優異的口碑，取得了此次為安裝避雷塔的重任，與此同時不負眾望，完美通過了各項驗收標準。



三、項目工期：3天



四、主要使用材料：四角拉線避雷塔，扁鋼，模塊，降阻劑





1、基本風壓：w0=0.4及0.7KN/m2兩種；



2、抗震設防烈度：8度及小于8度地區；



3、地基承載力：100及200 KN/m2；



4、覆冰厚度： ≤10mm ；



5、垂直度：≤1/1000



6、GFW1基礎形式：JA-4、JA-7、JB-1、JB-5、JB-7、JB-9、JB-10、JB-13



7、GFW2基礎形式：JA-6、JA-8、JB-5、 JB-7、JB-11、JB-13、JB-16



8、拉線線徑：Φ7.8mm



9、拉線跨距L(m)：40--200



10、最大弧度f(wàn)(m):1.6/2.4/3.2/4.8/6.0/8.0



11、拉線重量(Kg)：11.9--59.3



12、GFW拉線塔高度：20米、25米、30米、35米、40米



13、GFW拉線塔適配避雷針：THZ-05C、YBZ-03T、YBZ-07T、O.MEX60



14、GFW線塔接地電阻：小于10歐姆



15、GFW線塔接地材料：YBD-01T燒制接地模塊10塊、降阻劑10包



16、GFW材料：熱鍍鋅角鋼



17、GFW主材：L50*5、L63*6、L70*6、L80*8、L90*8、L100*100



18、GFW斜材：40*4



19、GFW腳釘：Φ16mm
