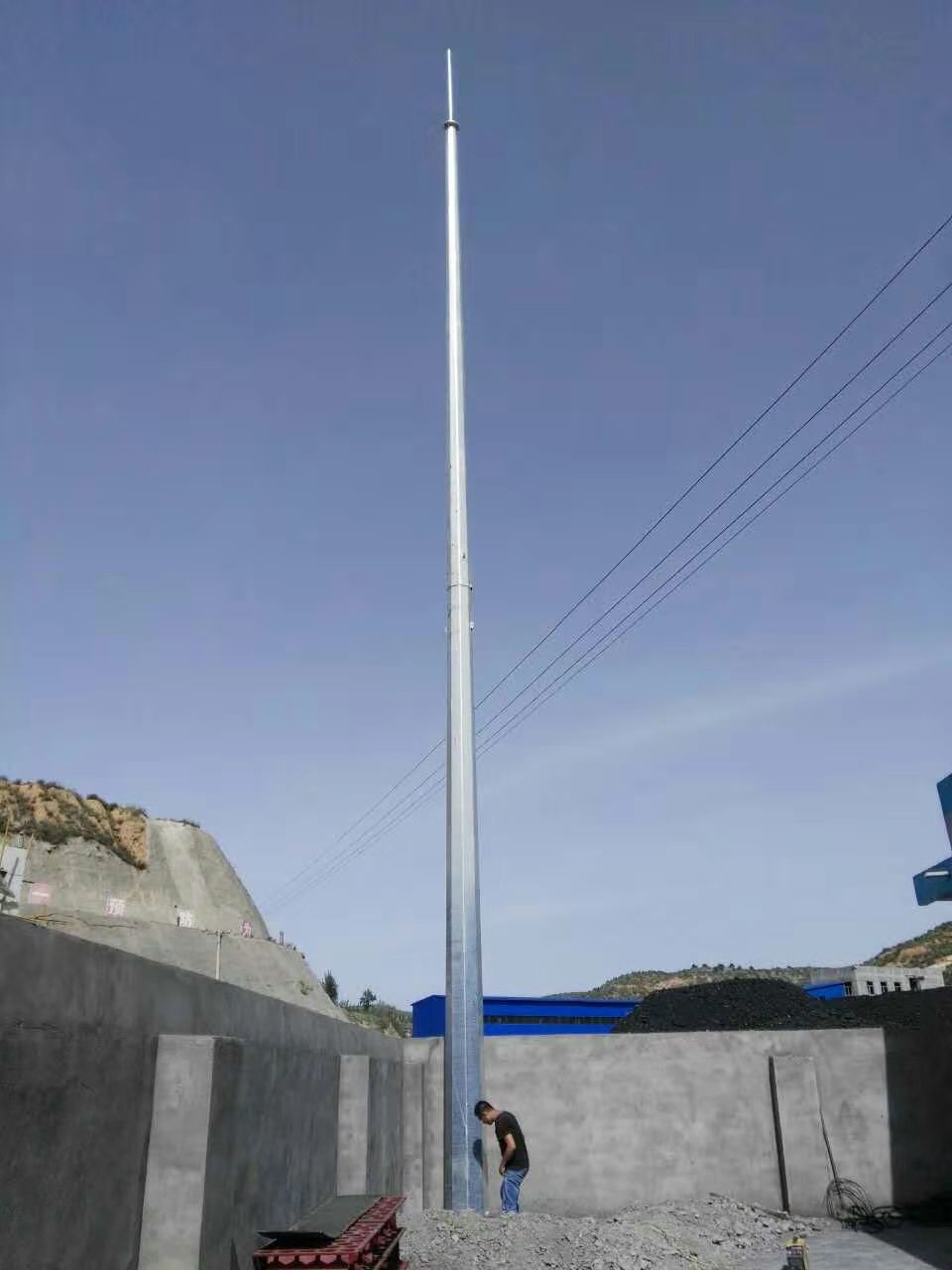

項目簡介：2018年11月25日，山西捷力通防雷科技有限公司應陽泉某化工廠的要求，為其安裝19米環形鋼管避雷塔！



1 項目概述



GH系列環形鋼管桿避雷針是一種防直擊雷裝置，具有接閃、疏導雷電流入地及抗側擊的功能。其外形美觀、重量輕、安裝方便、適用于易燃易爆場所（彈藥庫、炸藥庫、雷管庫等）、基站、工廠、變電站、熱電廠、光伏發電電站、通訊設備、建筑物的直擊雷防護。





2 工作原理



GH避雷針受雷時，由接閃器接閃，并將雷電流疏導入地。其結構能抑制由于接閃器接閃引起的對被保護物的側擊。



3 技術指標







4 結構特征



避雷塔有A01、A、B、C、D、E共計6段，根據所需高度，自行搭配各段。各段均應熱鍍鋅，可以設置照明臺、加裝提前放電避雷針、不銹鋼避雷針尖、加設雷電計數器、無線接地電阻測試儀、有線接地電阻測試儀器等



5 使用、維護



5.1 安裝方法

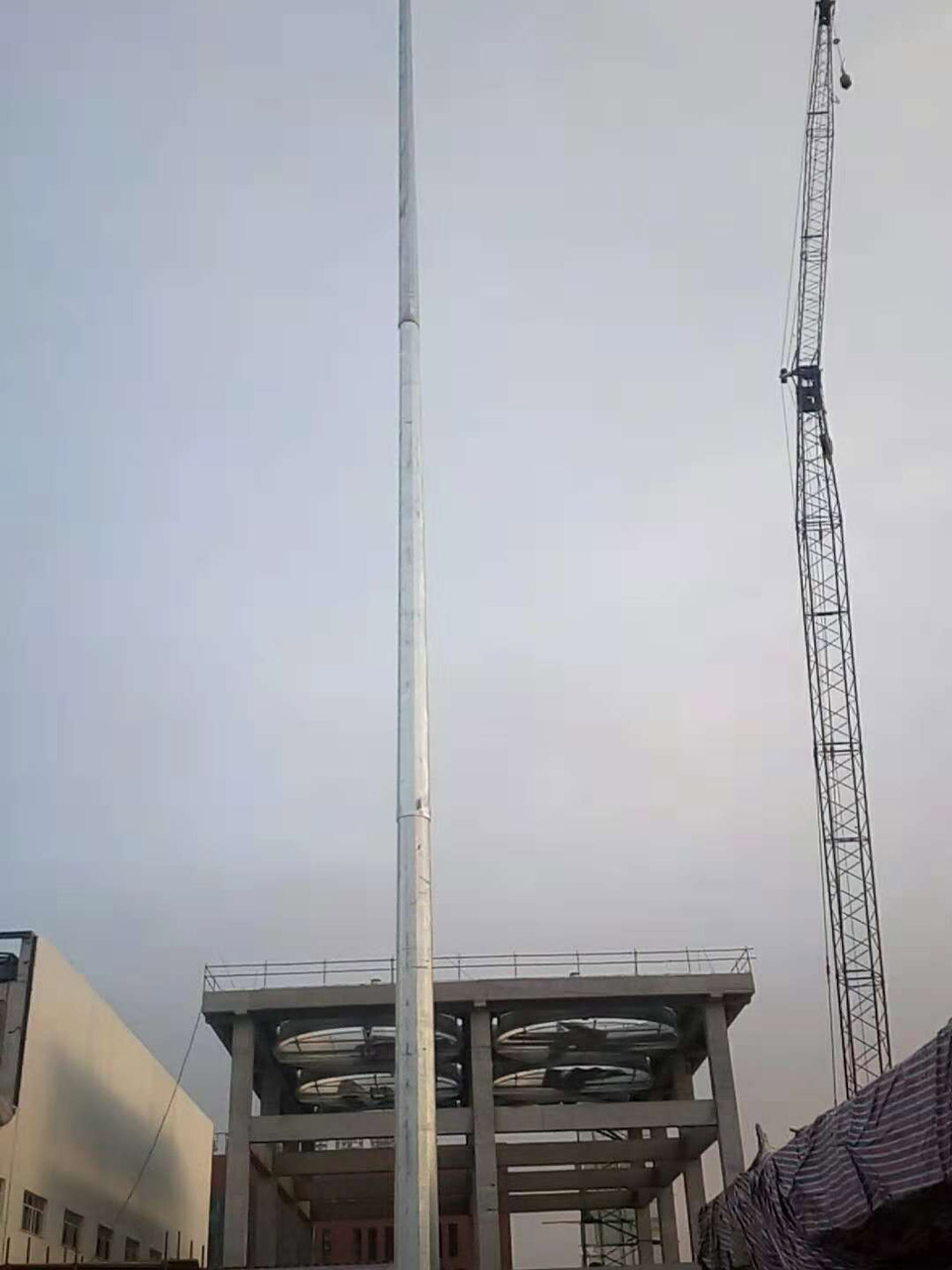

將獨立避雷針的各段首尾連接（法蘭連接或插接法），固定在預埋的基礎底座上。（有些配件需要工程商根據實際情況加工）可以人工安裝也可以機械吊車吊裝。



5.2注意事項



避雷針的接地必須良好，其接地電阻值不大于10Ω。土壤電阻率高的情況下采用燒制型膨脹石墨接地模塊、高純降阻劑、石墨線纜連接、鋅包鋼做垂直接地體，具體使用數量需根據公式計算。



5.3維護與檢查



每年雷雨季節前須按以下內容進行檢查：



⑴ 各連接部位的連接應可靠，不允許松動；



⑵ 從接閃器至下部連接件的總阻值≤5Ω；



⑶ 避雷針的接地必須良好,接地電阻值不大于10Ω。



六.避雷塔設計依據：



1、建筑物防雷設計規范（GB50057-2010）



2、高聳結構設計規范（GBJ135-2006）



3、鋼結構設計規范（GB50017-2014）



4、塔桅鋼結構施工及驗收規程（CECS80：2006）





山西捷力通防雷科技有限公司專業定制各類鋼結構塔，產品涉及gh19米系列環形鋼管避雷針、25米鋼管避雷針、30米鋼管避雷塔、35米獨立避雷針、40米避雷針?biāo)?60米獨立避雷針?biāo)⒈芾拙€塔、鐵塔、通訊塔、天線增高架、微波塔、廣播電視塔、電力塔、樓頂工藝塔、裝飾塔、測風塔、監測塔、組合塔、瞭望塔、移動通信塔、標志桿、測風塔等鋼塔桅桿及其他各種鋼結構生產、安裝的專業廠家。
