首先看一下建筑防雷接地工程工藝流程:



接地體→接地干線→引下線暗敷→避雷帶或均壓環→支架→避雷網→避雷針



1、防雷接地系統由接閃器、引下線、接地體三個部分組成。



2、接閃器有避雷針、避雷網、避雷帶等。



3、引下線敷設方式分為明設和暗設。



4、接地裝置分為人工接地體和自然接地體。





下面結合實例全面解析防雷施工的工藝做法，分享給盟友參考。

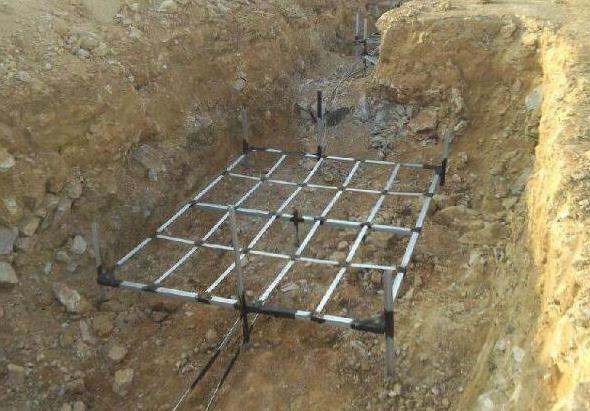

室外接地線必須為熱鍍鋅材料，接地扁鐵厚度不得小于4mm，截面積不得小于100mm²。



扁鋼與扁鋼搭接為扁鋼寬度的2倍，不少于三面施焊;圓鋼與圓鋼搭接為圓鋼直徑的6倍，雙面施焊;圓鋼與扁鋼搭接為圓鋼直徑的6倍，雙面施焊;扁鋼與鋼管，扁鋼與角鋼焊接，緊貼角鋼外側兩面，或緊貼3/4鋼管表面，上下雙側施焊。點這免費下載施工技術資料



利用底板鋼筋網作接地連接線時，接地跨接鋼筋應采用不小于Φ12的熱鍍鋅圓鋼;焊縫應飽滿并有足夠的機械強度，不得有夾渣、咬肉、裂紋、虛焊、氣孔等缺陷，焊接處的藥皮要敲凈。



螺紋連接的跨接



利用柱主筋作防雷引下線時，當主筋采用螺紋連接時，螺紋連接的兩端應作跨接處理。



焊接平滑、無加渣、咬肉、虛焊



總等電位箱，必須做明顯的接地標識



標注文字性的說明



接地扁鐵敷設前應調直，敷設時應立放，不得平放，因?yàn)榱⒎艜r(shí)散流電阻較小;焊接長度應為扁鐵寬度的2倍，并3面施焊，焊好后清除藥皮，素土內敷設的扁鐵必須刷瀝青做防腐處理。





利用結構柱柱主筋(直徑不小于Φ12mm)作防雷引下線時，在每層鋼筋綁扎時，按設計圖紙要求，找出全部所需主筋位置，用油漆做好標記。



避雷線彎曲處不得小于90º，彎曲半徑不得小于圓鋼直徑的10倍，轉彎部分支架應不大于0.3m。焊縫應飽滿并有足夠的機械強度，焊接處的藥皮要敲凈，焊接后必刷防銹漆兩道，面漆(銀粉漆)兩道。



焊接不得有夾渣、咬肉、裂紋、虛焊、氣孔等缺陷



屋頂接閃器如果采用混凝土支座，應將混凝土支座分檔擺放，在兩端支架間拉直線，然后將其它支座用水泥砂漿找平直，間距不得大于1.5米;當屋面為純防水層時，支座下面應放置一層厚度不小于3mm的橡膠墊，以防傷害防水層。



接閃器采用熱鍍鋅圓鋼時，搭接長度為圓鋼直徑的六倍，并應雙面焊接;如果采用熱鍍鋅扁鋼做接閃器時，搭接長度應不小于其寬度的2倍，至少3個棱邊施焊，放置時與埋地敷設相反，必須平放;焊接處焊縫應飽滿并有足夠的機械強度，不得有夾渣、咬肉、裂紋、虛焊、氣孔等缺陷，焊接處的藥皮要敲凈，焊接后必須刷防銹漆兩道，面漆(銀粉漆)兩道。點這免費下載施工技術資料。
