燒制型石墨復合接地體（可以做垂直接地體）簡介：



燒制型石墨復合接地體屬物理型低阻接地體，由石油材料、碳、石墨等多種材料經高溫煅燒而成，是山西捷力通防雷經過多年施工現場推出的新一代接地體，其復合材料對土壤親合力極好，不腐蝕，不變性，無污染，無毒害，在潮濕水浸或深層凍土環境下電阻穩定性好，使用壽命長，該產品工藝獨特、抗壓強度高，綜合性能指標國內領先。適用于多點施工和復雜地形及缺水地區的接地工程，在高土壤電阻率地區，能有效降低地網接地網接地電阻，且運輸方便、易安裝、免維護。



工作原理：



   復合接地體埋置土壤中后，與土壤緊密接觸，大幅度地擴大了接地體的散流面積，有效地降低了接地電阻。復合接地體特有的保濕、吸濕性，使其周圍附近的土壤保持較低的電阻率，進一步改善了接地體的導電性能。



應用范圍：



1、發電廠、變電站、開關站、炸藥庫、高壓輸電線路、電力、電氣化鐵路、電信、移動通信基站、微波中繼站、地面衛星接收站、雷達站等工作接地、安全接地和防雷接地；

2、貴重精密儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫療設備等工作接地和保護接地；

3、各種高層建筑、名勝古建筑 、高大紀念塔等防雷接地；

4、石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地。





技術參數：



1、體積密度指標不小于1.68g/cn3。

2、電阻率指標不大于8.5μΩ•m，相當于一個良好的金屬導體（不銹鋼、金屬等），有利于建設高品質的地網。

3、灰分指標不大于0.20%

4、抗壓強度指標不小于30MPa,在接地網施工中，可以充分夯實，提高大突波電流的宣泄！

5、抗折強度指標不小于13.5MPa,在接地網施工中，

6、彈性模量不大于10.0CPa.

7、熱導率(100℃)不小于90W/(m•K)

8、熱膨脹系數（室溫至600℃）不大于2.8 10-8/℃

9、吸水保濕性能好，由于本產品是燒制而成，因此在模塊內部充滿很多氣孔，這樣和水的親和程度很好，能夠起到保水的作用，在特別適合干燥土壤的接地使用。

10、無污染、對周邊的土壤不會改變，適應很多特殊高要求環境。

11、采用紙箱或者木箱包裝，節約了模塊運輸成本。

12、長壽命、不容易碎，可使用壽命大于50年。



特點：



（1） 采用物理穩定的石油提煉物、碳、石墨等非金屬導體材料作為模塊的導電介質，其導電性不受季節影響；

（2） 能吸濕保濕、能保持與土壤有效接觸，接地電阻值低；

（3） 在高土壤電阻率地區，能有效降低地網接地電阻；

（4） 耐大工頻和沖擊電流沖擊，電阻穩定；

（5） 耐腐蝕、無毒、使用壽命長、安裝簡便；

（6） 連接材質有石墨線纜、石墨連接螺栓、柔性石墨線、鍍鋅扁鋼、鍍銅扁鋼、鍍錫等材料可以選擇；鏈接可熱熔焊接或電焊都可以，施工便利。





類型：

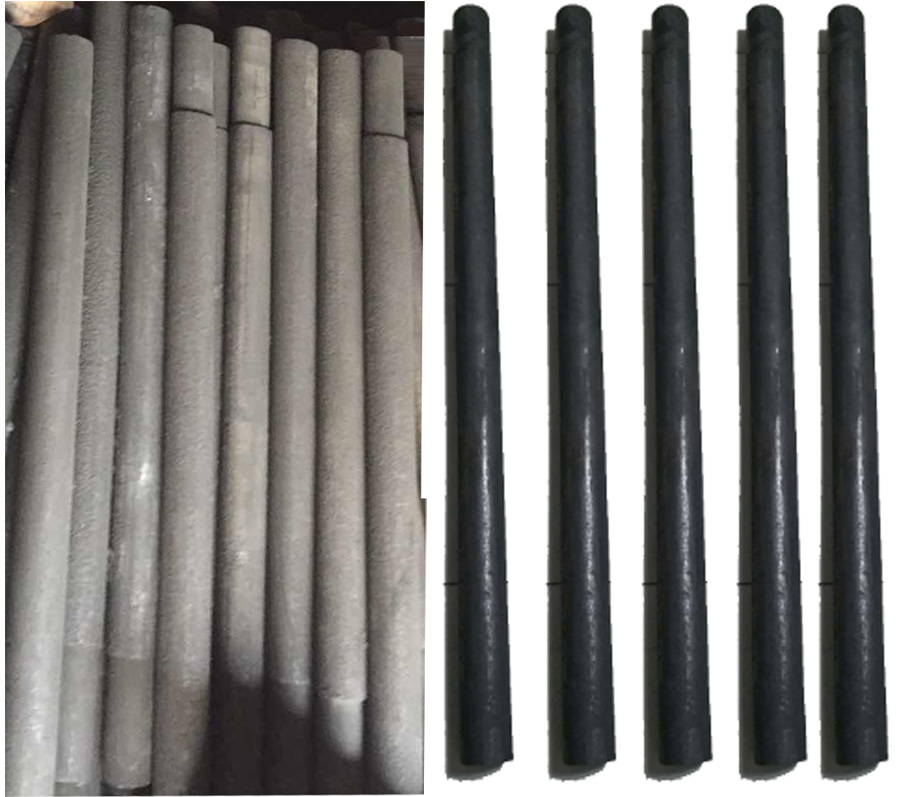

1、燒制型復合垂直接地體-圓柱形

型號：JLTD-FHJD1580    規格：(80mm*1500mm)

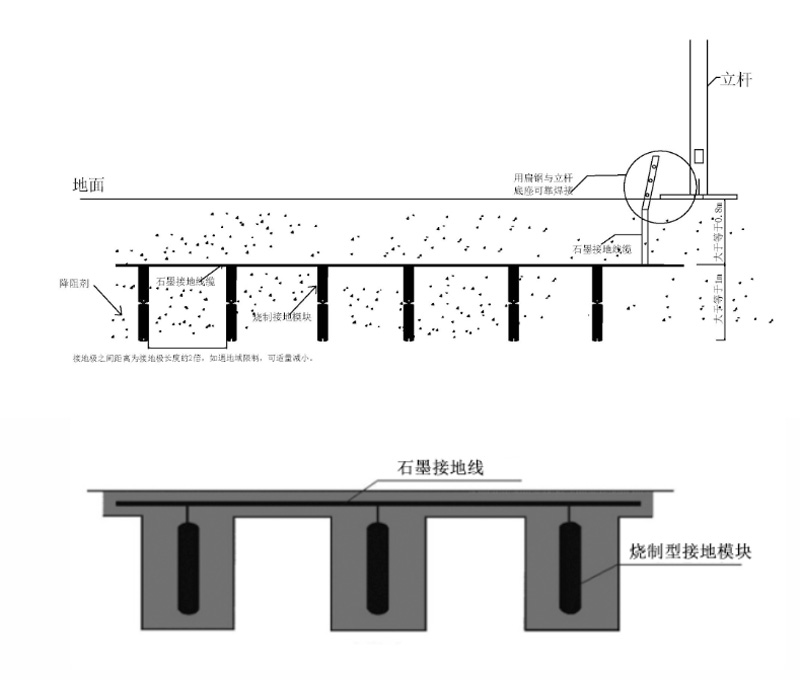

施工示意圖

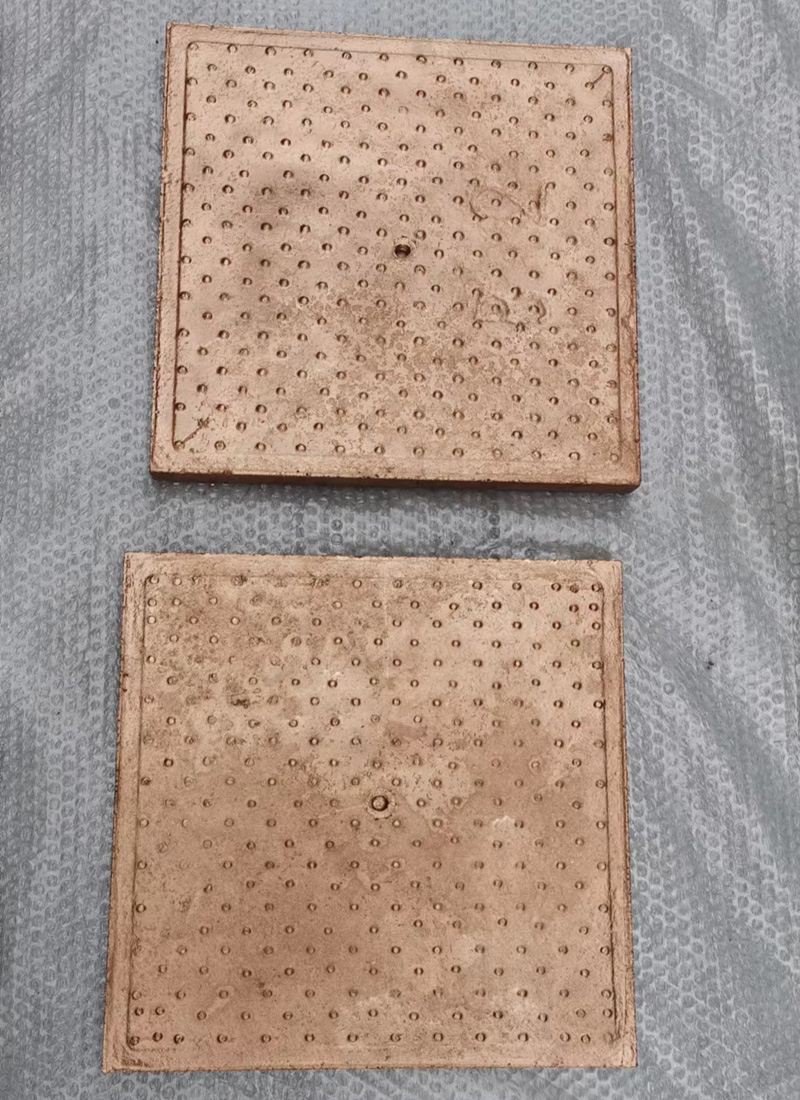

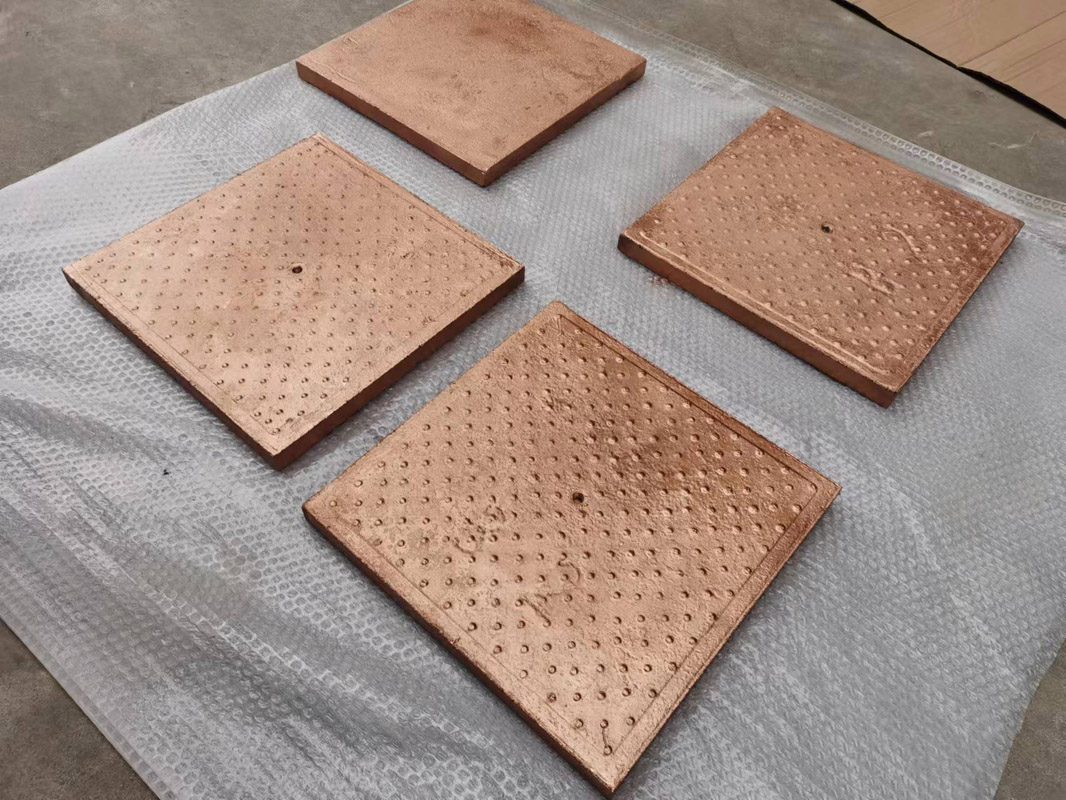

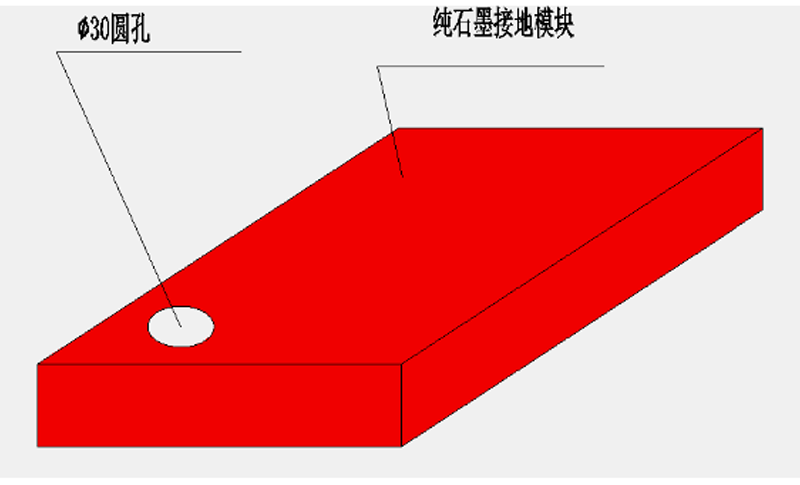

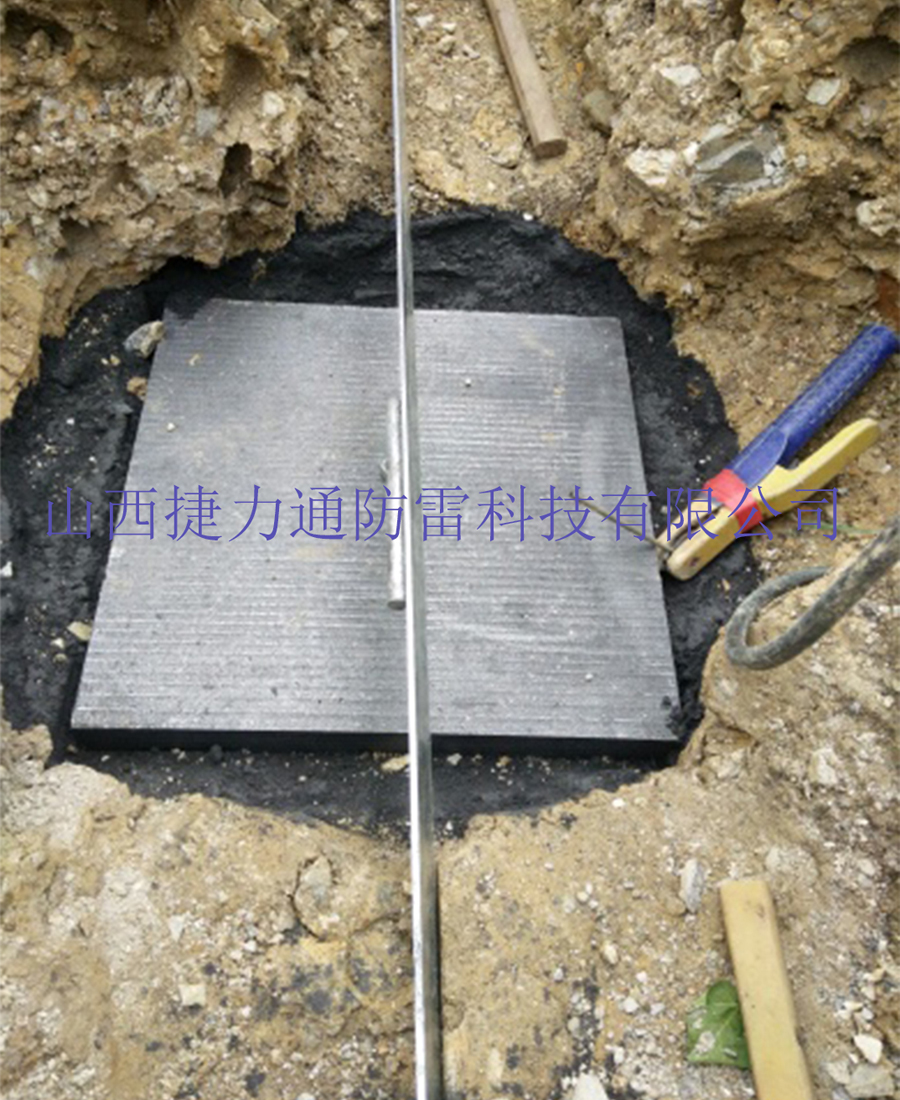

2、燒制型復合接地體-方形

型號：JLTD-FHB4535      規格：(450mm*450mm*35)

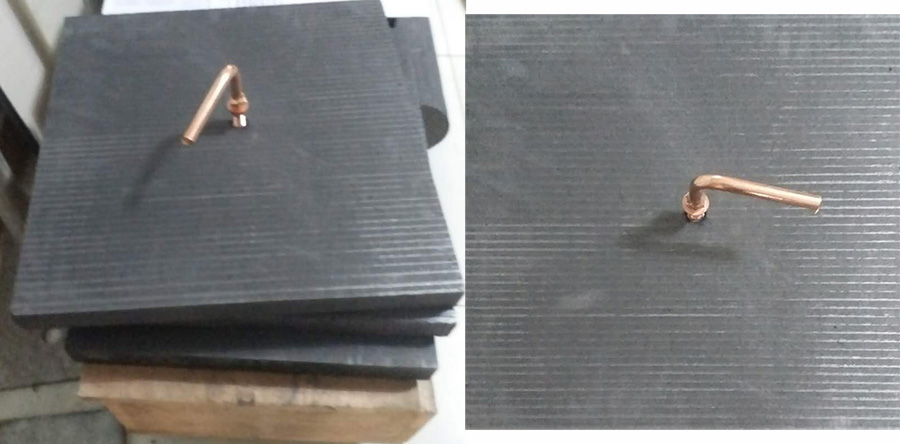

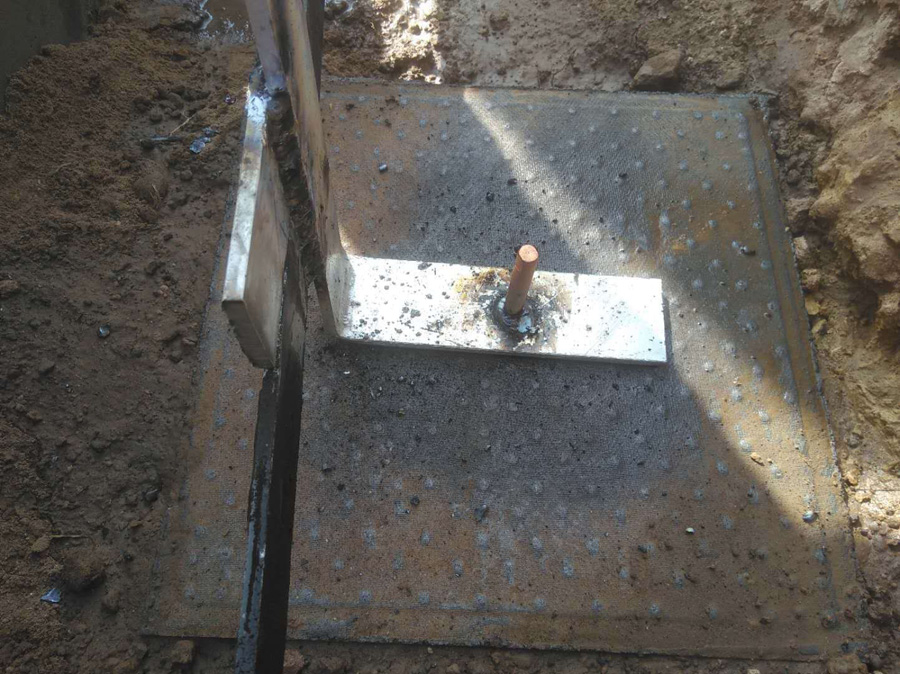

3、燒制型復合接地模塊

型號：JLTD-FHB4540     規格：(450mm*450mm*40)

（帶銅包鋼彎頭Φ16mm）

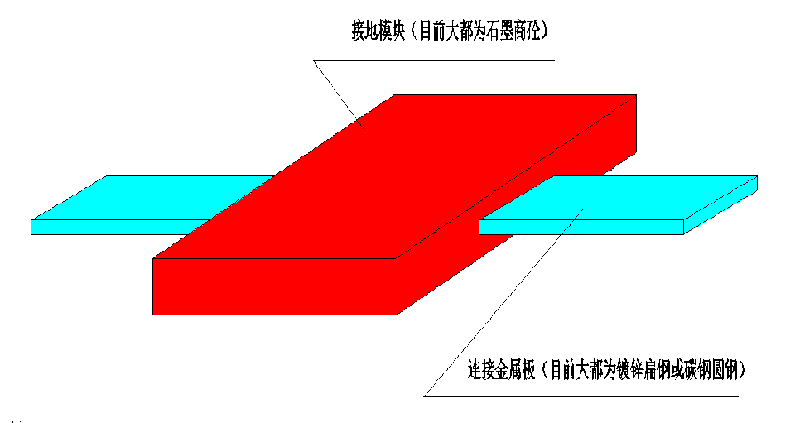

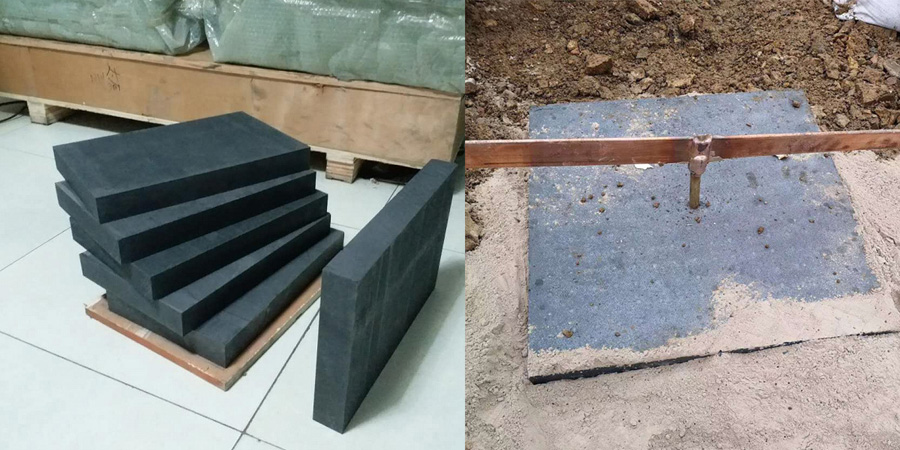

目前市場非金屬石墨接地模塊和燒制復合模塊的對比圖
