風電機組雷電監測儀
摘　　　要：本文檔是風電機組雷電監測儀的技術規格書。

1目的
本技術規格書是描述風電機組雷電監測儀的受控性文件，是定制本產品的基石，其作用為：
1、開發部門進行設計的總依據；
2、采用物料的依據；
3、品質部門檢驗的依據；
4、內部生產指導文件準備的依據；
5、對供應廠商產品質量進行技術認證的依據。
制定本規格書的目的是讓產品在技術、質量、可靠性、可加工性、包裝標識、存儲運輸、檢驗等方面的有據可依，只有完全達到這些設計技術所要求，才能滿足客戶的需要。
2規范性引用文件
下列文件中的條款通過本規范的引用而成為本規范文件的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本技術文件，然而，鼓勵根據本規范文件達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本規范文件。
GB 50057-2010《建筑物防雷設計規范》
GB 50343—2012《建筑物電子信息系統防雷技術規范》
GB/T 33629-2017 風力發電機組雷電防護
GB/T 16927.4 高電壓與大電流試驗技術 第 4 部分
NB/T 10284-2019《SPD智能監測裝置的性能要求和測試方法》
3術語
略。
4功能要求
4.1 壁掛安裝，標準MODBUS協議。
4.2 三路雷電監測通道，每通道獨立工作指示燈。
4.3 3路雷電采集端口，T1/T2通用，觸發靈敏度可調，可路可獨立保存9999次雷擊記錄（極性、峰值、Q值、比能量、波頭、波尾時間、電流陡度、雷電發生日期時間）。
4.4 1路供電端口，220VAC。
4.5 1路RS485通信串口。
4.6 1路以太網通信口，該通信口可選擇變更為LORA無線通信方式或4G無線通信方式。
4.7 雷電傳感器采用微型羅氏線圈，傳輸線纜采用射頻屏蔽電纜。
4.8 與專用監控軟件平臺配合可構成智能雷電監測系統。
注：
●風力發電機組雷電監測儀與專用監控軟件配合可組成智能監測系統，上位機通過軟件可通過透?jìng)鞣绞綄?shí)時調取終端內部存儲器對應的端口狀態、雷電數據、同步設備時鐘，監控軟件可在后端（機房側）并入動環監控系統，即通過監控軟件的 ODBC 組件（開放式數據庫），將設備數據和信息寫入 SQLServer（數據庫服務系統 ）中，然后接受動環監控系統從 SQLServer中取走數據，動環監控系統將設備數據和信息關聯到其自身軟件中，完成浪涌監控和動環監控后端的橫向鏈接。
●風力發電機組雷電監測儀亦可在前端（機房側）通過RS485或以太網直接接入動環RTU設備，由動環RTU設備直接讀取終端的數據和信息，再轉發給動環監控的網管主機，動環網管主機將讀取的數據、信息與動環軟件做關聯從而對風力發電機組雷電監測儀進行監測。

5性能參數
名稱 描述
供電電源參數 AC220V
設備功耗 5W
顯示屏 選配，電阻式觸摸屏
通信方式 RS485 MODBUS-RTU協議；波特率默認9600；校驗位N；數據位8；停止位1；地址默認為1
以太網 MODBUS
3路雷電采集通道 電流監測范圍 配置1 ±0.5～±100kA
配置2 ±1～±200kA
配置3 ±2～±400kA
輸出雷電信息 記錄雷電通道編號、電流極性、峰值大小、Q值、比能量、波頭波尾時間、雷電流陡度、雷電發生日期/時間
觸發電流 0.5/1/2.5/5kA可調，默認為5kA
精度 ±10％
分辨率 0.1kA
采集頻率 10次/秒
浪涌類型 T1/T2
T1波形傳感器 10/350us波形專用 微型羅氏線圈
T2波形傳感器 8/20us波形專用
電 纜 標配5米，長度可定制；超過10米信號會衰減，傳感器需要單獨調校
掉電保存 報警數據掉電永久保持；時鐘數據掉電保持1年以上
外殼材料 冷板噴涂
安裝方式 壁掛
工作環境 -40～70℃，0～95% RH
6外觀要求（MAJ：嚴重缺陷；MIN：輕微缺陷）
項目 技術要求 缺陷分類
MAJ MIN
外表面 表面清潔，無金屬屑，無毛刺，無浮銹。 √
外形 無破損、變形。 √
插針/插孔 無彎曲。鍍層應均勻、完整、無起層及明顯堆積現象。 √
配件 配件齊全。 √
蓋帽 SMA連接器應有蓋帽 √
標志 經受任何規定的試驗后仍是清晰的 √

7部件定義
7.1產品名稱和型號
7.1.1產品名稱：風電機組雷電監測儀

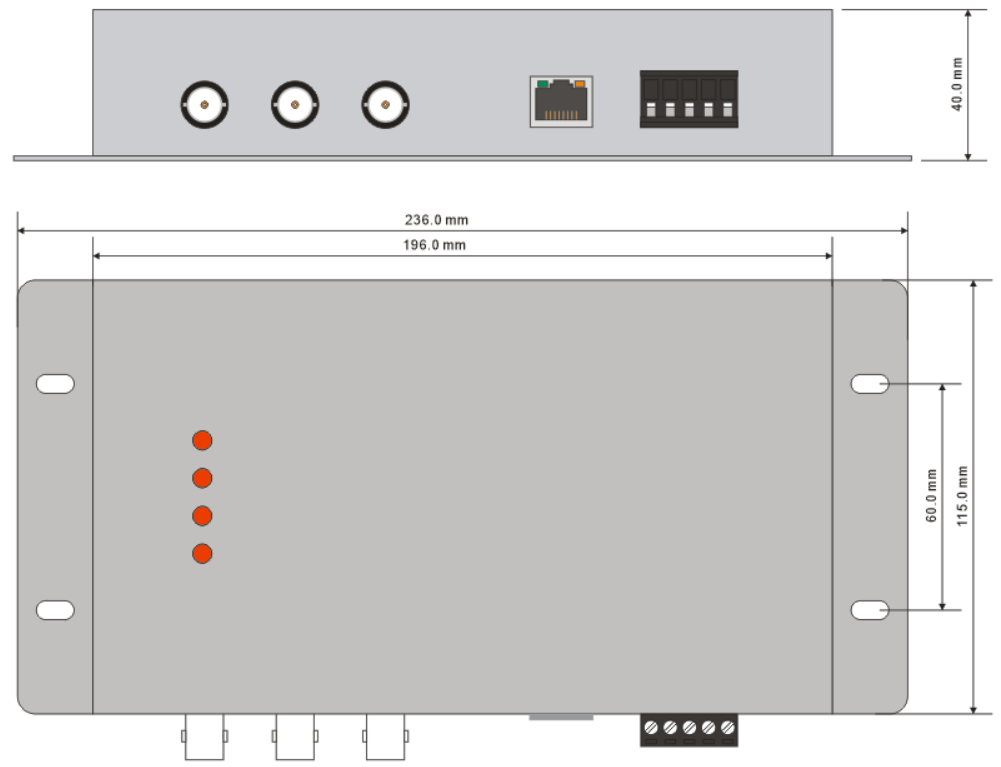

7.2結構尺寸
7.2.1外形尺寸：236*115*40mm
7.2.材料/顏色：冷軋板+環氧粉末噴涂

7.2.3 T1波形（10/350us）傳感器材料/顏色：ABS，黑色

7.2.4 T2波形（8/20us）傳感器材料/顏色：鋁合金噴砂氧化，亮銀

7.3端口/按鍵/指示燈定義
序號 名稱 端口定義 序號 名稱 顯示定義
1 L 交流供電端口 4 PWR 電源指示燈
N A A路運行指示燈
PE B B路運行指示燈
2 A 羅氏線圈信號線，BNC接口 C C路運行指示燈

3 RS485_A RS485串口通信端口；接對端RS485設備同名端
RS485_B
RJ45 通信端口，RJ45座

7報文格式及存儲器定義
參見《風電機組雷電監測儀—通信規約》。
8標識 包裝 存儲 運輸
8.1包裝材料：符合《運輸包裝收發貨標志》（GB/T 6388—1986）的有關規定，保證不因正常運輸和貯存后模糊不清。
其內容包含： 制造廠名稱或商標、產品名稱和型號、產品數量、包裝箱的尺寸“長×寬×高”、凈重與毛重、收貨單位名稱和地址、 發貨單位名稱和地址、標上“小心輕放”、“防潮”、“向上”和“包裝年月”等字樣或標記。
8.2 隨機資料：裝箱清單、安裝與使用說明書、產品合格證。
8.3 外包裝除滿足產品防護要求外，還符合相關的環境保護要求。
8.4 產品銘牌
銘牌清晰,易于識別,且耐久而不易磨滅；標志內容如下：
a) 產品名稱、產品型號、工廠名稱及商標；
b） 工作電壓和通流容量；
c） 產品符合標準號。
8.5產品運輸
產品在搬運過程中，應輕拿輕放，必須保證不受碰傷、雨淋、化學腐蝕及有害氣體的侵蝕，嚴禁無包裝運輸；
