1 主要戰術技術指標與使用要求
1.1 功能
a) 具有手搖及電動升降功能；
b) 具有行程范圍內任意位置限位功能；
c) 升至最高高度有保護措施，不超出安全紅線。
1.2 性能指標
a) 升降桿展開最大高度：≥19.0m；
b) 升降桿閉合高度：≤2.75m；
c) 升降桿桿體重量：≤300kg；
d)
升降桿材料：10 節主桿體為鋁合金方管型材料，其余材料為特種工程塑料、優質合金以
及不銹鋼等；10 節鋁方管尺寸：300mm、280mm、260mm、240mm、220mm、200mm、180mm、160mm、
140mm、120mm 等，裝配螺絲統一使用 316L 不銹鋼系列等；
e)
外觀：外觀閉合的整體顏色為軍綠丙烯酸聚氨酯無光磁漆（GY06）；
f) 升降桿總重量：≤350kg（含底座/電機、鋼絲斜拉繩、地釘、地樁）；
h） 電源控制：AC220V、50Hz；電機功率：370W。升降桿電源輸入端與機殼之間（電源開關
置于接通位置）的絕緣電阻在正常大氣壓條件下應不小于 100MΩ
i） 升降桿電源及控制均選用防水接插件，電源電纜長 4m，一端帶插頭與升降桿對接，一端
散口與用戶對接；升降桿控制盒電纜長 4m，控制盒具有防水功能。
j） 電動升/降時間均≤5min；手動操作升/降時間均≤10min；
k） 變形量：有閉合位置升到最高位置，扭轉角≤±2.5°。
l） 抗風能力：抗風穩定性，穩態風 20m/s，陣風 27m/s，裝備正常工作。穩態風 27m/s，裝
備能正常收藏；抗風強度：穩態風 35m/s，裝備收藏狀態不損壞。
m） 升降桿具有過載、過流等電氣保護功能；具有最高點、最低點限位保護和鎖緊保護功能。
按照總體重量最輕、操作方便且操作時間短進行設計。

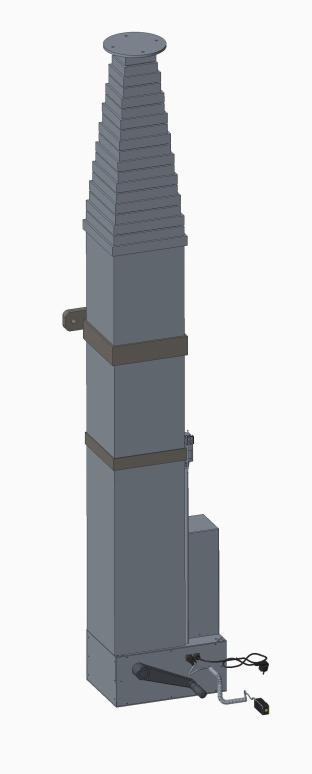

1.3 外形尺寸
最大舉升狀態：如圖 7 所示。
1.4 承載要求
升降桿總的的負載重量：>50kg。
負載尺寸及重心位置于桿體垂直方向中心，負載重量約 50kg，重心與升降桿軸線的垂直距離
約為 50mm，電纜重量不大于 2kg 分布于升降桿桿體。
1.5 設計要求
天線桿架設試驗時，使用二級鋼絲拉繩盒的及地樁配合張緊固定等。
1.6 環境適應性
1.6.1 工作溫度
工作溫度：-40℃～50℃。
1.6.2 貯存溫度
貯存溫度：-45℃～60℃。
1.6.3 振動
滿足 GJB150.16A-2009 中的相關要求定。
1.6.4 沖擊
滿足 GJB150.18A-2009 中相關要求定。
1.6.5 濕熱
符合 GJB150A-2009 的規定。
1.6.6 鹽霧
滿足 GJB150.11A-2009 中的相關要求。
1.6.7 砂塵
滿足 GJB150.12A-2009 中相關要求。
1.6.8 淋雨
符足 GJB150.8A-2009 中的相關要求。
1.6.9 抗風等級
抗風等級：不小于 6 級風。
1.7 顏色
主體部分顏色為軍綠漆（GY06），或按照合同色標要求。見 6 涂鍍要求
1.8 可靠性
平均故障間隔時間（MTBF）：≥10000h。
1.9 外觀質量
產品外形美觀，無明顯的劃痕、凹陷、毛刺等缺陷；在貯存和使用過程中不得出現霉斑、污
跡、銹蝕、鍍涂層脫落等情況。
2 配套要求
a) 產品選用的器件、組件應質量可靠；
b) 自產品驗收交付之日算起，質保期 3 年。質保期后，有償服務，乙方僅收取人工費、差
旅費和零部件費用
c) 產品選用的器件、組件應為主流產品，不得選用已停產或已預告停產的產品，確保有長
期穩定的供貨來源。
a) 產品研制執行現行有效的國家軍用標準、滿足軍用要求的國家標準及專業標準；
b) 零部件、元器件、原材料及其制品，應優先選用標準件、通用結構件，最大限度減少品
種規格。
4 標識、包裝和運輸
標識上應有制造單位名稱或商標、產品名稱和型號、生產批號（序列號）或制造日期、輸入輸出等，標識要牢固、清晰，查看方便，電源電纜、控制盒、手動搖柄、拉繩機構用帆布袋包裝；
銘牌（甲方確認后實施）、產品外形美觀，無明顯的劃痕、凹陷、毛刺等缺陷；在貯存和使用過程中不得出現霉斑、污跡、銹蝕、鍍涂層脫落等情況。
5 涂鍍要求
涂漆：默認為軍綠丙烯酸聚氨酯無光磁漆（GY06）或客戶給出色卡或配色方案，出標
準件外其他部分均為軍車綠漆處理。
6 升降桿的使用范圍
各種通訊設備，照明燈、攝像頭、夜視儀、避雷針等設備的架設支探。碳纖維天線升降桿重
量輕、耐腐蝕、攜帶方便；收縮高度低、升降高度范圍大；廣泛應用于公安、消防、通訊等各個
領域；可安裝于各種車型、照明載體等作戰車。
