1概述
液壓升降塔系統是一種能為載車提供能架高天線的功能的液壓升降裝置。工作時倒豎機構可快速將天線由水平狀態豎成垂直狀態，到位后鎖定機構能將其精確可靠地鎖定于天線基座。升降塔自動將頂部載荷舉升至規定的高度，保證頂部載荷在空中穩定、安全地工作。系統可裝載于各類車輛平臺。運輸時水平放置。
液壓升降塔機構緊湊，安裝空間合理，適合車載和陣地安裝等多種安裝方式，大大提高了設備使用的靈活機動性。
液壓升降塔采用油缸傳動作為動力源，升降運動平穩、自如，任意位置采用液壓鎖定，液壓鎖定功能由液壓系統提供。
液壓升降塔采取雙動力系統，升、降動作都由動力驅動，保證了升降塔系統在惡劣的環境下都能安全地進行升降。
2液壓升降塔系統的組成及用途
液壓升降塔系統由液壓升降塔、倒豎機構、鎖定機構、基座、液壓系統、控制部分、附件及備件等組成。
本產品的功能是可以縮短系統的準備時間，快速架設天線，并能滿足系統的機動性能要求。具有以下功能：
a)自動升降；
b)任意工作狀態停止；
c)在任意位置上可液壓鎖定工作。
3液壓升降塔系統的性能指標和技術指標
3.1技術指標
3.1.1升降塔
a)桿體節數：8節；
b)升高時總高度：50m；
c)閉合時總高度：8.5m；
d)最大外桿尺寸：1150mm×1150mm；
e)垂直承載能力：50kg（偏心小于50mm）（包含線纜、安裝支架等所有上裝設備的重量）；
f)頂部風載承載能力(穩態風速下)：10kg（距離頂端高度≤300mm）；
g)電動升降速度（單程）：10min；
h)穩態風速：8級風；
i)極限風速：12級風。
3.1.2倒豎機構
a)倒豎時間：電動倒（或豎）時間8min。
3.1.3鎖定機構
鎖定機構為手動或電動鎖定機構。
a)手動鎖定時間：鎖定（或解鎖）時間1 min。
b)電動鎖定時間：鎖定（或解鎖）時間0.5 min。
3.1.4重量
a)升降塔重量：8噸；
b)整套設備重量：10噸。
3.2接口要求
a)電氣接口要求：
輸入電源：交流380V、50Hz；
輸入功率：10kW（電機功率：5kW）；
b)機械接口要求：
升降塔的頂部安裝接口和底部安裝接口都可以根據使用要求的不同而不同，標配情況如下：
頂部接口：采用法蘭盤接口，上部設備可螺接在法蘭上。
底部接口：采用兩根液壓油缸驅動升降桿作90°的倒豎工作，升降塔中部有轉動用軸銷和倒豎油缸連接支耳。升降塔倒下運輸時，在最外桿體的上部可和車托架相連固定。升降塔豎起后，在天線基座底部由手動推動固定機構使桿體和天線基座可靠剛性聯接。到位要有定位面保證升降塔和車體的相對位置精度。
頂端法蘭安裝接口按用戶要求，安裝尺寸待定。
外形尺寸見附圖。
4結論
綜上所述，本系統能滿足天線升降的需要。

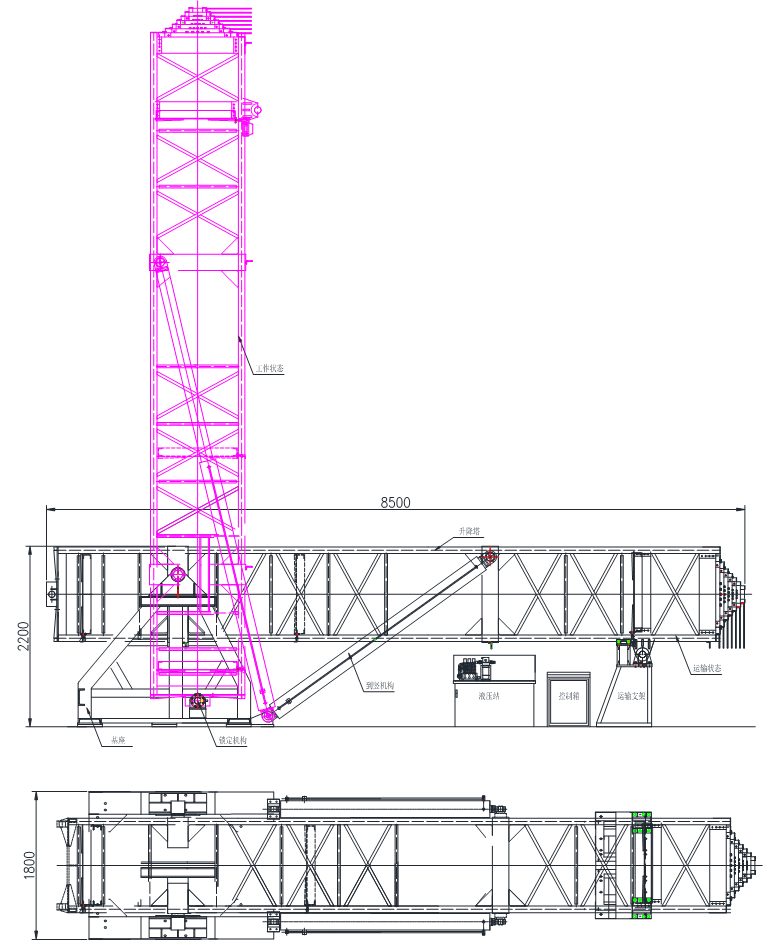

附圖 升降塔的外形示意圖
