1 概述
該系列產品能大大減少遭雷擊概率，在少接閃、少引雷的前提下使保護對象不受雷擊；具有對接地要求較低的優點。 閃盾避雷針不含電子元器件，無老化問題,工作穩定可靠，是現代防雷技術領域的一項重要?jiǎng)?chuàng)新。該系 列產品可用于建筑物、構筑物和電子信息系統的防直擊雷保住。由于其結構輕巧，安裝方便和對接地電 阻要求較低的特點，特別適用于車載式大型電子設備的防直擊雷保護。該系列產品按企業軍用標準 Q/20184261-8 ·J3-2007(初)研制、生產和檢驗。

2 工作原理
閃盾避雷針是真正的避雷針，它能大大減少遭雷擊概率，在少接閃、少引雷的前提下使保護對象不 受雷擊。
閃盾避雷針由針頭、絕緣襯套、懸浮感應導體、支柱、放電刷、增強放電裝置和底座組成。針頭安 裝在閃盾避雷針的頂部，為了降低針頭表面的電荷密度和電場強度，頂帽采用大曲率半徑的球面。支柱 為導電金屬桿，上部與針頭相連，下部與底座相連。懸浮感應導體呈斗笠狀，通過絕緣襯套固定在支柱 的針頭下方，電氣上與支柱絕緣。放電刷呈螺旋形，盤繞固定在立柱上，在靜電感應導體的下方，電氣 上與支柱直接相連。在帶負電的雷云感應下，閃盾避雷針的針頭、支柱和放電刷等均帶正電，在放電刷 刷絲的尖端處有正電荷的集中。而懸浮感應導體向下的面則帶負電，在正、負電荷的共同作用下，在懸 浮感應導體向下的面與刷子尖端間的空氣被電離，生成電子和正離子，電子被刷子獲取，通過中和又減 少了針頭上的正電荷；增強放電裝置通過雙極性放電原理同樣使針頭上正電荷更加減少，從而使遭雷擊
的可能性更進一步降低。
3 技術指標

最大放電電流(8/20μs)(kA)    200

接閃電壓 提高率 (%)            30-50

阻 值(Ω)                                ≤1

抗 風強 度(m/s)                     40

高 度                                0.6

質 量                               6


保護范圍                               ≥55°

保護對象                              建筑物、構筑物和電子信 息系統、車載式大型電子 設備等

4 結構特征

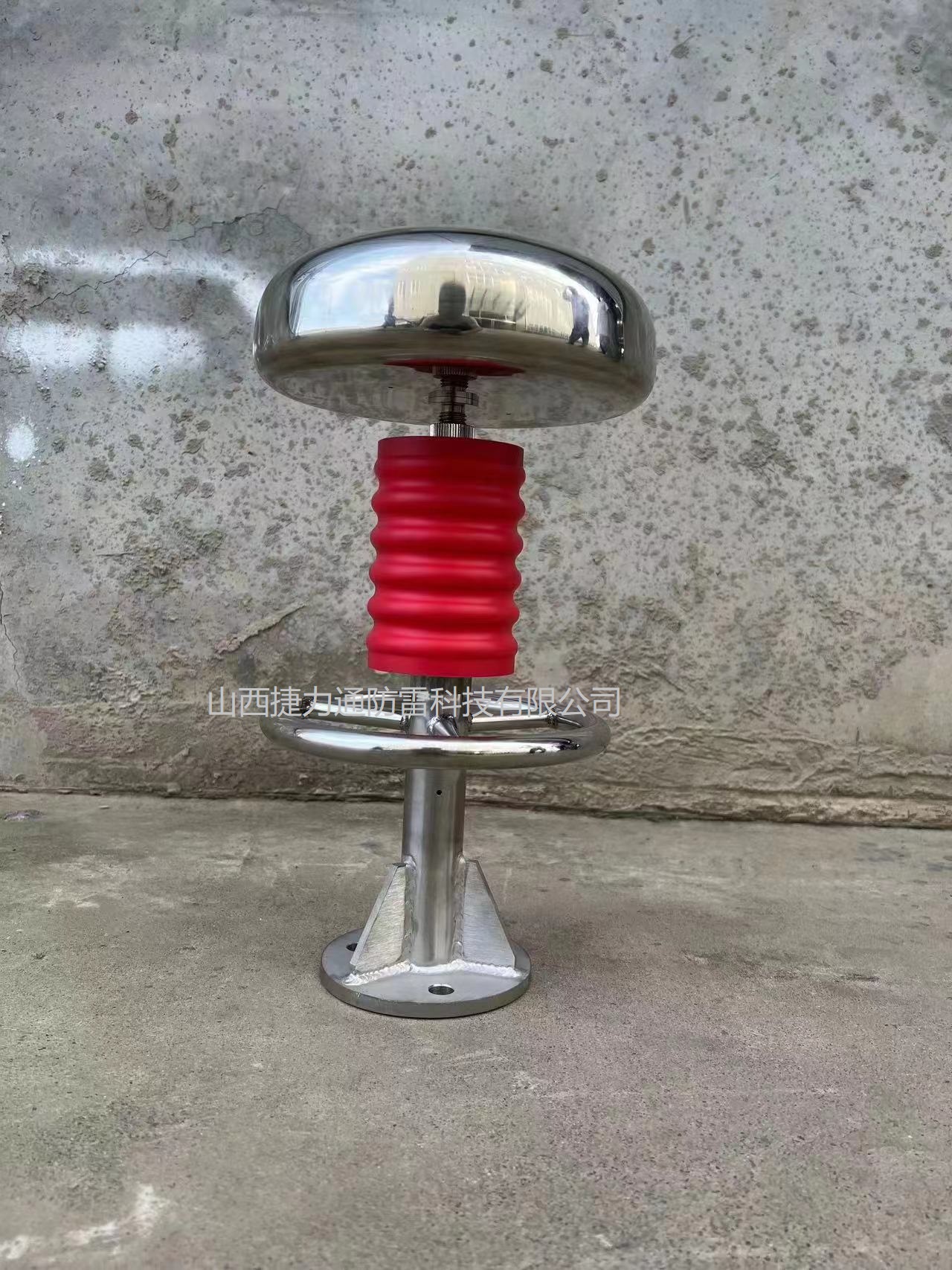

4.1 結構組成
雙極優化避雷針由針頭、絕緣襯套、懸浮感應導體、支柱、放電刷、增強放電裝置、底座等組成。

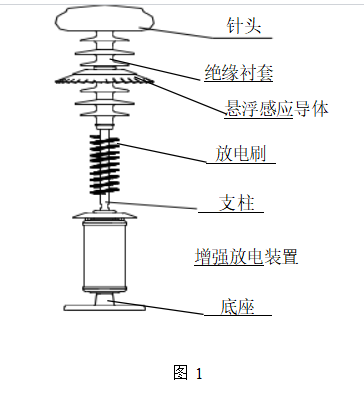

4.2 外形圖
外形示意見圖 1。

5 使用和維護

5.1 安裝
5.1.1 開啟包裝箱，取出裝箱單，檢查各零部件是否齊套，有無損傷。
5.1.2 將閃盾避雷針放置于準備好的基座上，(要求安裝基準面平行于地平面)，對準安裝孔用 4-M10×60 的螺栓將底座與基座連接在一起。
5.1.3 將引下線與避雷針連接端與底座焊接或用螺栓連接在一起。
5.1.4 引下線接地端連接方式：固定設備：與地網或接地極相連。
移動設備：移動狀態時與垂鏈相連；
靜止?fàn)顟B(tài)時與地釘或快速安裝接地極相連。

5.2 維護與檢查
每年雷雨季節前須按下列內容進行檢查：
1) 各連接部位的連接應可靠，不允許松動；
2) 檢測從接閃器至底座的阻值不大于 1 Ω；
3) 引下線接地必須良好；對于固定設備要求接地電阻值不大于 10Ω；對于移動設備對接地電阻要 求可適當放寬。
