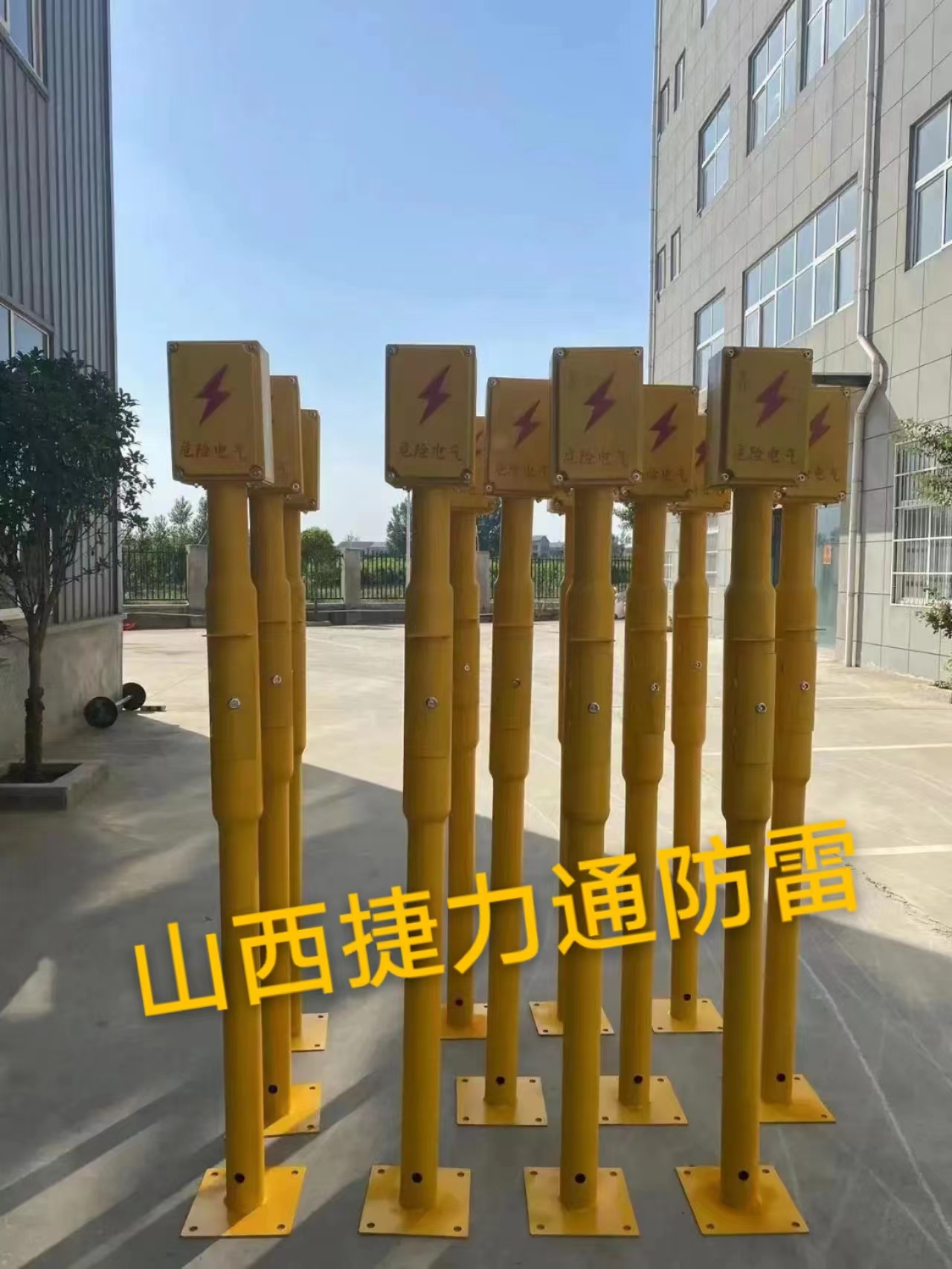

捷力通防雷線路上陰極保護測試樁有電位icon測試樁（JP型）、電流測試樁（JL型）兩種。

設置原則為：電位測試樁每1km里設置一個，電流測試樁每5km設置一個，并取代該處電位測試樁。
測試樁（電位樁及電流樁）可兼做線路里程樁。

上述電位/電流測試樁設置時如剛好處于水渠、水塘內以及道路、河流中等受限位置時，應視現場情況適當前、后調整（前后50m范圍內）。

測試樁的設置安裝其類型及位置須與各段縱斷面上的標注相一致，測試樁結構及施工安裝詳見DWG-0101腐01-02。

測試樁電纜與管道的連接及電纜敷設須在管道下溝后、回填前進行，避免二次開挖。電纜連接采用鋁熱焊，鋁熱焊施工工藝詳見廠商使用說明書。測試樁電纜采用VV-0.6/12×2.5mm2雙芯電纜，在測量點旁應將電纜敷設成一個大的蝴蝶結，并用絕緣帶將其固定在管子上，以減輕拉力。接線安裝見DWG-0101腐01-01。電纜與管道連接及焊點處防腐密封絕緣詳見DWG-0101腐01-03，并符合本技術要求第2.2.3條的要求。

測試樁電纜與管道的連接及電纜敷設應在管道下溝后、回填前進行，避免二次開挖。對不易避開的現澆連續混凝土或壓重塊穩管的特殊段，應在混凝土澆注或壓重塊安裝前完成電纜與管道的連接及電纜敷設，并在回填前測試檢查電纜有無斷裂和虛焊。
同溝敷設并行管道宜在沿線電位測試樁位置設置跨接線！
