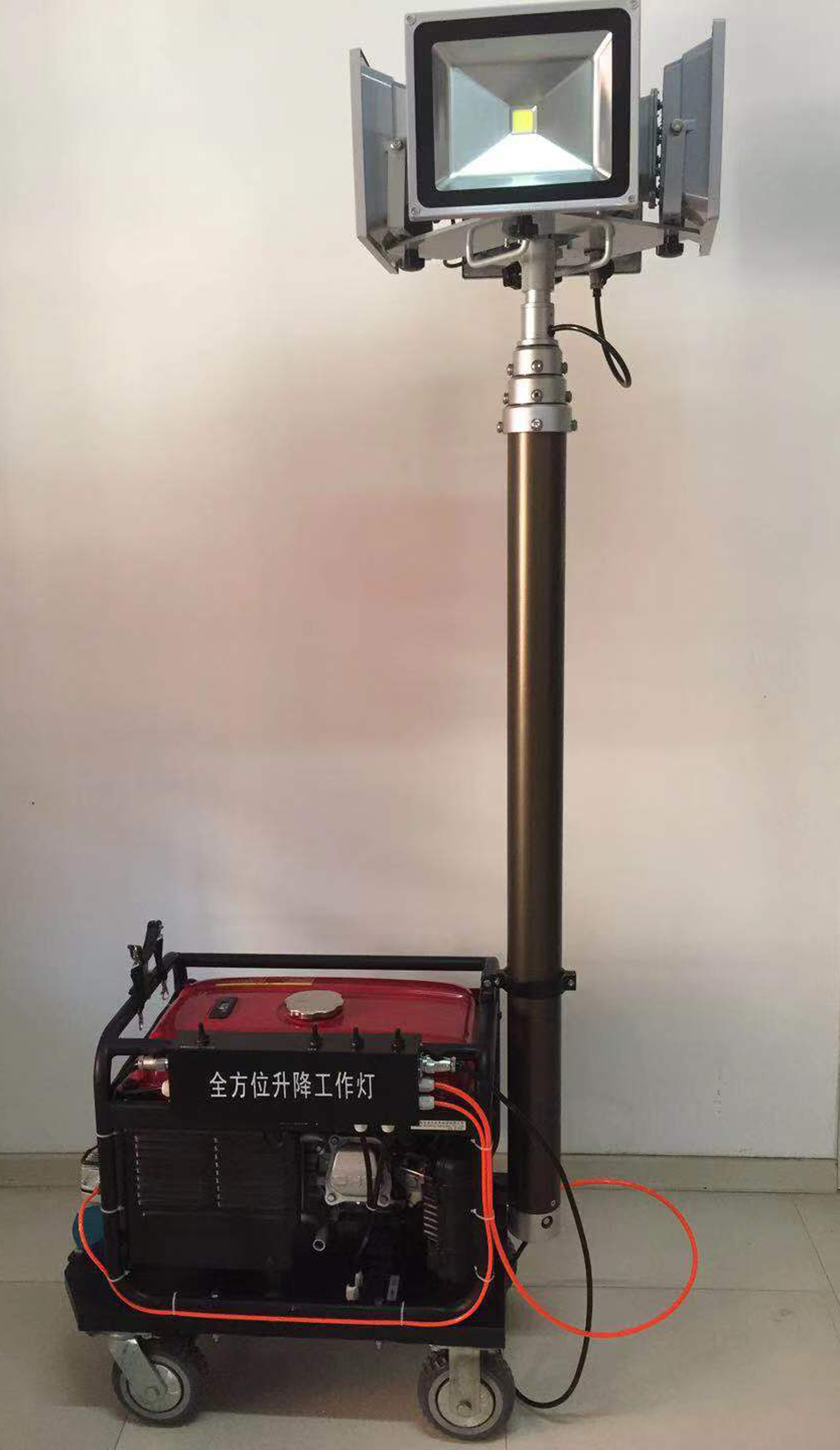

全方位自動升降工作燈
一、概述
感謝您使用本公司的移動照明設備。全方位自動升降工作燈是本公司推出的移動照明系統，產品已通過國家消防裝備質量監督檢驗中心檢測合格，適用于各種大型施工作業、工程搶險、災情搶險、消防照明、警案現場、事故處理等夜間工作現場對大面積、高亮度照明的需要。
二、產品組成
全方位自動升降工作燈由照明燈具部件、氣動升降部件、發電機部件、控制部件、行走支架部件5大部件組成。
（一）、其中照明燈部件主要是采用4個30W- LED燈具集中固定在燈盤上，可簡單拆卸及上、下、左、右 手動調整以實現大面積范圍的各種角度照明；
照明燈具部件的主要技術參數是：
1、工作電壓220伏；
2、燈具功率4x30W-LED；
3、平均使用壽命2000小時；
4、重量約5千克。
（二）、氣動升降桿部件采用四級高強度鋁合金升降氣桿，最大升起高度為4.5米，它是由專用氣泵將氣桿升起以實現大面積照明；
1、最小高度1.52米；
2、最大升起高度3.5米；
3、上升時間≤40秒；
4、下降時間≤50秒；
5、重量約15千克。
（三）、訪工作燈在使用發電機作為電源時，發電機組一次滿燃油連續工作時間可達13小時，在有市電的場合可直接使用市電滿足長時間的照明需要；
發電機部件的主要技術參數是：
1、額定輸出電壓200伏/50赫茲；
2、發電機一次注滿燃油可連續工作13小時；
3、外形尺寸：1850x500x840毫米；
4、啟動方式：手啟動；
5、型式：四沖程空冷式；
6、噪聲水平7米處小于65分貝；
7、發電機部件約65千克。
（四）、控制部件采用無線控制器和接收系統組成，使用無線遙控器可實現50米范圍內控制每盞燈的開啟和關閉；
（五）、行走支架部件采用萬向輪，可在坑塵洼不平的碎石路面上方方便移動，也可根據用戶需求選裝鐵軌輪，滿足在鐵軌上的運行，方便安全；
該工作燈可以根據用戶的具體使用情況選購三角支架，以滿足發電機與燈具部件的分離使用。
三、產品使用方法
（1）、將產品推至工作場所放置平穩，并壓下兩個萬向輪的鎖扣將輪子鎖緊，確保不滾動；
（2）、將升降氣缸垂直放置，擰緊手動螺桿；
（3）、將燈盤放入升降氣缸最小級軸上，調節好方位后擰緊鎖緊螺釘，然后航空插頭與燈盤航空插座連接、旋緊，接著將氣缸上的電源插頭插入發電機上的插座；
（4）、檢查發電機負載開關置于OFF檔位；
（5）、雨天或潮濕環境下應將發電機接地線可靠接地；
（6）、檢查發電機機油油位，步驟是：
a）、打開加油口蓋，用干凈的抹布清潔機油塞尺；
b）、將機油塞尺插入加油口，此時不必旋轉機油塞尺，如油位低于機油塞尺下限需加注機油；
c）、注機油到機油塞尺油位上限，注意應注四沖程機油，不得使用不純的四沖程機油或二沖程機油，否則會縮短發電機使用壽命；
d）、擰緊機油塞尺。
（7）、檢查燃油油位，若過低則加油93#汽油，裝好油箱蓋；
（8）、檢查空氣濾清器，確保干凈、完好；
（9）、啟動發電機前先將發電機電源接頭線接到手控盒上；
（10）、將氣泵電源接到手控盒；
（11）、把手控盒直徑8毫米氣管接到氣桿上，直徑6毫米接到氣泵；最后連接燈頭開關電源；
（12）、將燃油閥置于ON位置，在冷啟動時將阻風門桿到“CLOSE”（關）位置（熱啟動時不用將阻風門桿坂到“CLOSE”（關）位置；將發動機開關置于“ON”位置，輕輕拉起啟動手把到阻力為止，然后用力拉起，起動后不得讓拉手突然彈回，應輕輕放回；當發動機升溫后，將阻風門扳回。
（13）、使用手動工作時，請先將手控盒總開關電源打開，燈桿上升至最高并保持5-10秒后關閉（內置二公斤壓力開關）；
（14）、使用遙控器時，請先將手控盒總開關電源關閉，遙控器共四個開關，A控制氣桿升，B控制氣桿降，C控制燈組一，D控制燈組二；
（15）、工作完成后，遙控放氣，也可以使用手控盒里手動放氣（需把手控總電源打開方可放氣），但也可按住手動放氣閥，使燈桿下降，待燈具冷卻后分別卸下航空插件，松開鎖緊螺母，卸下燈盤，裝入周轉鐵箱；
（16）、若需使用三腳架時，將升降氣缸放入三角架中，調節三角架的三角支撐使燈桿處于垂直水平面，此時可檢查三角架上水平氣泡應在中心位置。在大風或不平地面應用鐵錘敲下三角架固定鐵環以保證三角架的穩定；
四、使用注意事項
（1）、發電機由于有廢氣的產生，請不要在室內使用；不可在直接雨淋的下使用，使用時周圍有易燃物的應隔開至少1米距離；發電機加油時不能吸煙，并停止發動機方可加油，加油時不要將汽油溢出；
（2）、在工作過程上，請不要拆卸燈具，否則可能造成觸電。當拆卸時，請確保所有電源已經切斷；
（3）、燈具工作用時，非常熾熱，請確保系統周圍沒有易燃、易爆物品，不得將手放在燈具上以防灼傷；
（4）、燈管更換時，應待其自然冷卻后，打開粘燈具外殼，并使用手套更換燈管，以防燈管表面指紋影響燈管使用壽命；
（5）、升降氣缸在伸出或縮回時，不要用手或物體放在伸縮點位置，以防壓傷；
（6）、當燈具長期工作，升降氣缸出現少量下降是正常現象，應及時對燈桿增壓；
（7）、在高壓電線等環境工作，燈盤升起后與高壓線距離至少大于5米，在雷雨天、空曠場所使用應可靠接地，以防雷擊；
（8）、燈具出現故障，應由專業人員或經過培訓的人員進行檢修，請不要擅自拆卸，以防造成傷害。
五、維護保養：
（1）、每次使用前應進行燈具表面清潔；
（2）、在每次使用前應檢查機油；
（3）、機油的更換應在首次使用1個月（或250小時），以后每6個月應進行更換機油，更換過程如下：
1、打開機油尺，旋開泄沒螺釘，排出機油。熱機下放油，可以放得更快、更徹底。
2、裝好泄油螺釘并旋緊。
3、加注推薦機油至機油上限。機油容量約為0.6公升。
4、裝好機油塞尺。請用肥皂和清水清洗雙手。
（4）、空氣濾清器，在每次使用時應檢查，每隔3個月或使用50小時后應清洗，若灰塵較多環境下使用應每隔1個月就應清洗，過程如下：
1、打開空濾器蓋，檢查空氣濾芯是否干凈和處于良好狀態。
2、如果空濾芯臟了，拆下來并清洗，必要時應更換。用濕肥皂水或溶劑中清洗并擠干；
3、清洗完后，裝回濾芯和空濾器蓋。
注 意：
拆下空濾器后請勿開機，否則灰塵等會通過化油器并進入發動機，從而加速發動機的磨損。
（5）、濾油器杯每隔6個月清洗，過程如下：
1、將燃油閥打開至OFF位置，逆時針方向打開濾油杯，取下O型環及濾網。
2、用溶劑清洗油杯，濾網和O型環。
3、更換橡皮襯墊，然后旋緊濾油杯。
4、檢查燃油濾清器是否骯臟或堵塞，如無法清洗，通過經銷店更換燃油濾清器。
（6）、火花塞每隔6個月清洗，每隔1年給予更換，清洗過程如下：
1、卸下火花塞帽；
2、卸下火花塞；
3、清理積碳；
4、測量火花塞間隙；
5、裝好火花塞及火花帽。
（7）、升降桅桿，每隔6個月清洗，若灰塵較多環境下使用應每隔1個月就應清洗。
六、故障排除
1、發動機不起動
首先檢查油箱內是否有燃油？如沒有，請?zhí)砑尤加汀?br /> 檢查發動開關是否有接通？如沒有，請接通發動機開關。
檢查機油是否足夠？如不夠添加機油。
檢查火花塞是否良好？如不是，清理并調節火花塞并裝回，必要時要更換火花塞。
若還是不起動，則告知本公司。由本公司專業技術人員維修。
2、無電壓輸出
首先檢查交流斷路器是否有接通？如沒有，接通交流斷路器。
檢查負載電器是否有故障。有故障，更換設備或維修。
若還是無電壓輸出，則告知本公司。由本公司專業技術人員維修。
七、售后服務
“讓用戶滿意”是我們對客戶的承諾，為解除客戶的后顧之憂，本公司就售后服務做出如下承諾：
一、處理售后質量問題的叫修時限
用戶反映或投訴的質量問題，我公司可在2小時內給予答復，24小時內給予維修處理。
二、售后質量保證期限
產品實行“三包”：凡產品售出生，1個月內出現質量問題，包退；3個月之內出現質量問題，包修、包換；大型便攜類產品2年內出現質量問題，免費包修；2年后出現質量問題，公司以損壞件的成本收取維修配件的費用。
三、售后質量保證的范圍
凡我公司銷售的種類產品，均在我公司的售后質量保證的范圍之內。屬下列情況之一者，不實行“三包”服務。
1、產品因用戶使用或保管不當而損壞；
2、自行改動產品。

對以上不實行“三包”的產品，我公司也可進行其售后服務，但需取顧本費用。

八、裝箱清單
全方位自動升降工作燈 1臺、
發電機1臺、底架、4x30W-LED燈盤1套、升降氣缸1根
使用說明書 1份
