一、功能與適用范圍
SPD后備保護器串聯在SPD回路上，利用內部電流分選通道裝置，實現工頻小電流速斷；大電流雷電沖擊不脫扣。達到工頻小電流SPD起火保護，雷電沖擊SPD持續保護的作用；SCB產品僅限使用于SPD回路過電流保護，或后備電流保護請勿使用于其他場合。
二、產品概述
依據GB18802.1、GB50057和Q／THQB001-2013標準規定，SPD回路前端必須串聯電涌保護器制造廠要求裝設的過電流保護電器．由于電流熔斷器和微型斷路器不能與SPD協調配合，當電源異?；騍PD劣化失效時，導致的火災、設備遭雷擊損壞事故，已經嚴重影響了生產經營正常進行！目前與SPD大量配套使用的微型斷路器，有以下4點不能配套：
1、雷電流沖擊極易損壞-防雷保護失效；
2、雷電沖擊電流殘壓高-設備防雷保護可靠性降低；
3、工頻續流不脫扣-電源異常SPD起火；
4、雷電沖擊誤脫扣-防雷保護失效。
針對目前防雷行業還沒有SPD專用的配套過電流保護電器現狀，經過多年時間研發，經過多年在實驗室的各種環境模擬實驗證明，
SPD后備保護器（SCB）1、工頻脫扣電流小；2、不脫扣沖擊電流大；3、雷電沖擊殘壓低。徹底解決SPD沒有
專用配套過流保護電器的現狀；SCB與SPD配合的直接效果是：確保SPD不起火、確保雷電流沖擊不脫扣。
三、技術規格
|
規格型號 |
JLT-S CB-40 |
JLT1-SC B-60 |
S-LII CB-80 |
JLT-SC B-100 |
JLT1-SCB- 12.5B |
JLT-SC B |
JLT1-LSC B |
|
運行短路分?jǐn)嗄芰cs |
40kA |
60kA |
80kA |
100kA |
100kA |
100kA |
100kA |
|
耐受沖擊電流Iemax |
40kA(8/20) |
60kA(8/20) |
80kA(8/20) |
100kA(8/20) |
12.5kA(10/350) |
15kA(10/350) |
50kA(10/350) |
|
沖擊電流耐受能力 |
符合GB18802.1-2011 T1級測試標準 |
符合GB18802.1-2011 T1級測試標準 |
|||||
|
電氣符號 |
|
||||||
|
額定工作電壓Ue |
230VAC |
||||||
|
額定絕緣電壓Ui |
400VAC |
||||||
|
工頻脫扣電流Ii |
3±1A |
||||||
|
短路電流分?jǐn)鄷r(shí)間 |
≤40ms |
||||||
|
機械壽命 |
＞1000次 |
||||||
|
電氣壽命 |
＞1000次 |
||||||
|
外殼防護等級 |
IP20 |
||||||
|
壓線螺絲 |
M6／扭矩3.5N．m |
||||||
|
連接電纜最小面積 |
2.5m㎡/flexible |
||||||
|
連接電纜最大面積 |
25m㎡/flexible |
||||||
|
外殼材質 |
PA6 UL94V-0 |
||||||
|
保護動作與環境溫度關系 |
-25℃～60℃ 內無關 |
||||||
|
存放環境 |
溫度：-40℃～75℃ 相對濕度：＜95％（25℃下） |
||||||
|
工作環境 |
溫度：-25℃～60℃ 相對濕度：＜95％（25℃下） |
||||||
|
安裝卡軌 |
EN60715(35mm) |
||||||
|
遙信附件技術參數（選配件） |
|
|
遙信觸點最大允許工作電流 |
2A/240VAC 1A/130VDC 2A/48VDC 6A/24VDC |
|
遙信觸點接線螺絲 |
M3／扭矩1N．m |
|
遙信觸點接線面積 |
0.3m㎡～0.75m㎡或Y型線鼻子 |
|
遙信厚度 |
9mm |
四、外形尺寸
五、裝配及導軌安裝指導

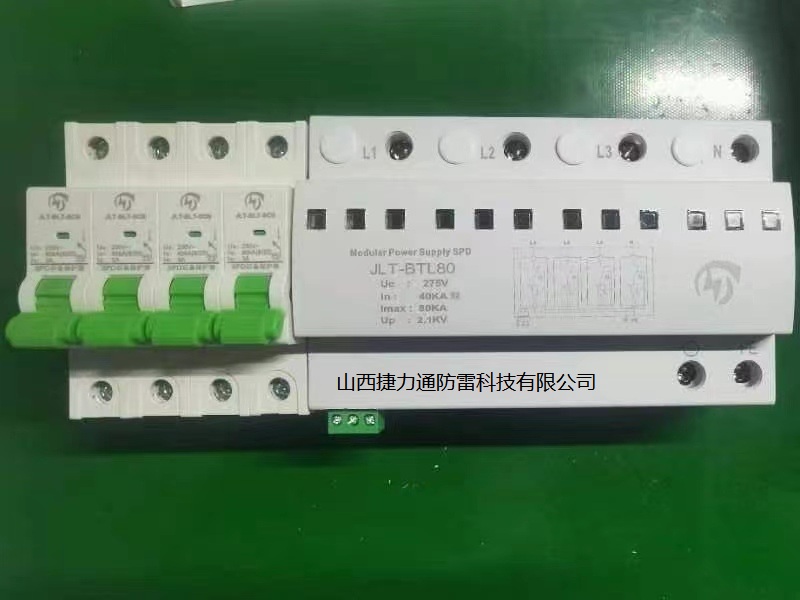

六、應用案例
七、安裝接線原理圖
八、注意事項
1.安裝接線如圖6所示；
2.輸入、輸出多股銅芯線應符合SPD輸入線徑要求，且連接線應盡量的短、直；
3.產品從購買日起12個自然月內，由于制造原因而發生損壞或不能正常工作，本公司給予更換同類產品；超過12個自然月，提供有限維修服務；
4.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任；
5.必須由已取得相關證書的專業人員在遵守國家標準和安全規程的前提下進行安裝。
九、警告
1.本產品僅限使用于SPD回路過電流保護，請勿使用于其他場合；
2.本產品負載類型僅限于防雷計數器和電源指示燈；并且負載總電流必須小于0.3A。
