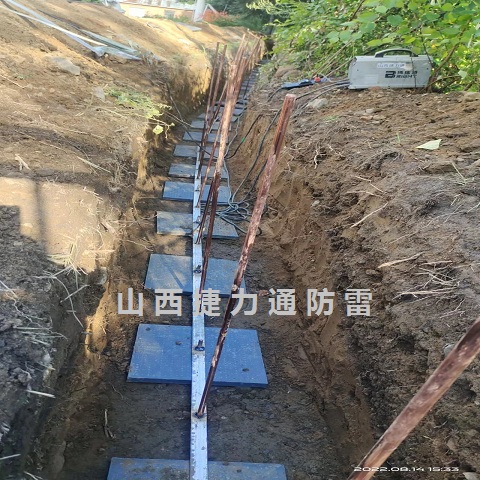

一、項目名稱：煤焦化有限公司焦化35kV變電站接地裝置項目

二、簡介：

2022年4月25日我公司承接了煤焦化有限公司焦化35kV變電站接地裝置項目。山西藺鑫煤焦化有限責任公司位于山西省安澤縣，是專門從事冶金焦炭生產及冶煉焦化產品、加工、回收的專業工廠。焦化廠生產出來的冶金焦炭，廣泛用于工業、農業、交通運輸業、國防建設及科學研究領域中。

三、項目工期：35天

四、主要施工材料：零歐復合接地體、銅包鋼接地棒、復合接地體、鍍鋅水平接地體、焊接模具、焊接焊藥、銅絞線、高純石墨碳導電材等

五、防雷依據規范：

《建筑物防雷設計規范》GB50057-2010

《35kV~110kV變電站設計規范》GB50059-2011

《建筑物防雷裝置檢測技術規范》GB/T21431-2015

《接地降阻劑》QX/T104-2009

《接地裝置安裝》03D501-4

《交流電氣裝置的接地》GB 50343-2012

《建筑物防雷設施安裝》99D501-1

六、部分產品

6.1銅包鋼接地棒

銅包鋼接地棒有組合式和單根式的兩種，組合式接地棒施工更加方便，配有同軸連接管、驅動頭和鉆頭等配件，根據不同地質及使用要求可以通過硅黃銅連接管連接，任意增加鍍銅接地棒的長度。頂端采用驅動頭（連接螺栓）連接，共接地棒打深時打擊使用。末端采用特制鉆頭（連接螺栓）

連接，將接地棒打深。

1）鍍銅層厚度≥0.254mm

2）抗拉強度60000n/cm²

3）平直度誤差≤1mm/m

4）銅層可塑性：接地棒（線）彎曲30度時，折角內外緣無裂縫現象。

5）銅層結合度：可以按照要求的長度連接接地棒，接地棒可以深入地下30m，而不受任何可能增加土壤電阻率及接地電阻的氣候條件（如干旱和霜）的影響。

6.2零歐復合接地體

6.2.1簡介：

“零歐復合接地體”屬于山西捷力通防雷科技有限公司為解決城市硬化路面不容易施工、接地體容易腐蝕、導電性能不穩定、對環境土壤污染等特點而開發出的新型產品，擁有發明專利，能夠有效解決問題、讓接地變得簡單實用并且接地壽命增加。特別適用于城市硬化路面不容易開挖場合、深井接地、高土壤電阻場合、高腐蝕性場合，沿海地區。

6.2.2特點：

“零歐復合接地體”的研發方法科學縝密，材料選用石油提煉物、碳、高純石墨、銅材等為主材，結合傳統產品的優缺點，經過六年進行步步鉆研，打破傳統金屬部件連接模塊，實現復合材料的直接連接，解決了金屬制品發生腐蝕后與降阻模塊出現空隙、導致石墨接地網中斷失效的問題。產品優點：質輕、低電阻率、力學性能優良、防腐性能好、環保無污染、使用壽命長、適用范圍廣、占地面積小。

本產品主要有以下特點：

1.體積密度小，零歐復合接地系統的本體密度只有銅的1/5，重量更輕，方便、輕巧，便于人工攜帶。

2.電阻率小，零歐復合接地體的導電性比一般非金屬礦高近一百倍，勝過一個良好的金屬導體（純銅等），有利于建設高品質的地網，且不易被偷走。

3.本發明抗壓強度不小于 30Mpa，在接地網施工中，可以充分夯實，提高大

突波電流的宣泄。

4.抗折強度不小于 13.5Mpa，在接地網施工中，零歐復合材料接地體的韌性好，不易破損。

5.防腐性能好，由于零歐復合接地系統的構件是經高溫?zé)Y(jié)和高溫電解而生產成形，因此在內部充滿很多密實的氣孔，雜質不易滲透到石墨中，土壤當中的分子與石墨分子之間不易發生化學等反應，其產品結構本身能夠很好的起到保護作用，特別適合干燥土壤的接地使用。

6.零歐復合接地系統的構件經高溫電解而成，所有有害雜質全部排出，化學性質不活潑，無污染、不溶于水、稀酸、稀堿和有機溶劑，對周邊的土壤不會改變，適應很多特殊高要求環境。

7.采用紙箱或者木箱包裝，節約了運輸成本。

8.壽命長，零歐復合材料接地體系統的構件經過高溫電解處理，分子與分子之間的化學成為非常穩定，因此產品不易腐蝕、長壽命、不容易碎，可使用壽命達 50 年以上。

9.采用穩定石墨型非金屬導體材料做為導電介質，其導電性不受季節影響。

10.能吸濕保濕、能保持與土壤有效接觸，接地電阻底。

11.在高土壤電阻率地區，能有效降低地網接地電阻。

12.耐大工頻和沖擊電流沖擊，電阻穩定。

13.耐腐蝕、無毒、使用壽命長、安裝簡便。

14.連接材質有石墨連接螺栓、柔性石墨線、鍍鋅扁鋼、鍍銅扁鋼、純銅導體、鍍錫銅等材料，焊接方式可采用螺栓連接、電焊、熱熔焊的方式，施工簡捷、方便。

15.零歐復合材料接地體可作為垂直接地體、也可作為水平接地體，運用靈活。
