1 范圍
本標準規定了天氣雷達鋼塔的設計、施工和驗收的要求及試驗方法。
本標準適用于天氣雷達鋼塔建設過程中的設計、施工和驗收。

2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB 50007 建筑地基基礎設計規范
GB 50009-2012 建筑結構荷載規范
GB 50011 建筑抗震設計規范
GB 50017-2017 鋼結構設計標準
GB 50021 巖土工程勘察規范
GB 50068 建筑結構可靠性設計統一標準
GB 50135-2019 高聳結構設計標準
GB 50153 工程結構可靠性設計統一標準
GB 50191 構筑物抗震設計規范
GB 50205 鋼結構工程施工質量驗收規范
GB 50755-2012 鋼結構工程施工規范
GB 51203-2016 高聳結構施工質量驗收規范
MH／T 6012-2015 航空障礙燈
QX／T 2-2016 新一代天氣雷達站防雷技術規范

3 術語和定義
GB 50009和GB 50068界定的以及下列術語和定義適用于本文件。為了便于使用，以下重復列出了GB50009和GB50068中的某些術語和定義。

3.1
設計基準期 design reference period
為確定可變荷載代表值而選用的時間參數。
［GB 50009-2012，定義2.1.5］

3.2
承載能力極限狀態 ultimate limit states
對應于結構或結構構件達到最大承載力或不適于繼續承載的變形的狀態。
［GB 50068-2018，定義2.1.14］

3.3
正常使用極限狀態 serviceability limit states
對應于結構或結構構件達到正常使用的某項規定限值的狀態。
［GB 50068-2018，定義2.1.15］

3.4
標準組合 characteristic／nominal combination
正常使用極限狀態計算時，采用標準值或組合值為荷載代表值的組合。
［GB 50009-2012，定義2.1.15］

3.5
基座平臺 pedestal platform
安裝在鋼塔柱體頂端的用于承載天氣雷達設備基座的鋼板平臺。

3.6
塔頂安裝維護平臺 installment and maintenance platform
安裝在鋼塔柱體上用于安裝維護雷達設備和附屬設施的鋼板網平臺。

4 設計

4.1 基本規定
4.1.1 設計基準期
天氣雷達鋼塔設計基準期為50年。
4.1.2 設計使用年限
4.1.2.1 天氣雷達鋼塔設計使用年限為50年。
4.1.2.2 建于既有建筑物或構筑物上的鋼塔，設計使用年限宜與既有結構的后續設計使用年限相匹配。
4.1.3 可靠性
天氣雷達鋼塔可靠性設計應符合GB50068和GB50153的規定。
4.1.4 地基基礎
天氣雷達鋼塔地基基礎設計應符合GB50007和GB 50135-2019第7章的規定。設計前，應按GB 50021的規定進行巖土工程勘察。

4.2 結構
4.2.1 重要性系數
天氣雷達鋼塔安全等級為二級時，結構重要性系數應不小于1.0。安全等級為一級時，結構重要性系數應不小于1.1。
4.2.2 鋼塔柱體
天氣雷達鋼塔架設計應符合GB 50135-2019第5章、GB50017-2017中3.2的規定，應采用自立式高聳空間桁架結構，結構節點處各桿件的軸線應交匯于一點，結構截面應為邊數為偶數的多邊形。
注：桁架為桿件通過焊接、鉚接或螺栓連接而成的支撐結構。
4.2.3 荷載
天氣雷達鋼塔結構設計荷載應符合 GB 50135-2019第4章的規定。荷載可分為：
a）永久荷載：天氣雷達天線基座、天線罩、附屬設施、基座平臺和塔頂安裝維護平臺自重；
b）可變荷載：風荷載、雪荷載、覆冰荷載、安裝檢修荷載、溫度作用、天氣雷達運行的振動作用。
4.2.4 抗震
4.2.4.1 天氣雷達鋼塔的抗震設防類別一般為標準設防類（丙類）。抗震設防烈度應采用其所在地的抗震設防基本烈度，但建于建筑物上的天氣雷達抗震設防烈度可采用建筑物的抗震設防烈度，并應在抗震驗算時考慮建筑物的影響。
4.2.4.2 天氣雷達鋼塔抗震作用驗算方法應符合GB50011和GB50191的規定。
4.2.4.3 天氣雷達鋼塔結構及地基基礎應進行抗震驗算；鋼塔結構抗震性能化設計應符合GB50017-2017第17章的規定。
4.2.4.4 應對天氣雷達鋼塔結構及地基基礎進行抗震驗算，驗算方法應符合GB50011和GB 50191的規定。
4.2.4.5 天氣雷達鋼塔的抗震設防類別一般為標準設防類（丙類）?？拐鹪O(shè)防烈度應采用其所在地的抗震設防基本烈度，但建于建筑物上的天氣雷達抗震設防烈度可采用建筑物的抗震設防烈度，并應在抗震驗算時考慮建筑物的影響。
4.2.4.6 天氣雷達鋼塔結構抗震性能設計應符合GB50017-2017第17章的規定。
4.2.5 荷載組合
天氣雷達鋼塔荷載應按承載能力極限狀態和正常使用極限狀態進行設計。承載能力極限狀態設計應采用荷載效應的基本組合，組合值應符合GB50135-2019的3.0.7和3.0.8的規定；正常使用極限狀態應分別按荷載效應的標準組合，組合值應符合GB 50135-2019的3.0.9和3.0.10的規定。
4.2.6 控制條件
天氣雷達鋼塔結構設計荷載組合應符合GB50009-2012的3.2的規定，在以風荷載為主的荷載標準組合作用下，天氣雷達鋼塔控制精度應滿足下列要求：
a）塔頂水平位移與塔高比值小于1／300；
b）自振頻率大于1Hz；
c）搖擺速度小于1m／s；
d）方位角偏差小于0.125°，俯仰角偏差小于0.125°。
4.2.7 基礎底面
在正常使用極限狀態和荷載效應的標準組合的作用下，天氣雷達鋼塔基礎底面不應出現零應力區。
4.2.8 平臺
4.2.8.1 基座平臺（位置參見附錄A的圖A．1）設計應滿足下列要求：
a）采用實心鋼板拼接；
b）形狀為球形，尺寸與天氣雷達天線罩底部相同，半徑尺寸為鋼塔柱體中心點至頂點的長度。
4.2.8.2 塔頂安裝維護平臺（位置參見圖A．1）設計應滿足下列要求：
a）采用重型鋼板網拼接；
QX/T 588-2020
b）形狀為圓形，半徑尺寸大于雷達天線罩尺寸，尺寸差不小于3m X/T 2-2016,6.3m[QX/T 2-2016,6.4];
c）四周安裝高度不低于1.2m的護欄，護欄高度影響雷達探測時，選用不影響雷達探測性能的材質；
d）平臺支撐結構與鋼塔柱體相連。
4.2.9 通行梯
基座平臺至塔頂安裝維護平臺應設置通行步梯，塔頂安裝維護平臺至地面應安裝通行步梯或電梯，鋼塔高度超過40m時，可在中間增設休息區。通行梯設計應滿足下列要求：
a） 步梯：
-臺階寬度應大于750mm，踏步高度均勻，具備防滑功能；
-臺階兩側應設置欄桿扶手，高度不小于900mm；
b）電梯：設置的電梯井道結構與鋼塔柱體應抗扭連接。

4.3 布線
4.3.1 走線槽
走線槽應滿足天線雷達線纜布放類型、規格、數量及走線路徑要求，截面不小于250mmx100mm，mmx100并與塔身連接。
4.3.2 電井
強電井和弱電井的位置、走向和尺寸應符合天氣雷達走線要求。如果在同一電井內，強電電纜與弱電電纜的間距應不小于300mm。

4.4 安全
4.4.1 防雷
天氣雷達鋼塔應設置防雷設施。防雷設計應符合QX／T 2-2016第6章和第7章的規定。
4.4.2 航空警示
位于機場凈空保護區、航路下方的天氣雷達鋼塔應設置航空障礙燈，并符合MH／T 6012-2015的規定。

5 施工
5.1 應對天氣雷達鋼塔結構構件和加工構件進行預拼裝，鋼塔設計方和雷達生產商應對預拼裝進行聯合檢查。天氣雷達鋼塔的材料、焊接、緊固件連接、部件加工、構件組裝和鋼結構預拼裝應符合GB50755-2012第4章一第9章的規定。
5.2 天氣雷達鋼塔結構構件的運輸應符合GB 51203-2016中5.6的規定。
5.3 天氣雷達鋼塔安裝包括鋼塔柱體、基座平臺、雷達天線基座、雷達球罩、塔頂安裝維護平臺、平臺支撐結構和護欄；安裝塔頂維護平臺的附屬設施、設備時，應注意平衡平臺載重。天氣雷達鋼塔的安裝、測量與檢測應符合GB 50755-2012第10章一第14章的規定。
5.4 天氣雷達鋼塔施工安全與環境保護應符合GB50755-2012第15章的規定。

6 驗收
6.1 在天氣雷達鋼塔安裝前，應對地基基礎和地腳錨栓進行驗收，并符合GB51203-2016第4章的規定。
6.2 天氣雷達鋼塔驗收應符合GB50205和GB 51203-2016第3章及第5章的規定?？蓪?duì)鋼塔柱體結構安裝、塔頂維護平臺安裝、天線安裝等進行階段驗收；工程全部完成后，應進行竣工驗收。
6.3 天氣雷達鋼塔水平精度應滿足雷達測試驗收要求。結構振動不符合要求時，應采取塔體振動控制措施并達到驗收要求。

附錄A
（資料性附錄）

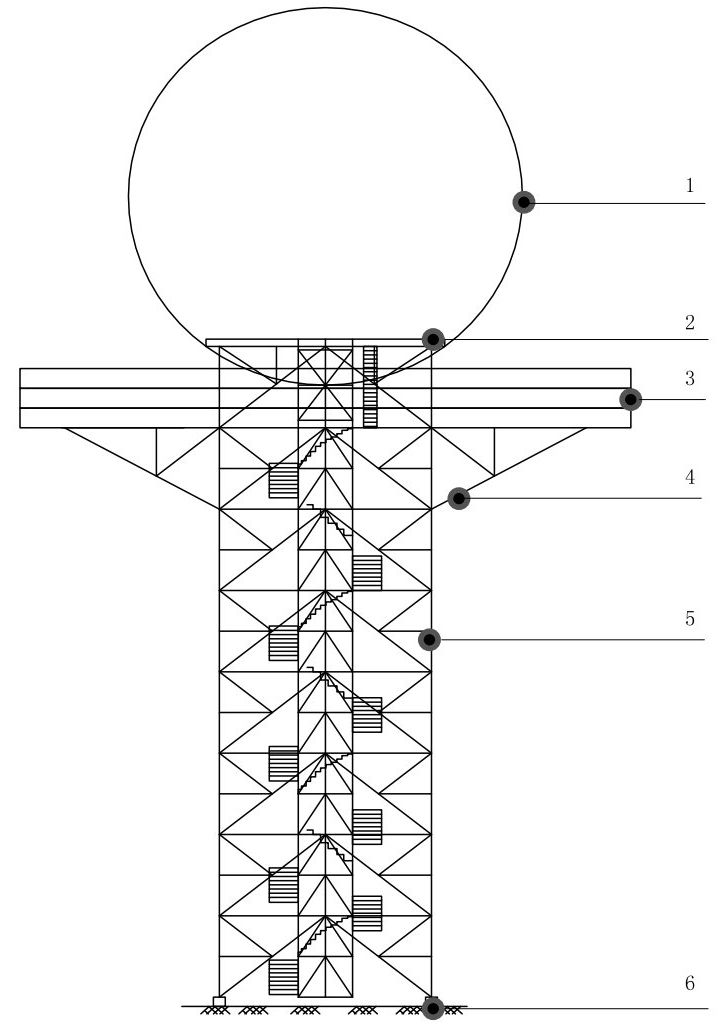

天氣雷達鋼塔設計圖示例
圖A．1給出了天氣雷達鋼塔設計圖示例，基座平臺和塔頂安裝維護平臺位置如圖所示。

1-天線球罩；
2-基座平臺；
3-塔頂安裝維護平臺；
4-平臺支撐結構；
5-鋼塔柱體；
6-地面。

參考文獻
[1] GB 7588-2003 電梯制造與安裝安全規范
[2] GB／T 13912-2002 金屬覆蓋層 鋼鐵制件熱浸鍍鋅層技術要求及試驗方法
[3] GB 50223-2008 建筑工程抗震設防分類標準
[4] QX/T 461-2018 C波段多普勒天氣雷達
[5] QX/T 462-2018 C波段雙線偏振多普勒天氣雷達
[6] QX/T 463-2018 S波段多普勒天氣雷達
[7] QX/T 464-2018 S波段雙線偏振多普勒天氣雷達
[8] YD/T 5131-2019 移動通信工程鋼塔桅結構設計規范
