一、功能與特點
JLT-ATLX型智能防雷箱用于防止雷電過電壓和瞬態過電壓對一級（B級）電源系統和用電設備造成的損壞。
其主要特點是：
l 采用溫控?cái)嗦芳夹g(shù)，并內置過流保護電路，徹底避免火險發生
l 壓敏串放電管電路，特別適合鐵路電源系統
l 狀態顯示（三相電源每一相線均有狀態顯示）
l 安裝方便，維護簡單
l 工藝考究，能在酸、堿、塵、鹽霧及潮濕等惡劣環境下長期工作
l 可對防雷模塊、保護開關的工作狀態、雷擊信息（雷擊次數、峰值、極性、時間）、電網信息（三相線電壓、相電壓、工作電流、剩余電流）及接地電阻進行采集和數據上傳
l 配備10寸液晶觸摸顯示屏，各項參數直觀明了，具備各種報警信息。
l 以太網接口，MODBUS-TCP標準協議。
二、防雷技術參數
|
交流電源浪涌保護器 |
||
|
產品型號 |
HPD B80G/275/4P |
HPD C40G/275/4P |
|
標稱工作電壓UN |
220VAC |
220VAC |
|
最大持續運行電壓Uc |
275VAC |
275VAC |
|
放電電流In（8/20us） |
40kA |
20kA |
|
最大通流容量Imax（8/20us） |
80kA |
40kA |
|
限制電壓UB（8/20us 3kA） |
≤1000V |
≤1000V |
|
沖擊放電電壓Up |
≤2100V |
≤1500V |
|
沖擊放電電壓Uimp（1kV/us） |
≤1500V |
≤1500V |
|
壓敏電壓UV |
430V |
360V |
|
直流點火電壓UG |
600V |
600V |
|
響應時間 |
≤100ns |
|
|
IP防護等級 |
IP20 |
|
|
阻燃等級，符合UL94 |
V0 |
|
|
工作環境 |
溫度－40～＋70℃，相對濕度≤96％，海拔高度≤3000m |
|
|
箱體 |
||
|
IP防護等級 |
IP20 |
|
|
絕緣耐壓 |
AC3000V50Hz1min |
|
|
絕緣電阻 |
DC500V不小于500MΩ |
|
|
沖擊耐壓 |
1.2/50us6000V，10次，無閃絡擊穿 |
|
三、浪涌峰值記錄終端技術參數
|
名稱 |
描述 |
|||||
|
通訊接口 |
RS485 |
MODBUS RTU協議 |
||||
|
波特率1200/2400/4800/9600/19200可選，默認9600；校驗位N；數據位8；停止位1 |
||||||
|
設備地址1～255可選，接于觸摸屏COM2口，地址設定為1 |
||||||
|
通道 采集：T01～T04 |
4路，接線端子，光電隔離，無源干接點接入，閉合告警，斷開正常；通道告警狀態時有LED指示燈和蜂鳴報警 |
采集SPD、防雷箱失效、空開跳閘狀態，設備可記錄10條通道報警信息，信息內容包括報警通道編號/報警日期/時間 |
||||
|
1 路浪涌采集通道 |
雷擊浪 涌信息 |
記錄浪涌電流次數、極性、峰值大小、雷擊發生日期/時間，最大計數 9999 次 |
||||
|
觸發電流 |
0.5/1/2.5/5kA可選，默認為5kA |
|||||
|
分辨率 |
0.1kA |
|||||
|
采集頻率 |
10次/秒 |
|||||
|
浪涌類型 |
T1/T2/T3（本設備默認測試T2/T3） |
|||||
|
傳感器 |
微型羅氏線圈，采集范圍 0.5～100kA，T1 類型線圈不同，訂購需提前說明 |
|||||
|
接口 防護 |
串 口 |
內置浪涌保護電路，4000V雷擊保護 |
||||
|
外殼 材料 |
ABS，灰色，阻燃V0 |
|||||
|
工作 環境 |
-20～70℃ |
|||||
|
功能描述 |
通道采集 |
T01對應SPD模塊（4模塊遙信串接）；T02對應后備保護開關 |
提供文字、顏色、聲音報警 |
|||
四、多功能電力儀表技術參數
|
名稱 |
描述 |
|
|
通訊接口 |
RS485 |
MODBUS RTU協議 |
|
波特率1200/2400/4800/9600/19200可選，默認9600；校驗位N；數據位8；停止位1 |
||
|
設備地址1～255可選，接于觸摸屏COM3口，地址設定為1 |
||
|
相電壓 |
UA/UB/UC，400VAC±1％+1個字 |
|
|
線電壓 |
UAB/UBC/UCA，400VAC±1％+1個字 |
|
|
工作電流 |
AC5A，互感器變比100/5，精度±1％+1個字 |
|
|
剩余電流 |
0-2000mA±1％ |
|
五、地網狀態監測終端技術參數
|
名稱 |
描述 |
|
|
通訊接口 |
RS485
|
波特率1200/2400/4800/9600/19200可選，默認9600；校驗位N；數據位8；停止位1 |
|
設備地址1～255可選，接于觸摸屏COM2口，地址設定為2 |
||
|
RS232 |
用于接入型浪涌峰值記錄終端的專用通信接口 |
|
|
測量方式 |
三極：接地電阻測試；兩極：等電位聯結電阻 |
|
|
測試數值 |
平均值/最大值/最小值，顯示屏顯示平均值 |
|
|
測量時間 |
8秒/次，可調 |
|
|
溢出顯示 |
測試值超過量程范圍是顯示OL |
|
|
測量方法 |
額定電流變極法，測量電流100mA，800Hz |
|
|
測試范圍 |
0～20Ω |
|
|
分辨率 |
0.01Ω |
|
|
接地電壓 |
AC500V |
|
|
過載保護 |
測量接地電阻時，測試時各極之間AC280V，3秒 |
|
|
外殼材料 |
PC+ABS，灰色，阻燃V0 |
|
|
安裝方式 |
標準35mm導軌 |
|
|
工作環境 |
-40～85℃，0～95% RH |
|
六、接地測試回路控制器計數參數
|
名稱 |
描述 |
|
|
通訊接口 |
RS485
|
波特率1200/2400/4800/9600/19200可選，默認9600；校驗位N；數據位8；停止位1 |
|
設備地址1～255可選，接于觸摸屏COM2口，地址設定為3 |
||
|
接地電阻測試回路 |
3路接地電阻，被測接地極獨立，共用1組電壓極/電流極，回路最大電流10A |
|
|
接地電壓測試回路 |
3路接地電壓，被測接地極獨立，與接地電阻共用電壓極，回路最大電流10A |
|
七、環境參量技術參數
|
名稱 |
描述 |
|
|
通訊接口 |
RS485
|
波特率1200/2400/4800/9600/19200可選，默認9600；校驗位N；數據位8；停止位1 |
|
設備地址1～255可選，默認為1，接于觸摸屏COM3口，地址設定為2 |
||
|
溫度 |
-40-100℃±1℃ |
|
|
濕度 |
0-100％RH±3％ |
|
|
一氧化碳 |
0-1000ppm±5％ |
|
八、觸摸屏操作說明

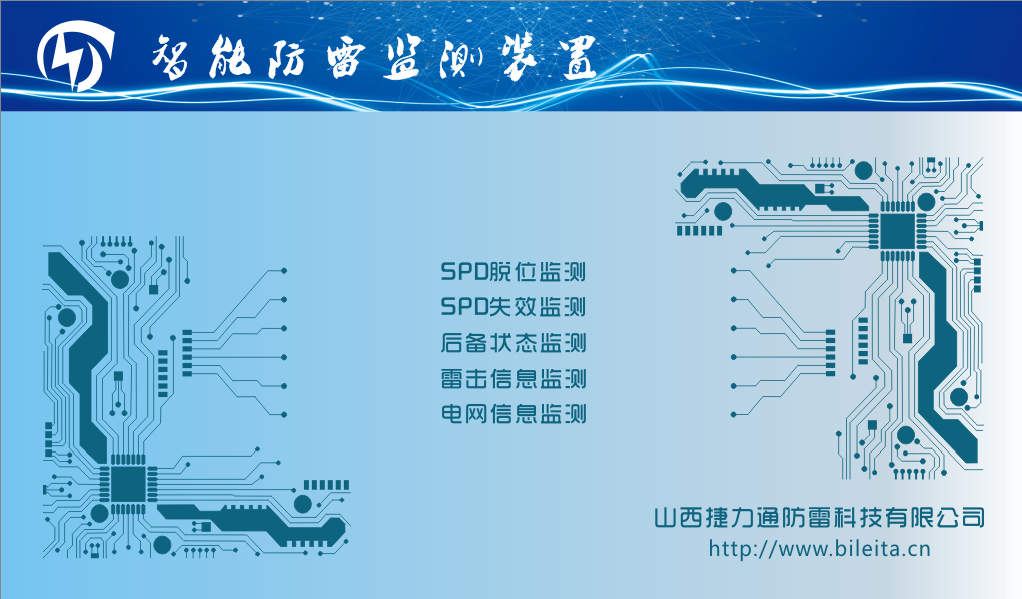

8.1歡迎界面
8.2監測主界面：左上角設置雷擊監測模塊/電網監測模塊及電阻模塊的通訊狀態指示燈，綠色正常，紅色異常；右側喇叭標志無報警時隱藏不顯示，有報警（后備保護開關跳閘、SPD模塊失效或脫位、剩余電流超限、接地電阻超限、接地電壓超限）時會彈出，點擊喇叭位置可以進行消音操作。
8.3接地電阻監測界面：可提供三路接地電阻的獨立測試和全部測試按鈕，及數值顯示。

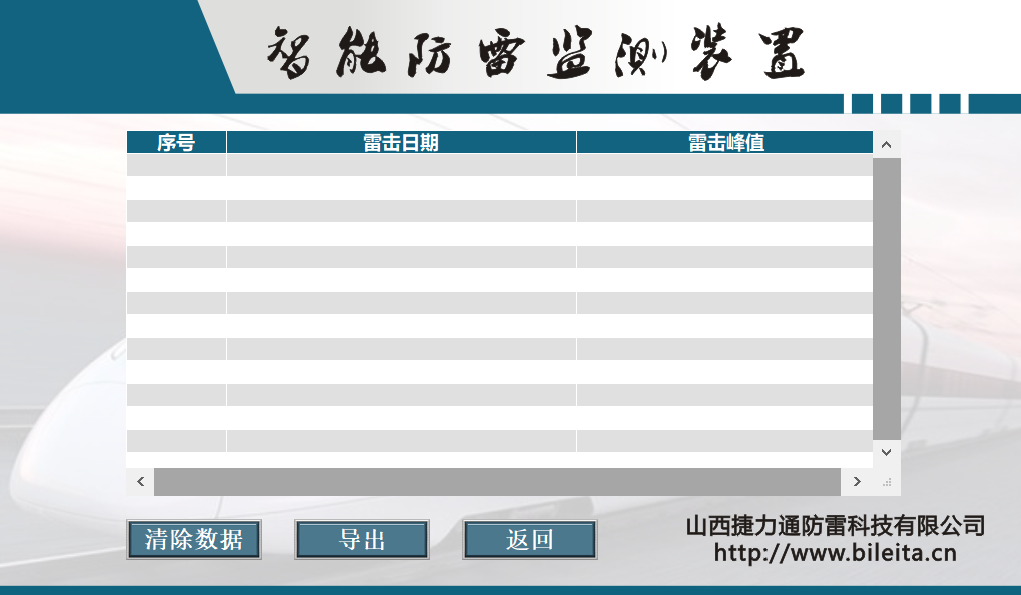

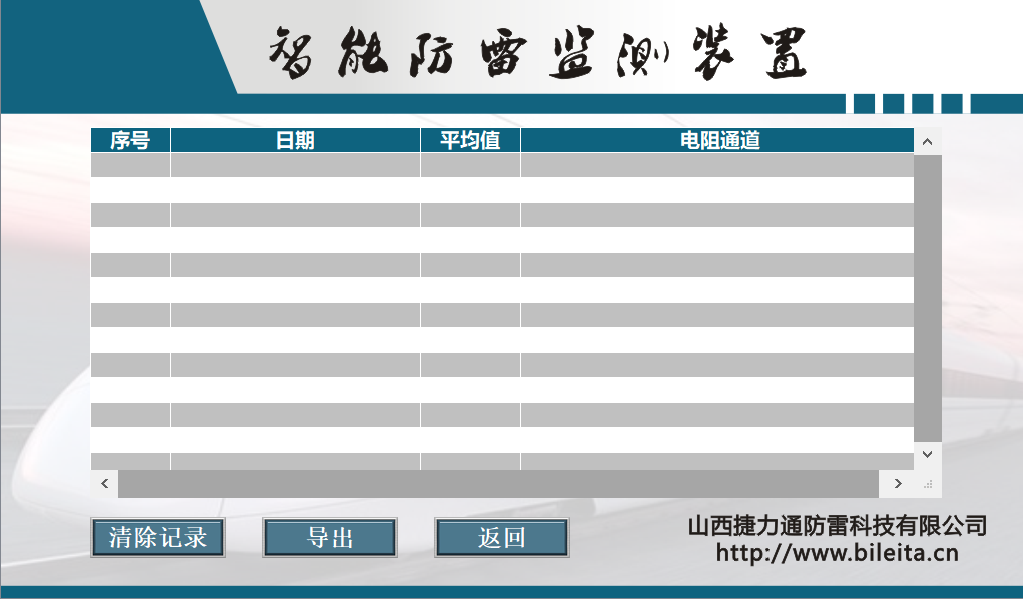

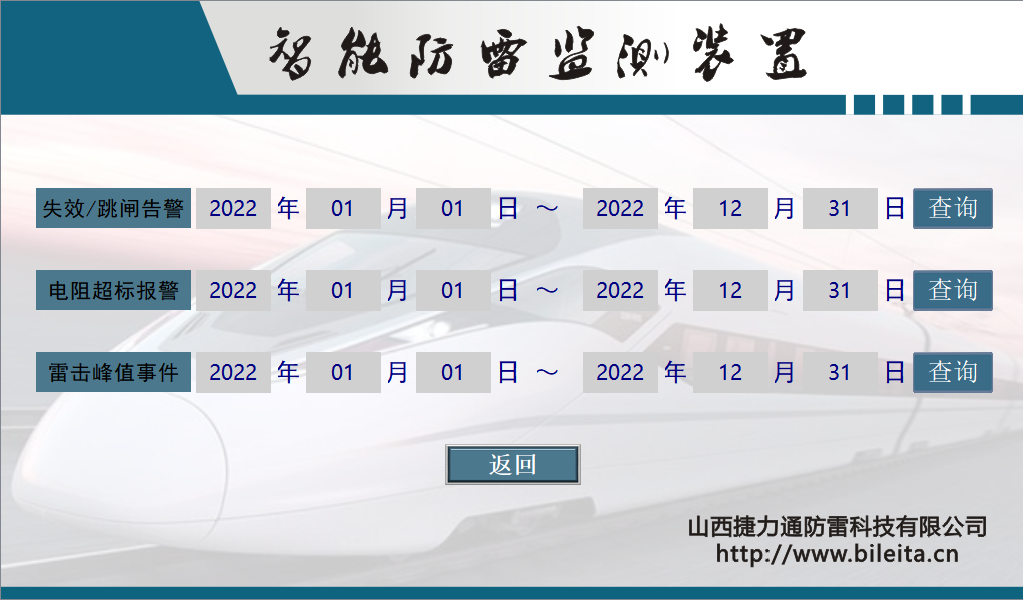

8.4報警記錄查詢界面：可提供監測模塊通訊狀態、SPD脫位或失效、剩余電流超限及雷擊峰值事件的記錄查詢。點擊清除按鈕，可以清除已有的報警記錄，點擊導出可將記錄導出到U盤（此操作需先將U盤插入觸摸屏背面的USB口，再點擊導出按鈕）

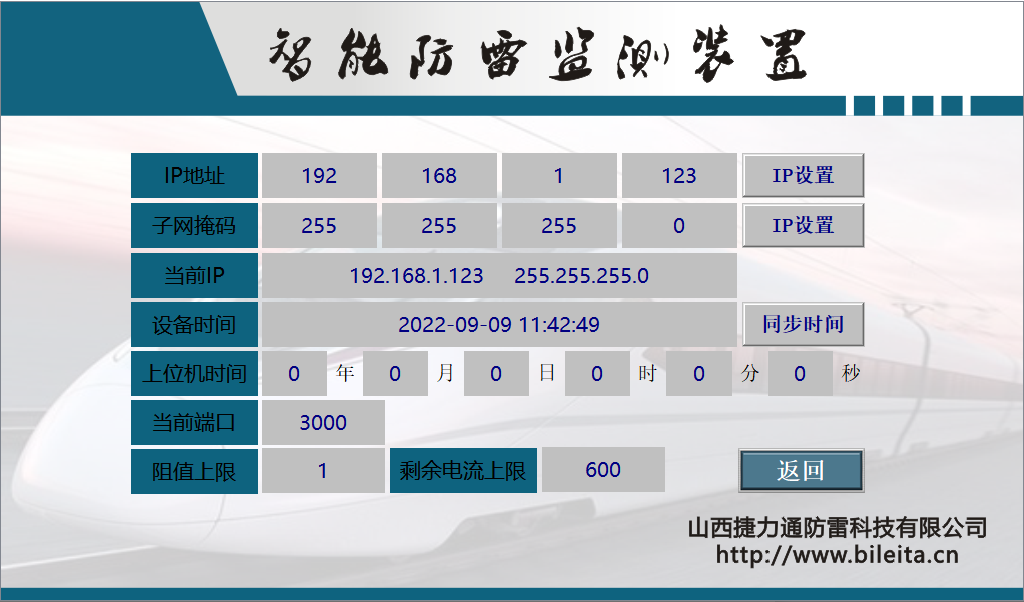

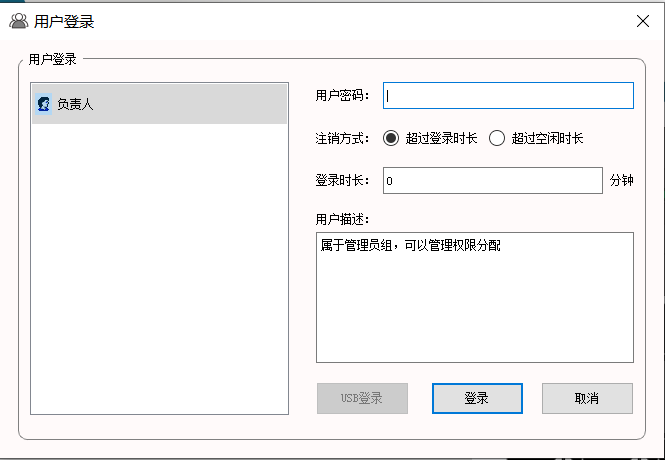

8.5參數設置界面：點擊監測主界面的參數設置按鈕，彈出密碼窗口，輸入密碼123后點擊確認，進入?yún)?shù)設置界面；本界面下可以對觸摸屏的網絡信息（IP及子網掩碼）、本地時間、剩余電流報警上限進行設置。

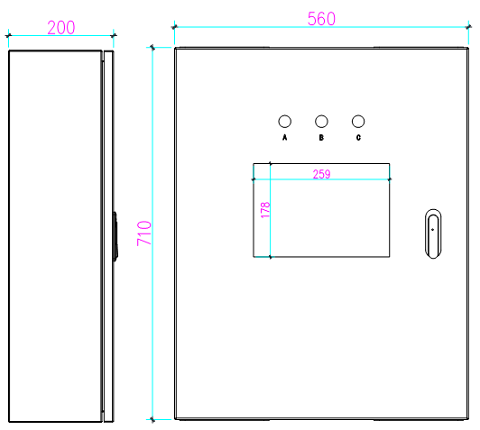

九、結構尺寸

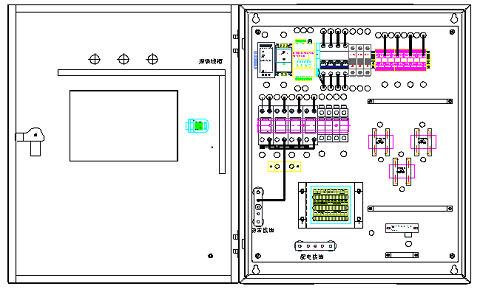

十、內部布局圖

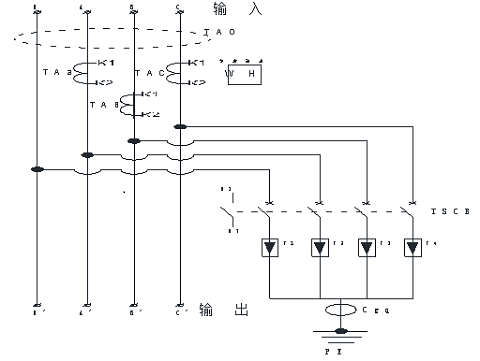

10.1一次原理圖

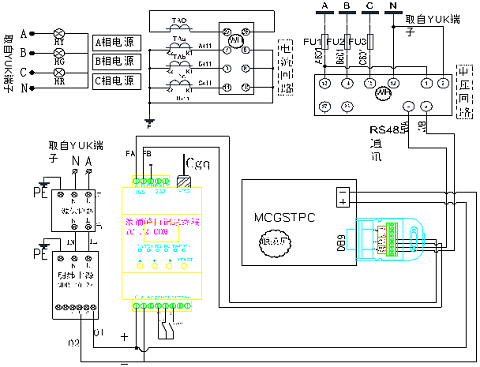

10.2二次原理圖
十一、安裝維護說明
11.1.1防雷箱壁掛安裝，下部進出線方式。請?jiān)跀嚅_電源的情況下安裝，以免發生意外。
11.2凱文接線方式（即串聯接線，有進線有出線具體參考附件1）：將電源進線（取自前級配線柜中總開關下部出線側，原總開關出線側到分配電開關之間的主電纜需拆除）“A、B、C、N”全部穿過剩余電流互感器，再將A、B、C分別穿過A/B/C相的工作電流互感器后與N線接入防雷箱的進線端子（每相都設置了2位端子，進線在左，出線在右），出線的A、B、C、N線接出接至前級配電柜中分配電開關的進線側。進入防雷箱的地線箱內“PE”端子排。
11.3常規并聯接線方式：將電源進線（取自前級配線柜中總開關下部出線側，原總開關出線側到分配電開關之間的主電纜不需改變）直接接入防雷箱的進線端子，注意此種接線方式殘壓高不利于設備保護，并且工作電流和剩余電流都不能采集到數據。
11.4防雷箱無需特別維護，只需定期檢查其連接是否松動，工作狀態指示是否正常。也可根據上位機的告警信息進行針對性維護。
11.5防雷箱內浪涌保護器為插拔式，運行前（日常維護時）必須檢查是否松動。
十二、通信規約
請與廠家聯絡索取通信規約資料。
