一、地理環境分析：



襄垣縣位于山西省東南部，太行山的西麓，上黨盆地之北。地理坐標為東經112°42′-113°14′，北緯36°23′-36°44′之間。東與黎城分界;西和沁縣相連;南與潞城、長治郊區、屯留接壤;北和武鄉為鄰。全縣東西長48公里，南北寬40公里，總面積為1160平方公里。



襄垣全境地形西北高而東南低，屬半山丘陵地區，平均海拔在1000米左右，是內陸黃土高原的一部分。魏灰山海拔1725米，為境內最高山峰(強計鄉井背村);最低海拔800米(北底鄉合河口)。縣城為境內最大盆地，南北長10公里，東西寬40公里，全縣總面積1160平方公里，折合174萬畝。按地貌劃分:丘陵占57.5%，山區占31.9%，平川占10.6%.。





襄垣大陸性氣候特別顯著，平均氣溫8°-9℃，四季分明，七、八、九月氣候最高，平均達23.4℃，極端最高氣溫為38.1℃。十二月、一月、二月氣溫最低，平均為-8.1℃，極端最低氣溫為-29.1℃。年平均降雨量在550毫米左右，大部集中于七、八、九三個月。全年無霜期一般為166天左右，最短118天，最長197天。



二、設計依據：



GB 50057-2010     《建筑物防雷設計規范》（2010版）



GB 50343—2004  《建筑物電子信息系統防雷技術規范》



GB 50174-93     《電子計算機機房設計規范》



IEC 61312       《雷電電磁脈沖的防護》



IEC 61646       《SPD電源防雷器》



GB50052-95     《供配電系統設計規范 》



三、具體實施方案



1. 接地是防雷的重要組成部分是防雷裝置的基礎，使雷電流更好的瀉入大地，為保證機房或系統的接地阻值，還應盡量減小引下線的電阻值。



依據防雷規范要求，引下線選用:35平、25平的銅芯地線：銅絞線、熱鍍鋅扁鋼、熱鍍鋅圓鋼、特殊行業或特殊設備采用智能絕緣引下線。



接地體的具體位置和引下線的具體路由，在施工時以盡可能的減少引下線的長度。



通過增大導線載面和減小引下線長度的措施，來盡量減小接地引線的電阻值。





2、垂直接地體可采用燒制型YBD-01T膨脹石墨接地體、銅包鋼接地棒、銅材、熱鍍鋅鋼材（鋼管、圓鋼、角鋼、扁鋼）、離子接地棒、鋅包鋼或其它新型接地材料，水平接地體一般采用純銅線、鍍銅線、熱鍍鋅扁鋼、鋅包鋼等。

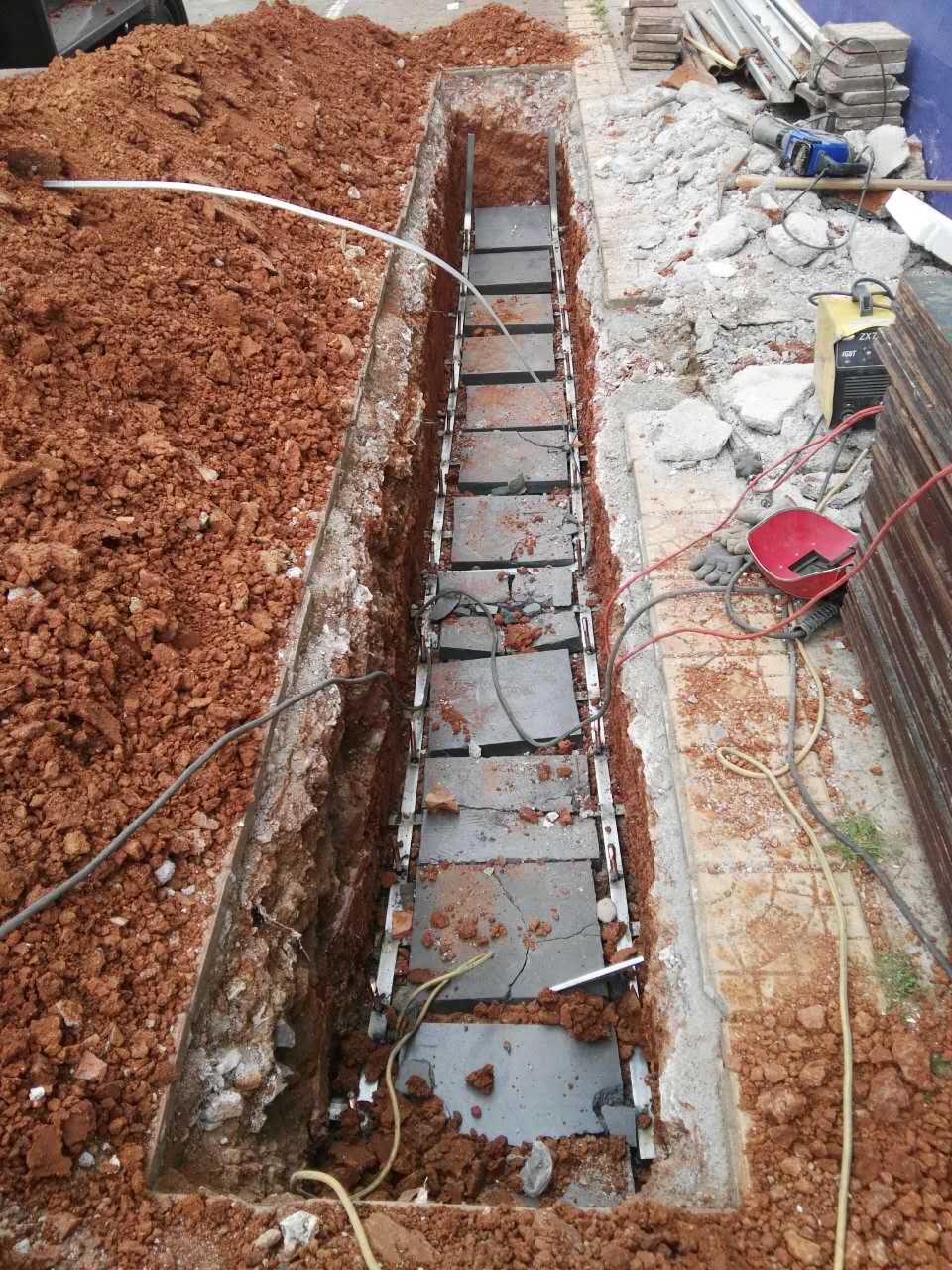

3、地網施工布置



地網布置依據地形設計為 L型、口型、一字、H型或圓型，本次接地地網根據地形設計為一字型。



5、地網挖掘



接地地網挖掘深度大于0.8米，寬度不小于0.8米，長度不小于9米根據土壤如：石頭、沙土、建筑垃圾、黃土等情況，北方城市一定要達到凍土層以下。



6、焊接與防腐處理



接地體（線）的連接應采用焊接，焊接處焊縫應飽滿并有足夠的機械強度，常見的焊接分為：電焊與放熱焊接。焊接不得有夾渣、咬肉、裂紋、虛焊、氣孔等缺陷，焊接處的藥皮敲凈后，刷瀝青做防腐處理。

采用搭接焊時，其焊接長度如下：



1）鍍鋅扁鋼不小于其寬度的2倍，三面施焊。（當扁鋼寬度不同時，搭接長度以寬的為準）。敷設前扁鋼需調直，煨彎不得過死，直線段上不應有明顯彎曲，并應 立放。



2）、鍍鋅圓鋼焊接長度為其直徑的6倍并應雙面施焊（當直徑不同時，搭接長度以直徑大的為準）。



3）鍍鋅圓鋼與鍍鋅扁鋼連接時，其長度為圓鋼直徑的6倍。



4）鍍鋅扁鋼與鍍鋅鋼管焊接時，為了連接可靠，除應在其接觸部位兩側進行焊接處，還應直接將扁鋼本身彎成弧形與鋼管焊接。
