我單位山西捷力通防雷科技有限公司于2016年5月承包呂梁興縣變電站防雷工程，經捷力通防雷公司技術人員現場考察，發現以下問題：



1、無外部防雷



2、無內部防雷



3、無防雷接地



防雷設計依據：



《建筑物防雷設計規范》      GB 50057-2010



《建筑物電子信息系統防雷技術規范》（200版）GB 50343-2012



《雷電電磁脈沖的防護》IEC 61312



具體施工方案：



一、外部防雷



由避雷針（或避雷帶、避雷網、避雷針?biāo)?、引下線和接地系統構成外部防雷系統，主要是為了保護建筑物免受雷擊引起火災事故及人身安全事故；在0級保護區即外部作無源保護，主要有避雷針（網、線、帶）和接地裝置（接地線、地極）。



二、內部防雷



電源第一級防護



作為系統電源進線端的主級電涌保護器，可將數萬甚至數十萬伏的雷擊過電壓限制到數千伏。



具體措施1：在站用低壓配電屏交流電源進線端，分別并聯安裝ASP PPS-B120-3DF4電源電涌保護器，作為電源防雷一級保護。共2套。



電源第二級防護



作為系統電源的第二級電涌保護器，對電源前級電涌保護器的限制電壓進行進一步的泄放。



具體措施1：在重要系統（高頻電源屏、消防系統、通信等）電源進線端，分別并聯安裝ASP  PPS-B080-3DF4電源電涌保護器，作為電源防雷二級保護。共20套。



電源第三級防護



作為系統電源的第三級電涌保護器，對電源前兩級電涌保護器的限制電壓再次進行的泄放。



具體措施1：在高頻電源屏輸出直流母線輸出端，并聯安裝ASP PPS-B080-1DF4組合型(220VDC)電源電涌保護器，作為電源第三級防雷保護。

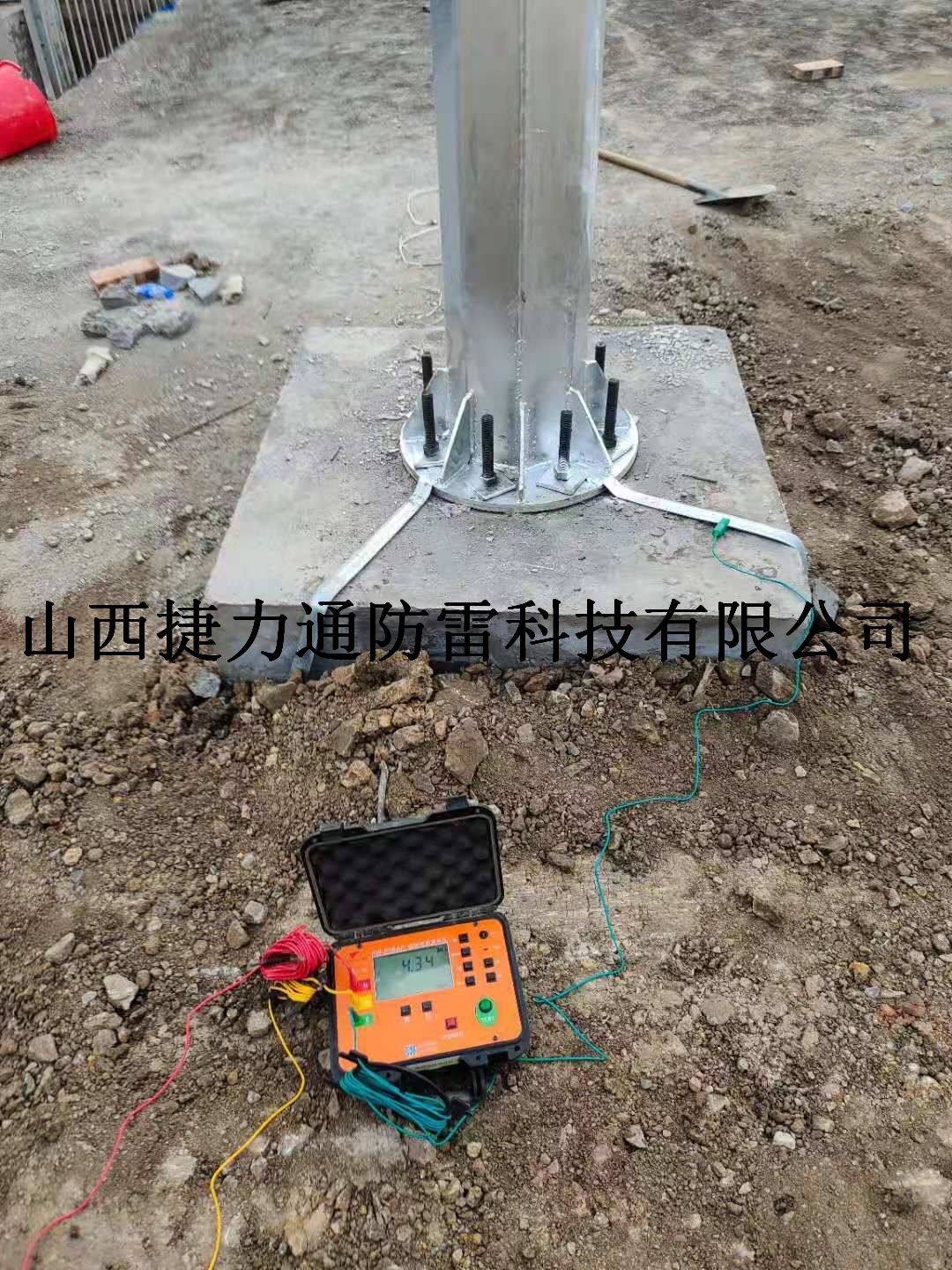

三、防雷接地部分



1、材料



垂直接地體可采用燒制模塊、非金屬接地體、銅包鋼接地棒、銅材、熱鍍鋅鋼材（鋼管、圓鋼、角鋼、扁鋼）、離子接地棒、鋅包鋼或其它新型接地材料。



2、水平接地體材料



水平接地體一般采用純銅線、鍍銅線、熱鍍鋅扁鋼、鋅包鋼等。



4、地網施工布置



地網布置依據地形設計為 L型、口型、一字、H型或圓型。



5、地網挖掘



接地地網挖掘深度大于0.8米，根據土壤如：石頭、沙土、建筑垃圾、黃土等情況，北方城市一定要達到凍土層以下。
