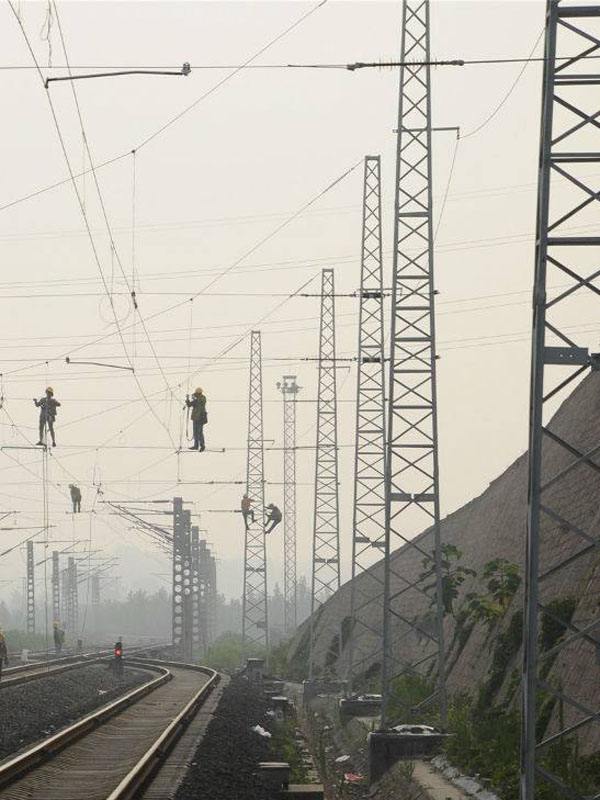

我單位山西捷力通防雷科技有限公司于2016年3月承接榆次大秦鐵路防雷項目，經捷力通防雷公司工作人員現場勘察發現以下問題：(1)外部無直擊雷防護  (2)電源輸入無防感應雷措施 (3)應加裝電源防雷措施   (4)無信號防感應雷措施





防雷設計依據：



1、《建筑物防雷設計規范》GB50057-2010



2、《建筑物防雷工程施工與質量驗收規范》GB50601-2010



3、《建筑物電子信息系統防雷技術規范》GB50343-2012



汾河水庫壩體線路雷電防護工程施工內容：



(1)外部無直擊雷防護



一般是防護直擊雷，它是防雷技術革新的主要組成部分，其技術措施天網和地網可分：接閃器（避雷帶、避雷線等金屬接閃器）、引下線、接地體和法拉第籠。



(2)內部防雷



內部防雷又可分為電源防雷和信號防雷。電源防雷一是在設備供電電源的總進線處安裝大功率的一級電源防雷器，二是在計算機房電源的進線處加裝二級電源防雷器， 信號防雷為了獲得更好的防雷效果，在直流電源前和交流配電箱加裝電源避雷器作為一級防雷



(3)鋼軌防雷箱



由于鋼軌具有良好的導電性，雷擊時大電流經常通過鋼軌傳導到設備，造成設備被雷擊，所以對鋼軌引導的電流必須有效泄放，以杜絕傳導到電氣設備。



(4)防雷接地



環型接地裝置由水平接地體和垂直接地體組成，水平接地體采用40mm×4mm熱鍍鋅扁鋼，垂直接地體采用50mm×50mm×5mm熱鍍鋅角鋼，熱鍍層厚度為60μm，并與水平接地體焊接連通?；A(chǔ)接地體與環型接地裝置在地下每間隔3相互焊接連通一次。接地體埋深應在凍土地區應埋設在凍土層以下，當接地電阻值受地形和土壤限制難以達到要求時，可采取增大地網面積、設置外引接地體、換土、深埋接地體、增加非金屬接地模塊和采用防腐降阻劑等



（5）等電位連接



（1）設備機房的接地及等電位連接結構，應采用星型接地結構。



（2）設備機房應設置安全保護接地、屏蔽接地和電源防雷接地匯集線。接地匯集線宜采用30mm×3mm紫銅排，可各自連接成條形或環型，接地匯集線各采用二根25mm2接地線與機房地網單點冗余連接。



（3）機房內電源防雷箱的接地線，應就近與防雷接地匯集線連接。其它電源SPD、信號SPD的接地線，就近預報接地端子連接。其它設備、機柜外殼等外露可導電部件，應與安全接地匯集線連接。各接地線的截面積，對于電源防雷箱為16mm2，對于電源SPD應為6mm2，對于信號SPD為1.5mm2，對于設備外殼應為2.5mm2，對于金屬機柜應為16mm2。



（4）安裝在鋼軌旁的金屬機柜或接線箱，應可靠接地。嚴禁用鋼軌代替接地線。



（5）光電纜的金屬外鎧及加強芯，應就近接地，其接地連接線的截面積應為10mm2。



（6）接地線上嚴禁設置開關、熔斷器或斷路器。
