山西捷力通防雷科技有限公司于2017年6月承包黃崖洞農村信用社防雷器安裝項目，現在經有關部門驗收合格后已經投入使用。
防雷設計依據：
《建筑物防雷設計規范》 GB 50057-2010
《建筑物電子信息系統防雷技術規范》（200版）GB 50343-2012
《雷電電磁脈沖的防護》IEC 61312
具體施工方案：
一、外部防雷
由避雷針（或避雷帶、避雷網、避雷針?biāo)⒁戮€和接地系統構成外部防雷系統，主要是為了保護建筑物免受雷擊引起火災事故及人身安全事故；在0級保護區即外部作無源保護，主要有避雷針（網、線、帶）和接地裝置（接地線、地極）。
二、內部防雷
電源第一級防護
作為系統電源進線端的主級電涌保護器，可將數萬甚至數十萬伏的雷擊過電壓限制到數千伏。

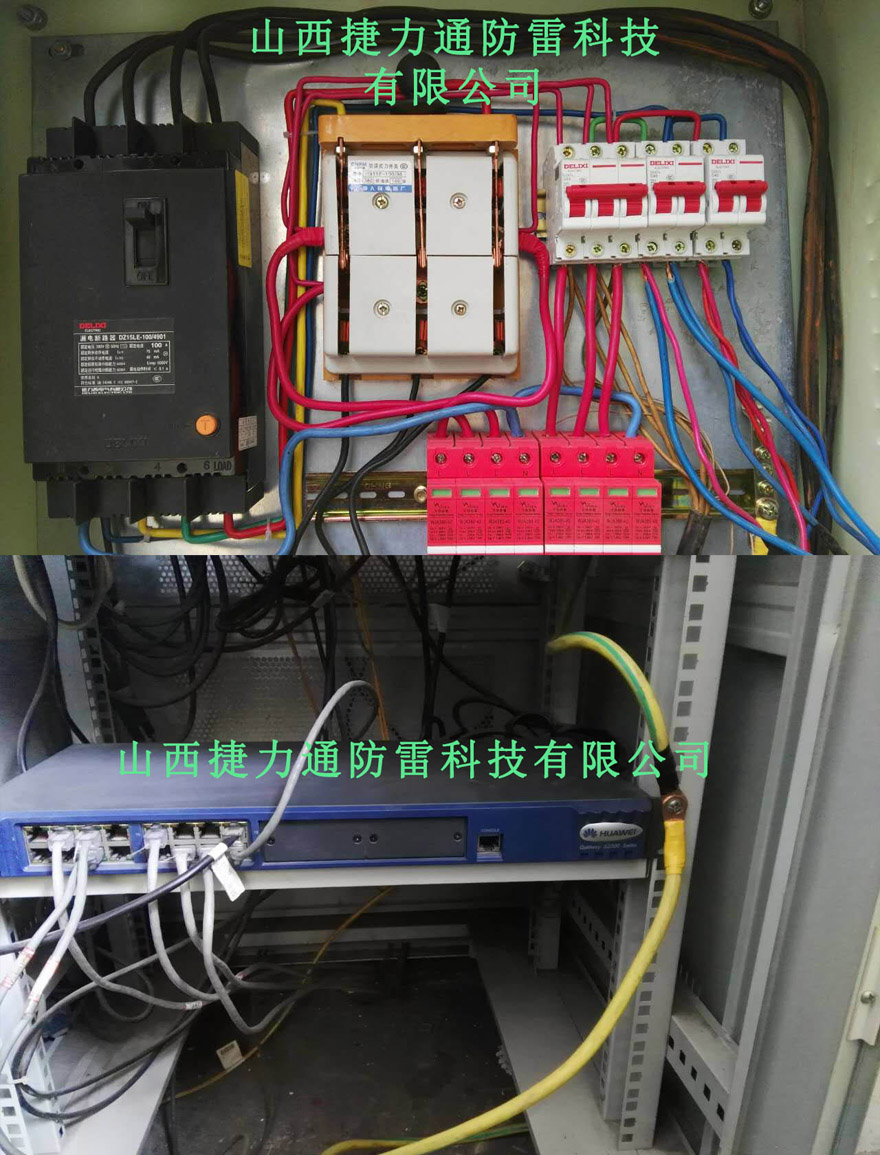

具體措施1：在站用低壓配電屏交流電源進線端，分別并聯安裝電源電涌保護器，作為電源防雷一級保護。共2套。
電源第二級防護
作為系統電源的第二級電涌保護器，對電源前級電涌保護器的限制電壓進行進一步的泄放。
具體措施1：在重要系統（高頻電源屏、消防系統、通信等）電源進線端，分別并聯安裝電源電涌保護器，作為電源防雷二級保護。
電源第三級防護
作為系統電源的第三級電涌保護器，對電源前兩級電涌保護器的限制電壓再次進行的泄放。
具體措施1：在高頻電源屏輸出直流母線輸出端，并聯安電源電涌保護器，作為電源第三級防雷保護。
三、防雷接地部分
1、材料
垂直接地體可采用燒制模塊、非金屬接地體、銅包鋼接地棒、銅材、熱鍍鋅鋼材（鋼管、圓鋼、角鋼、扁鋼）、離子接地棒、鋅包鋼或其它新型接地材料。
2、水平接地體材料
水平接地體一般采用純銅線、鍍銅線、熱鍍鋅扁鋼、鋅包鋼等。
4、地網施工布置
地網布置依據地形設計為 L型、口型、一字、H型或圓型。
5、地網挖掘
接地地網挖掘深度大于0.8米，根據土壤如：石頭、沙土、建筑垃圾、黃土等情況，北方城市一定要達到凍土層以下。
