一、項目名稱：呂梁如金生態園避雷針安裝防雷項目



二、項目開工日期：2019年9月13日



三、項目工期：3天

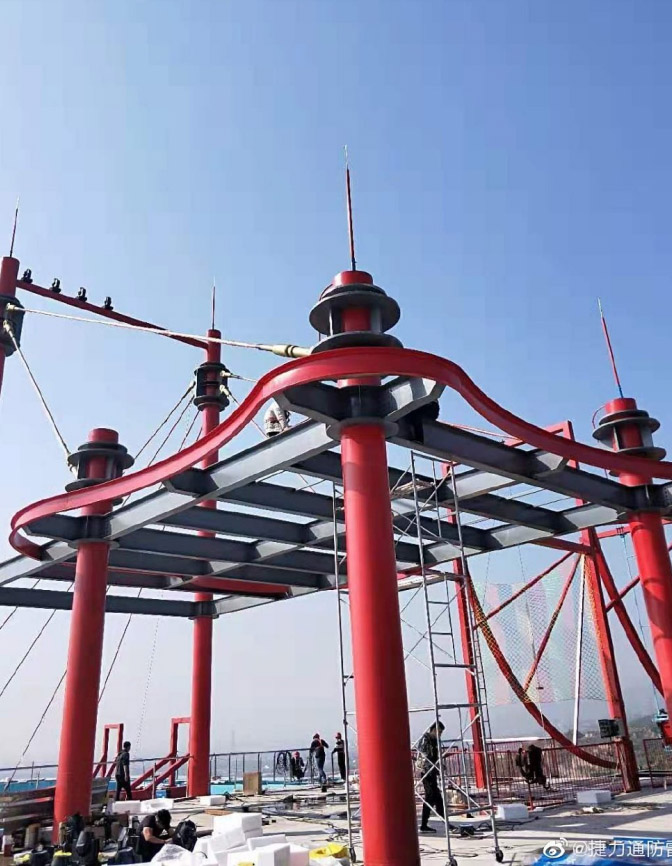

四、項目簡介：如金生態園位于呂梁交城縣縣城西側，地勢偏高，所保護建筑物是在山頂上方，至高點突出山頂15m左右。經過滾球半徑計算，平臺高處需安裝6根避雷針才可以將建筑物完全保護。



五、直擊雷設計依據：



《建筑物防雷設計規范》（2010年版）GB50057-2010



《建筑物電子信息系統防雷技術規范》GB50343-2012



《氣象信息系統雷擊電磁脈沖防護規范》QX3-2000



《建筑與建筑群綜合布線系統工程設計規范》GB/T50311-2000



《雷電防護》IEC62305系列標準



《建筑物防雷設施安裝》99D501-1防雷與接地安裝



六、現場施工方案：



1、本工程建（構）筑物的防雷等級類別：三類。



2、本工程建筑物的外部防雷采用捷力通防側閃型絕緣避雷針作接閃器，通過50mm²絕緣導線引下，并與地網作可靠連接入地。主要為建筑物不受雷擊。



3、所有焊點的搭接長度及防腐措施均按相關規范要求執行。



七、主要設備特點：



1、玻璃鋼避雷針







玻璃鋼避雷針，又稱防側閃型復合絕緣接閃器能把接閃后的強大雷電流、有效的輸導入大地，并使被保護的雷達站、發射站、古樹或建筑物不發生側擊和帶電。衰減、限制入地雷電流強度，使被保護設備減少反擊和感應過電壓的危害。捷力通防側閃型復合絕緣接閃器是我公司專為各種微波通訊站、雷達基站、景區、古樹、特種車輛、機場、特殊場合研制生產的一種新型接閃器，其主材質為高強度復合材料、接閃器高（2、5、6、8、9、11、13、15、18、21）米，同時也接受訂制。



2、燒制石墨型接地模塊



（1）特點：



燒制型接地體屬物理型低阻接地模塊，其石墨材料對土壤親合力極好，不腐蝕，不變性，無污染，無毒害，在潮濕水浸或深層凍土環境下電阻穩定性好，使用壽命長，適用于多點施工和復雜地形及缺水地區的接地工程，在高土壤電阻率地區，能有效降低地網接地網接地電阻，且運輸方便、易安裝、免維護。



模塊采用非金屬導電材料為主體，導電率低，性能穩定。埋入土壤中不降解，不含腐蝕性離子，使用壽命長，安全環保。該產品工藝獨特、抗壓強度高，擁有專利證書、綜合性能指標國內領先。



（2）技術參數：



1、體積密度指標不小于1.68g/cn3。



2、電阻率指標不大于8.5μΩ·m，相當于一個良好的金屬導體（不銹鋼、純銅等），有利于建設高品質的地網。



3、灰分指標不大于0.20%



4、抗壓強度指標不小于30MPa,在接地網施工中，可以充分夯實，提高大突波電流的宣泄！



5、抗折強度指標不小于13.5MPa,在接地網施工中，



6、彈性模量不大于10.0CPa.



7、熱導率(100℃)不小于90W/(m·K)



8、熱膨脹系數（室溫至600℃）不大于2.8 10-8/℃



9、吸水保濕性能好，由于本產品是燒制而成，因此在模塊內部充滿很多氣孔，這樣和水的親和程度很好，能夠起到保水的作用，在特別適合干燥土壤的接地使用。



10、無污染、對周邊的土壤不會改變，適應很多特殊高要求環境。



11、采用紙箱或者木箱包裝，節約了模塊運輸成本。



12、長壽命、不容易碎，可使用壽命50年。
