工程名稱：孝義新希望六和食品有限公司直擊雷防護項目





1、防雷設計依據：



?。?）《建筑物防雷設計規范》（2010版）         GB50057-2010



　（2）《建筑物防雷》                           IEC 61024



2、施工內容：

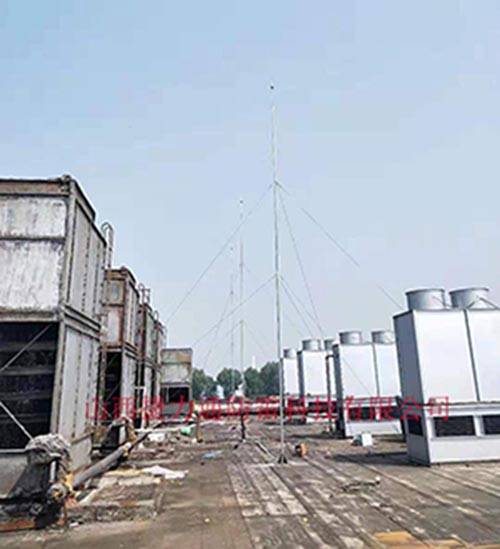

    由GH避雷塔、引下線和接地系統構成直擊雷防雷系統。本項目根據當?shù)氐臍庀髼l件和現場的環境，設計了最佳的施工方案，選用了合理、安全的防雷設備，經過專業人員三天的現場安裝，驗收完畢，贏得客戶的滿意！附施工現場圖



項目使用產品



◆　球形優化避雷針



技術參數：



最大放電電流（KA）≥400  ≥400



抗風強度≤（m/s）40  40



球直徑250  300



針徑*針長*針數 22*81*1  22*800*1/5



重量8  11



總高1800±10  1800±10

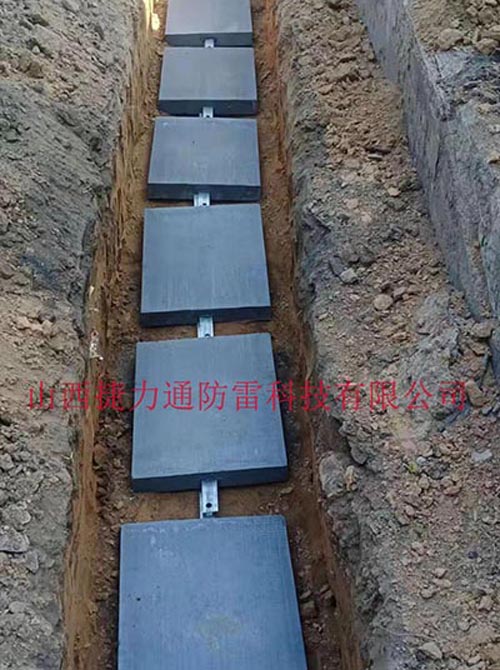

◆　燒制石墨型接地模塊



（1）特點：



燒制型接地體屬物理型低阻接地模塊，其石墨材料對土壤親合力極好，不腐蝕，不變性，無污染，無毒害，在潮濕水浸或深層凍土環境下電阻穩定性好，使用壽命長，適用于多點施工和復雜地形及缺水地區的接地工程，在高土壤電阻率地區，能有效降低地網接地網接地電阻，且運輸方便、易安裝、免維護。



模塊采用非金屬導電材料為主體，導電率低，性能穩定。埋入土壤中不降解，不含腐蝕性離子，使用壽命長，安全環保。該產品工藝獨特、抗壓強度高，擁有專利證書、綜合性能指標國內領先。



（2）技術參數：



1、體積密度指標不小于1.68g/cn3。



2、電阻率指標不大于8.5μΩ·m，相當于一個良好的金屬導體（不銹鋼、純銅等），有利于建設高品質的地網。



3、灰分指標不大于0.20%



4、抗壓強度指標不小于30MPa,在接地網施工中，可以充分夯實，提高大突波電流的宣泄！



5、抗折強度指標不小于13.5MPa,在接地網施工中，



6、彈性模量不大于10.0CPa.



7、熱導率(100℃)不小于90W/(m·K)



8、熱膨脹系數（室溫至600℃）不大于2.8 10-8/℃



9、吸水保濕性能好，由于本產品是燒制而成，因此在模塊內部充滿很多氣孔，這樣和水的親和程度很好，能夠起到保水的作用，在特別適合干燥土壤的接地使用。



10、無污染、對周邊的土壤不會改變，適應很多特殊高要求環境。



11、采用紙箱或者木箱包裝，節約了模塊運輸成本。



12、長壽命、不容易碎，可使用壽命50年。





山西捷力通防雷科技有限公司專業定制各類鋼結構塔，產品涉及三角圓鋼避雷針?biāo)?、GH系列環形鋼管桿避雷針、19米鋼管避雷針、四角鋼結構避雷針?biāo)?、熱鍍鋅四角拉線塔、瞭望塔、消防訓練塔、樓頂裝飾塔等。
