工程內容:避雷設備基礎建設、安裝及防雷接地的施工（鋼結構35米四座GFW1-7避雷塔安裝）；

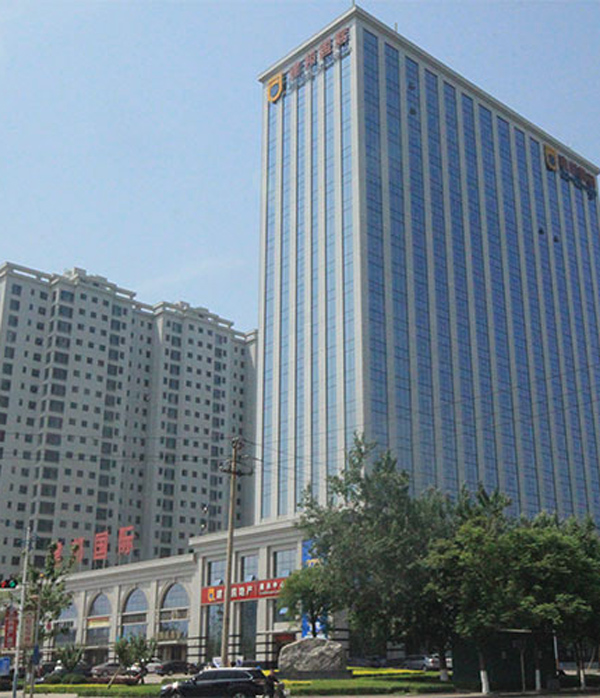

施工地點：國際公寓。



我公司（山西捷力通）于2015年1月承包此防雷工程，現在工程竣工，已經投入使用。



設計依據：

1、GB50057-2010《建筑物防雷技術規范》；

2、GB50343-2012《建筑物電子信息系統防雷技術規范》。



具體施工內容為：



一、部直擊雷防雷



由避雷針（或避雷帶、避雷網、避雷針?biāo)⒁戮€和接地系統構成外部防雷系統，主要是為了保護建筑物免受雷擊引起火災事故及人身安全事故；在0級保護區即外部作無源保護，主要有避雷針（網、線、帶）和接地裝置（接地線、地極）。



二、機房內部的感應防雷防護



雷電侵害主要是通過線路侵入。高壓部分電力局有專用高壓避雷裝置，電力傳輸線把對地的電力限制到小于6000（IEC62.41），而線對線則無法控制。所以，對380V低壓線路應進行過電壓保護，按國家規范應分三部分：建議在高壓變壓器后端到樓宇總配電盤間的電纜內芯線兩端應對地加避雷器，作一級保護；在樓層機房總配電箱間電纜內芯線兩端應對地加裝避雷器，作二級保護；在所有重要的、精密的設備以及UPS的前端應對地加裝避雷器，作為三級保護。



三、防雷接地系統



1、材料



垂直接地體可采用燒制型YBD-01T非金屬接地體、銅包鋼接地棒、銅材、熱鍍鋅鋼材（鋼管、圓鋼、角鋼、扁鋼）、離子接地棒、鋅包鋼或其它新型接地材料。



2、水平接地體材料



水平接地體一般采用純銅線、鍍銅線、熱鍍鋅扁鋼、鋅包鋼等。



4、地網施工布置



地網布置依據地形設計為 L型、口型、一字、H型或圓型。



5、地網挖掘



接地地網挖掘深度大于0.8米，根據土壤如：石頭、沙土、建筑垃圾、黃土等情況，北方城市一定要達到凍土層以下。
