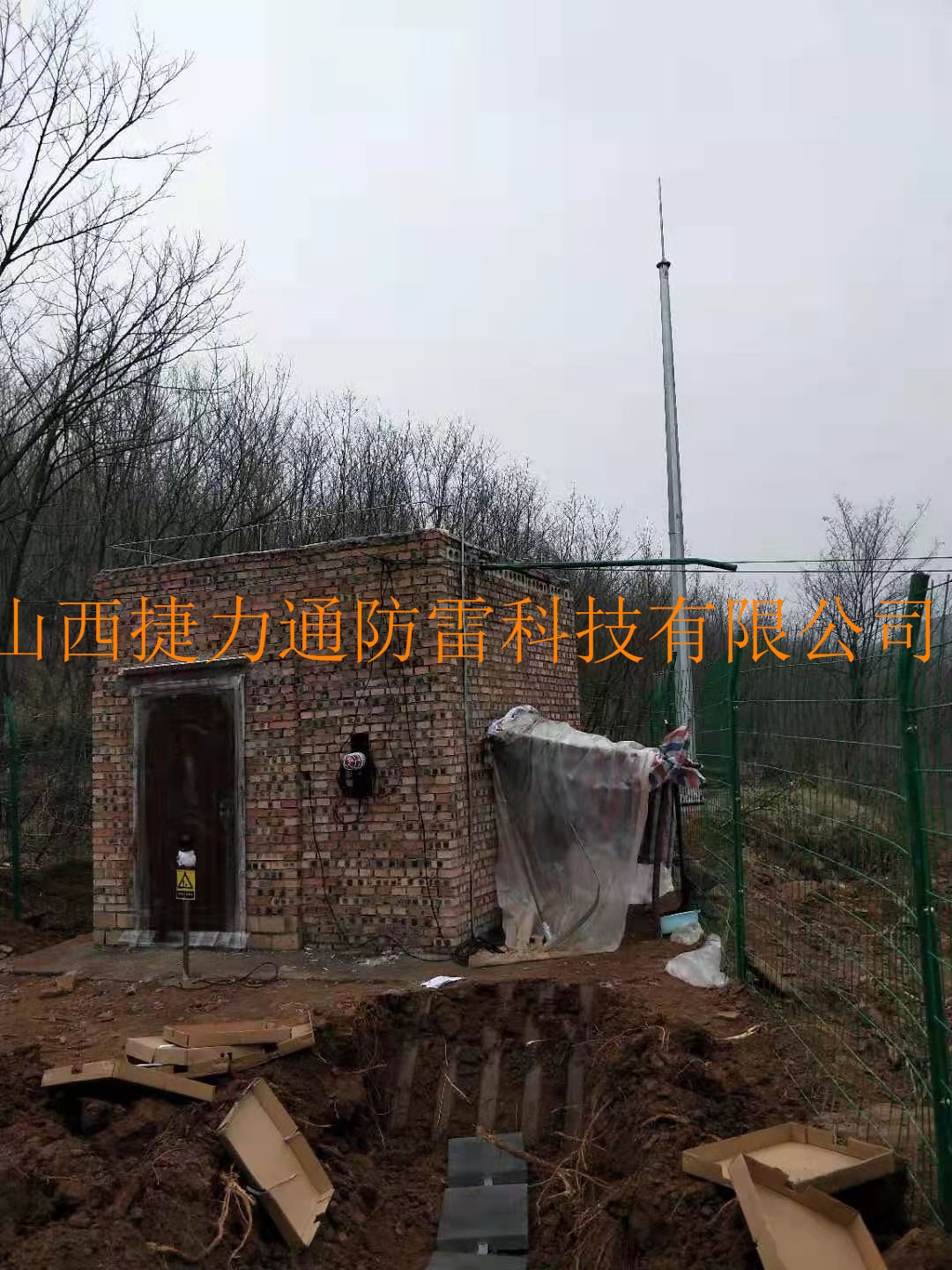

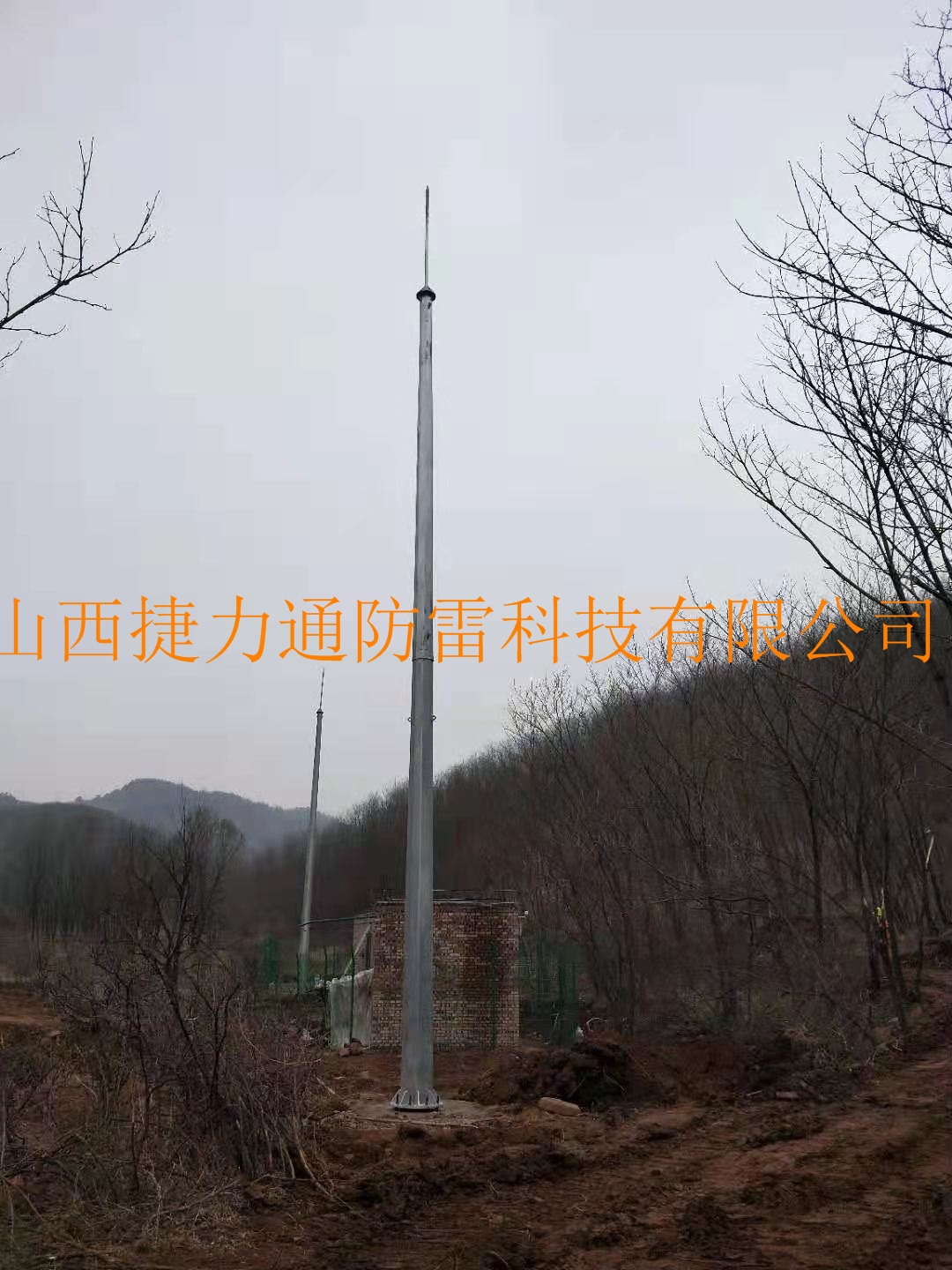

一、項目名稱：長治煤礦避雷針安裝項目



二、項目簡介：長治，古稱上黨、潞州、潞安府等。“長治”原為潞安府府治所在縣名，得名于明嘉靖八年，取長治久安之意。長治地處晉東南，晉冀豫三省交界，全境位于由太行山太岳山環繞而成的上黨盆地中。該市煤礦眾多，本次項目直接關系到人民生命及財產安全，根據GB 50057-2010《建筑物防雷設計規范》：凡制造、使用、其制品的危險建筑物，因電火花而引起爆炸、爆轟，會造成巨大破壞和人身傷亡，所以應屬于第一類防雷建筑物。經過嚴格篩選和比較，最終選擇我公司完成該項目，我司現具有特種工程特種防雷資質及安全生產許可證，經過現場實測建筑范圍、勘查地形，測量土壤電阻率，出具了非?？煽?、合理的詳細防雷設計方案，選用可靠和性價比最高的防雷設備，派出有經驗的專業人員，經過5天的專業安裝，已順利竣工并通過檢測驗收，得到甲方的好評。





三、設計依據相關規范：



《建筑物防雷設計規范》GB50057-2010



《民用爆破器材工廠設計安全規范》GB50089-98



《防止靜電事故通用導則》GB12158-90



《防雷與接地安裝》國家建筑標準設計D501-1~4



《建筑物防雷設施安裝》99D501-1



《接地裝置安裝》03D501-4



四、防雷主要設備：



  4.1 接地模塊：



       純石墨含量 90%物理接地模塊是為了適應現代電氣、通信、微電子等設施的接地而研制的，它具有物理降阻劑的特性，無毒、無腐、無環境污染，已用于各個接地領域。非金屬低阻接地模塊：本產品屬物理型低阻接地模塊，其石墨材料對土壤親合力極好，不腐蝕，不變性，無污染，無毒害，在潮濕水浸或深層凍土環境下電阻穩定性好，使用壽命長，適用于多點施工和復雜地形及缺水地區的接地工程，在高土壤電阻率地區，能有效降低地網接地網接地電阻，且運輸方便、易安裝、免維護。模塊采用非金屬導電材料為主體，導電率低，性能穩定。埋入土壤中不降解，不含腐蝕性離子，使用壽命長，安全環保。該產品工藝獨特、抗壓強度高，綜合性能指標國內領先。 接地模塊相對于普通鋼接地極直徑增大很多，在相同故障電流的情況下，能更快的將故障電流導入大地。另外，在接地體上以多通道分散布置，在多通道分散布置，在多雷地區，接地模塊有很好的降低大電流沖擊的作用。由于該尺寸較傳統接地體大，與土壤的接地面積也增大，降低接觸電阻。





  4.2 降阻劑



       降阻劑由多種成份組成，其中含有電解質、石墨、固化劑、潤滑劑、高效防腐劑及填充材料等。它呈黑色粉末狀，是一種良好的導電體。將它施于接地體和土壤之間，一方面能與金屬接地體緊密結合，形成足夠大的電流流通面；另一方面又能向周圍土壤滲透，有效降低周圍土壤電阻率，在接地體周圍形成了一個變化平緩的低電阻區域，從而達到降低接地電阻值的目的。





      降阻效果明顯，能減少施工工作量，可少打接地體，尤其可用水平接地體代替難于施工的垂直接地體（在山區及巖石地區等）。施工方便，可解決施工場地受局限的困難，可大量節省金屬材料，具有長效性與穩定性，防腐性能好。具有良好的吸水性和保水性，不易隨水土流失，較少受氣候的影響。綜合技術經濟性好等。



    1、先按接地工程設計要求，參照以下施工圖的方法，挖好水平接地溝或垂直接地孔。



   2、焊接、支撐好金屬接地體，金屬接地體焊接牢固，表面干凈無銹跡；接地裝置的焊接長度：對扁鋼為寬邊的2倍；對圓鋼為其直徑的10倍。



    3、降阻劑與水按1：（0.5～1）比例在容器內攪拌均勻成漿體狀，否則影響降阻效果和防腐蝕效果；



   4、將攪拌均勻的降阻劑敷于接地溝或孔內，將金屬接地體包裹均勻，6～12小時后封土夯實。在敷設過程中，不得將泥沙等雜物接觸金屬接地體或混入降阻劑中。



   5、對于深井接地，通常井深由找到電阻率低的地層或地下水來決定，一般達數十米。施工時用專用機械鉆孔，孔徑為100～200mm。金屬接地體一般采用φ50×3.5mm的鋼管,用壓力將調制好的降阻劑注入管內,使降阻劑從內到外兩側包圍鋼管并充實整個接地深井。有時要配以局部爆破，炸松四周土壤，以填充降阻劑，擴大降阻效果。
