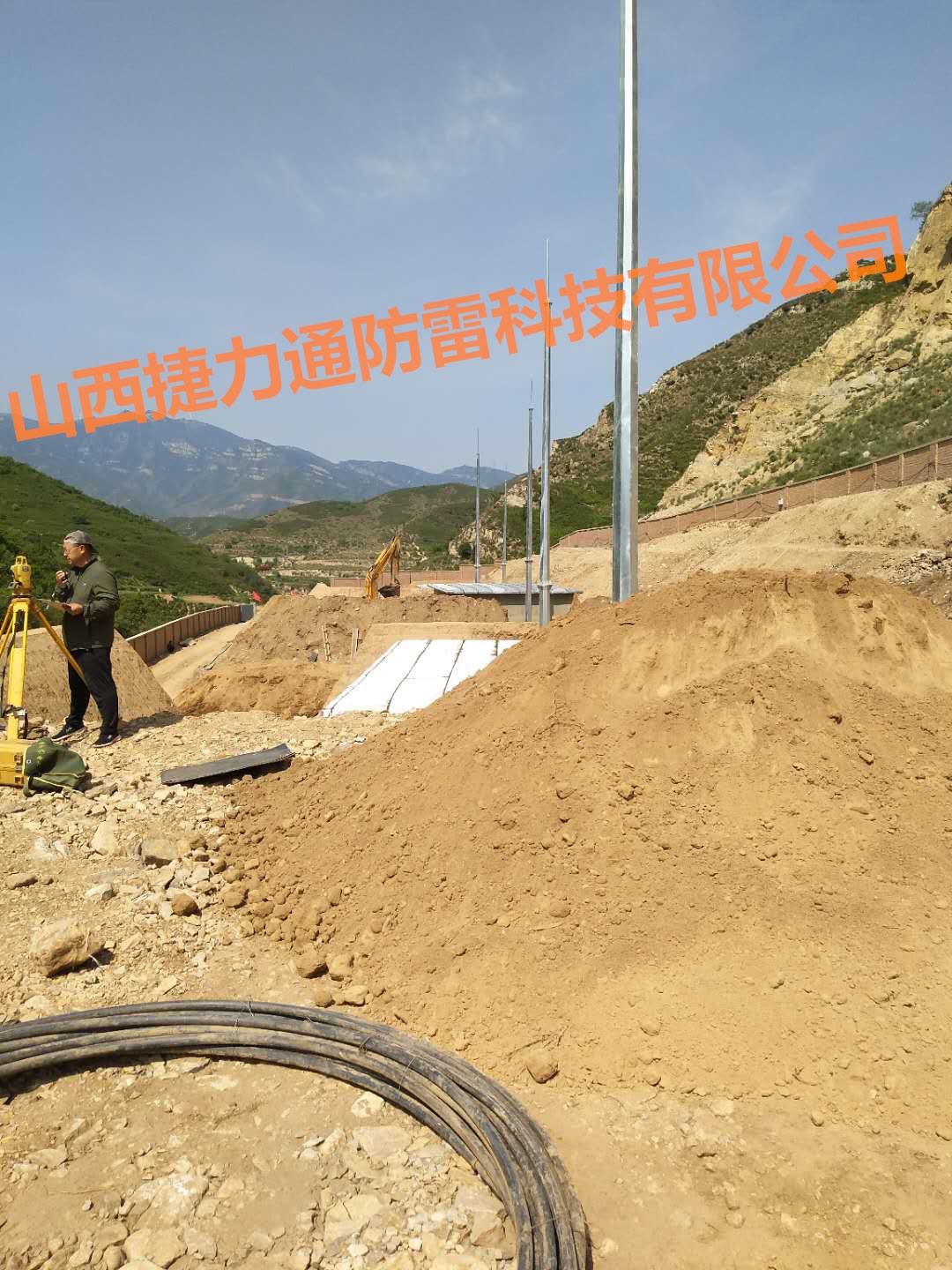

一、項目名稱：原平煤礦GH系列環形避雷塔安裝工程



二、項目簡介：



        原平是山西省重要的能源和工業基地，主要有鋁業、電力、煤炭、化工、冶金、建材、機械等行業，形成以化工、煤炭、機械、冶金、建材等五大產業為主體的工業體系。本次合作項目是原平煤礦直接關系到人民生命及財產安全，捷力通防雷公司應邀請為其進行防雷檢測及規劃進一步的防雷措施。根據建設方的要求，山西捷力通防雷公司對原平煤礦進行一次、二次防雷工程設計。根據GB50057-2010《建筑物防雷設計規范》：凡制造、使用、貯存火炸藥及制品的危險建筑物，因電火花而引起爆炸、爆轟，會造成巨大破壞和人身傷亡，所以應屬于第一類防雷建筑物。煤礦防雷方案所設計的建筑物直擊雷防護均為第一類防雷建筑物。本工程中，接閃針的保護范圍采用滾球法計算。滾球半徑：一類30m 。



三、設計依據相關規范：煤礦防雷檢測；煤礦防雷規范；煤礦防雷應急預案



《建筑物防雷設計規范》GB50057-2010



《民用爆破器材工廠設計安全規范》GB50089-98



《防止靜電事故通用導則》GB12158-90



《防雷與接地安裝》國家建筑標準設計D501-1~4



《建筑物防雷設施安裝》99D501-1



《接地裝置安裝》03D501-4









1.采用鋼管作為塔柱材料，風荷載系數小，抗風能力強，塔柱采用外法蘭盤連接，螺栓受拉，不易破壞，降低維護成本。



2.塔柱正三角型布置，節約鋼材，跟開小，占地面積小，節約土地資源，選址便利塔身自重輕，運輸和安裝便捷，建設工期短塔型隨風荷載曲線變化設計，線條流暢，遇罕遇風災不易倒塌，減少人畜傷亡設計符合國家鋼結構設計規范和塔桅設計規程，結構安全可靠。



3.抗損能力：風10級/地震6級





雷電流接閃器是一條無感性，低阻抗的金屬內導體引下線，把接閃后的雷電電流輸送到大地，并使被保護的天線鐵塔或建筑物不發生側擊和帶電。在大多數的情況下靜電場電纜的沖擊小于鐵塔阻抗的1/10，避免了建筑物或鐵塔帶電，消除閃雷限制入地雷電流強度，使被保護設備減少反擊和感應過電壓的危害保護范圍按國標GB50057滾球法計算。



產品參數：



高度：10米以上設計



重量：>1噸（具體重量根據地域而定,少雷區與強雷區,沿海濕地與西部干旱地區略有差異.）



材質：Q235-Q345圓鋼



防腐處理：熱渡鋅防腐處理/冷渡鋅防腐/油漆粉刷



材料產地：寶鋼/首鋼/邯鋼/唐鋼等



有效使用期：30年以上





山西捷力通防雷科技有限公司專業定制各類鋼結構塔，產品涉及三角圓鋼避雷針?biāo)?、GH系列環形鋼管桿避雷針、19米鋼管避雷針、四角鋼結構避雷針?biāo)?、熱鍍鋅四角拉線塔、瞭望塔、消防訓練塔、樓頂裝飾塔等。
