風力發電場防雷接地措施解析

時間:2021-11-08 來源:山西捷力通防雷工程公司 點擊:123

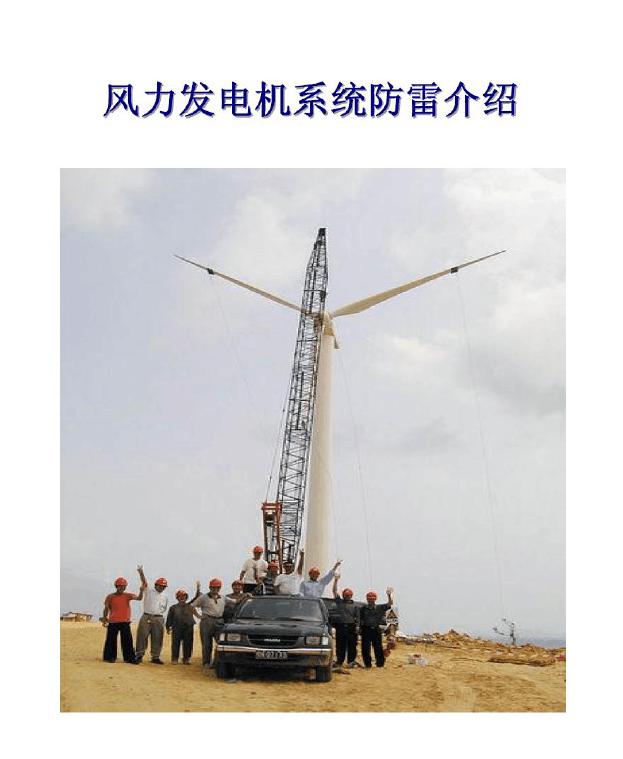

目前,風力發電被稱為明日世界的能源。由于它屬于可再生能源,為人與自然和諧發展提供了基礎,符合現在社會可持續發展對能源的要求。所以,風力發電已在我國達到了舉足輕重的地位。然而,風力發電機組是在空曠、自然、外露的環境下工作,不可避免的會遭受到直接雷擊。由于現代科學技術的迅猛發展,風力發電機組的單機容量越來越大。主體高度約80米、葉片長度約45米、即最高點高度約為120米的風機,在雷雨天氣時極易遭受直接雷擊。雷電釋放的巨大能量會造成風力發電機組葉片損壞、發電機絕緣擊穿、控制元器件燒毀等。風力發電場防雷是一個綜合性的防雷工程,防雷設計的到位與否,直接關系到風電場在雷雨天氣時能否正常工作,并且確保風機內的各種設備不受損害。為保證風力發電機組的正常、安全使用,防雷公司特編制此方案。

一、風輪、機艙、水平軸、尾舵和塔身的等電位連接

機艙外殼應采用鋼板制成,作為承受直擊雷的載體,按照GB50057-2010的要求,鋼板厚度必須大于4mm,在機艙的上方安裝幾支避雷短針,防止雷電發生繞擊和側擊時,穿透機艙,對機艙內設備造成損壞。如果機艙外殼為復合材料時,應在機艙外面敷設金屬網格,兼作接閃器和屏蔽之用。網孔宜為30cm×30cm,鋼絲直徑不宜小于2.5mm。必要情況下,需通過屏蔽計算,加大金屬網格的密度和鐵絲的直徑。使各網格連接處應焊接以保證電氣連接。

風輪與機艙間、機艙與塔柱間、尾舵與水平軸間應通過鉚接、焊接或螺栓連接等方法做可靠電氣連接,也可以通過單獨的多股塑銅線(截面不小于16mm2),各連接過度電阻盡量小,一般不大于0.03Ω。以上各部件連接為一個電氣的整體,使之遭受雷擊時,能有一個快速的通道沿塔身引入接地裝置。

二、風力發電機電磁屏蔽
由于風力發電機為高聳塔式結構,非常緊湊,發電機、信息系統、控制系統都靠近塔壁,無論風輪、機艙、水平軸、還是尾舵受到雷擊,機艙內的發電機及控制系統等設備可能受到機艙的高電位反擊,在電源和控制回路沿塔筒引下過程中,也可能受到反擊。對發電機及其勵磁系統,繼電保護和控制系統、通信和信號以及計算機系統都應安裝相應的過電壓保護裝置。

電力和信息回路由機艙到地面并網柜、變流器、塔底控制柜處應采取屏蔽電纜外,還應穿入接地鐵管,使反擊率降低。各回路應在柜內安裝相應防雷裝置,這樣DBSGP(分流、均壓、屏蔽、接地)系統在各節點層層設防。

各電氣柜采用金屬薄板制作,可以有效地防止電磁脈沖干擾,在電源控制系統的輸入端,處于暫態過電壓防護的目的,采用壓敏電阻或暫態抑制二極管等保護設備與屏蔽系統連接,每個電控柜用不小于16mm2的多股塑銅線與接地端子連接。

三、機艙內各種柜的防護
各種柜內的進線、出線處必須按照雷電防護區域的劃分,通過雷擊風險評估后,根據評估結果進行設計,根據建筑物信息系統的重要性和使用性質確定雷電防護等級,該風力發電機可以定為B級防護。在被保護的設備處加裝三級浪涌保護器。第一級采用開關型的電涌保護器,第二級和第三級采用限壓型的電涌保護器。且各參數必須符合規范要求的最小值,即一級標稱放電電流In≧25KA(10/350μs)或In≧80KA(8/20μs),二級標稱放電電流I n≧40KA,三級標稱放電電流I n≧20KA。對于690V/380V的風力發電機供電線路,為防止沿低壓電源侵入的浪涌過電壓損壞用電設備,供電回路建議采用TN-S供電方式。

四、升壓站站房接地系統
確定建筑防雷等級。一般風電場升壓站屬于三類防雷建筑物,第三類防雷建筑物上的接閃網、接閃器應沿屋角、屋脊、屋檐和檐角等易受雷擊的部位敷設,并應在整個屋面組成不大于20m×20m或24m×26m的網格。當建筑物高度超過60m時,應設防側擊雷措施,首先應沿屋頂周邊敷設接閃帶,接閃帶應設在外墻外表面或屋檐邊垂直面上,也可設在外墻外表面或屋檐邊垂直面外。接閃器之間應互相連接。

專設引下線不應少于2根,并應沿建筑物四周和庭院內四周均勻?qū)ΨQ布置,其間距沿周長計算不應大于25m。當建筑物的跨度較大,無法在跨距中間設引下線時,應在跨距兩端設引下線并減小其他引下線的間距,專設引下線的平均間距不應大于25m。
接地系統應與場內接地網共用,后面會詳細指出。

五、風力發電輸電線路的防雷
目前,我國風力輸電線路防雷設計主要有以下幾個方面: 合理選擇線路路徑; 架設避雷線; 降低桿塔接地電阻; 在部分地段裝設避雷器; 提高線路整體絕緣水平。

這幾種方法在目前的輸電線路防雷設計中運用得非常多,在線路路徑受地形和投資限制,選擇范圍不大的情況下,架設避雷線,降低桿塔接地電阻、裝設避雷器、提高線路絕緣水平成為防雷設計的主要方法。避雷線、桿塔接地電阻、避雷針、線路絕緣的設計標準在各類規程和技術規范都有較為詳細的闡述。

防雷公司在選擇設計輸電線路的防雷設施時,應按照當?shù)氐睦c活動情況、系統的中性點接地方式、輸電線路的絕緣情況、有無自動重合閘或備用自投裝置、負荷的重要程度等各項條件來綜合考慮,并按照技術經濟比較的結果來做出決定采用最佳保護方案。

在輸電線路防雷設計中,必須緊密結合當前風力發電電力生產和建設,不斷收集和積累各種數據和資料,制造相應的保護裝置,以滿足不斷發展的電網要求。

風能是當前技術最成熟、最具備規模開發條件的可再生潔凈能源。風能發電為人與自然和諧發展提供了基礎。由于風力發電機組是在自然環境下工作,不可避免的會受到自然災害的影響。由于現代科學技術的迅猛發展,風力發電機組的單機容量越來越大,為了吸收更多能量,輪轂高度和葉輪直徑隨著增高,相對的也增加了被雷擊的風險,雷擊成了自然界中對風力發電機組安全運行危害最大的一種災害。雷電釋放的巨大能量會造成風力發電機組葉片損壞、發電機絕緣擊穿、控制元器件燒毀等。為了降低自然災害帶來的損失,必須充分了解它,并做出有針對性的防范措施。
