一、設計依據及相關標準：

GB 50057 《建筑物防雷設計規范》（2010版）

GB 50343—2012《 建筑物電子信息系統防雷技術規范》

GB 50054-95 《低壓配電設計規范》

GB 50174-93 《電子計算機機房設計規范》

GB 50169-92 《電氣裝置安裝工程接地裝置施工及驗收規范》

IEC 61024 《建筑物防雷》

IEC 61312 《雷電電磁脈沖的防護》

GB/T50311-2000 《建筑與建筑群綜合布線系統工程設計規范》

D 562 《建筑物、構筑物防雷設施安裝》

YD 5078 《通訊工程電源系統防雷技術規范》

YD/T5098 《通信局（站）雷電過電壓保護工程設計規范》

YD/T1235.1-2002《通信局（站）低壓配電系統用電涌保護器技術要求》

二、現場情況分析

混凝土攪拌站一般位于空曠地帶，屬于高雷暴地區，周邊沒有高大建筑物作為防護。攪拌站沒有做任何防雷保護，容易遭受雷電，整體防雷應該考慮以下方面：

1）根據現場情況可以安裝四角拉線塔來做避雷設施。同時做好對應的接地，接地采用復合型接地體、深度大于0.8米，接地電阻不大于10歐姆；

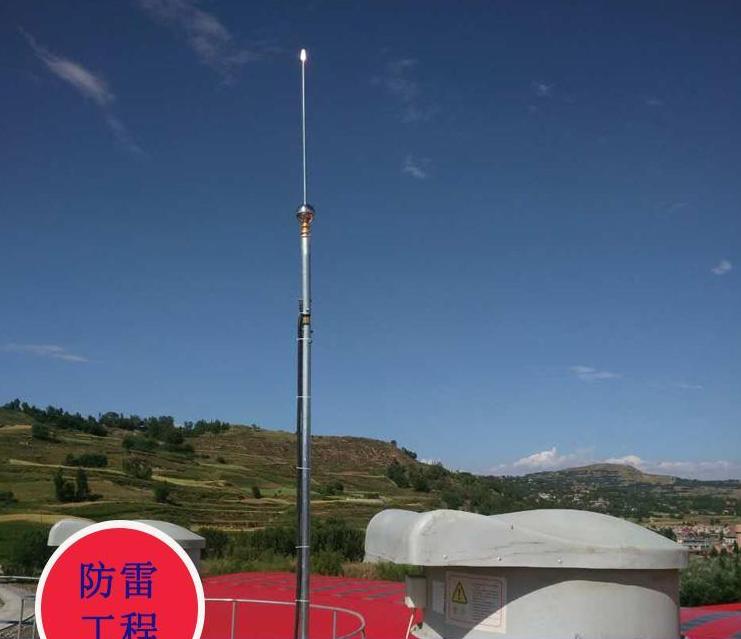

2），采用揚博YBT-DC45提前放電避雷針或者采用玻璃鋼避雷針

3）電源防雷設備安裝：電源一級防雷采用開關型100KA浪涌保護器，三級采用40KA限壓型浪涌保護。

4）施工完畢后經第三方甲級防雷資質公司驗收

三、防雷接地系統

1、垂直接地體材料

垂直接地體可采用石墨復合接地體、零歐深井復合接地體、銅包鋼接地棒、銅材、熱鍍鋅鋼材（鋼管、圓鋼、角鋼、扁鋼）、離子接地棒、鋅包鋼或其它新型接地材料。

2、水平接地體材料

水平接地體一般采用純銅線、鍍銅線、熱鍍鋅扁鋼、鋅包鋼等。

3、接地材料有以下要求：

a、采用熱鍍鋅鋼管時，鋼管壁厚不小于3.5m;

b、采用熱鍍鋅角鋼管，角鋼不小于50mm*50mm*5mm;

c、采用熱鍍鋅扁鋼時，扁鋼不小于40mm*4mm;

d、采用熱鍍鋅圓鋼時，圓鋼直徑不小于8m;

e、燒制防雷接地模塊，常用規600mm*150mm*100mm,

f、銅包鋼接地棒，鍍銅厚度；≤0.25mm，ф16*1500mm型號：YBD-01B

g、離子接地棒時，YBD-Lф50*1500mm

h、采用物理降阻劑時，電阻率R=0.45，降阻率在60-95%之間，石墨含量70%，型號：YBD-Z25與YBD-Z10

4、地網施工布置

地網布置依據地形設計為 L型、口型、一字、H型或圓型。

5、地網挖掘

接地地網挖掘深度大于0.8米，根據土壤如：石頭、沙土、建筑垃圾、黃土等情況，北方城市一定要達到凍土層以下。

一、混凝土攪拌站避雷針安裝流程

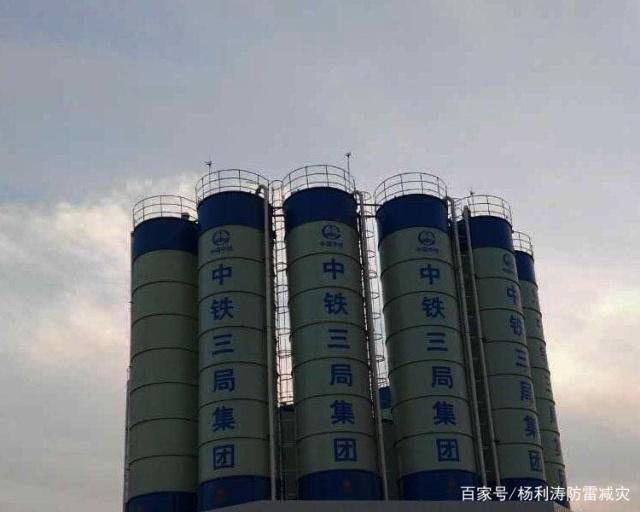

在混凝土攪拌站罐頂焊接一4米高的避雷針架，底部為三角形，與罐頂緊密焊接，頂部為針狀尖端，再由底部引接一截面為78.5mm2的鋁線連接接地。四個粉罐用連接線串聯在一起，接地連接線采用鋼連接線連接接地。確保了從頂端到底部為一個整體，從而達到避雷的作用。

二.混凝土攪拌站防雷接地施工要求

1.為保證所有接地線能滿足接地電阻不大于10Ω，鋼筋連接接地施工時保證焊縫長度，施縫過程中由專職電焊人員加強過程控制。

2.為確保避雷針能長期、正常保持良好避雷狀態，故安排專職電工對避雷針進行定期檢查與維護。

三.混凝土攪拌站避雷針驗收事項

1.避雷針頂部采用Φ12鋼筋，高4米，底部采用三角形結構焊接于礦粉儲存罐體頂部

2.避雷針用鋁線連線至罐體下部的鋼筋上。

3.粉罐用鋼筋串聯焊接在一起。

4.接地線用Φ22的鋼筋入地75cm。

5.經現場測試電阻小于10Ω，即符合避雷電阻要求。
