移動通信基站的防雷裝置檢測要注意那些？

1,測前準備

A,了解基站類別和形式?；痉譃楠?dú)立房通信基站和租用房通信基站。

B,了解防雷裝置所處的環境，位置，建筑物使用性質，發生雷擊事故的可能性及后果，確定各建筑物的防雷類別。

2，檢測內容

A,直擊雷的防護；

B,饋線的接地保護；

C,機房?jī)?nèi)等電位聯接；

D,接地引入線；

E,供電線路的防護；

F，天饋線路的防護；

G，信號線路的防護；

H，接地網。

3，檢測方法

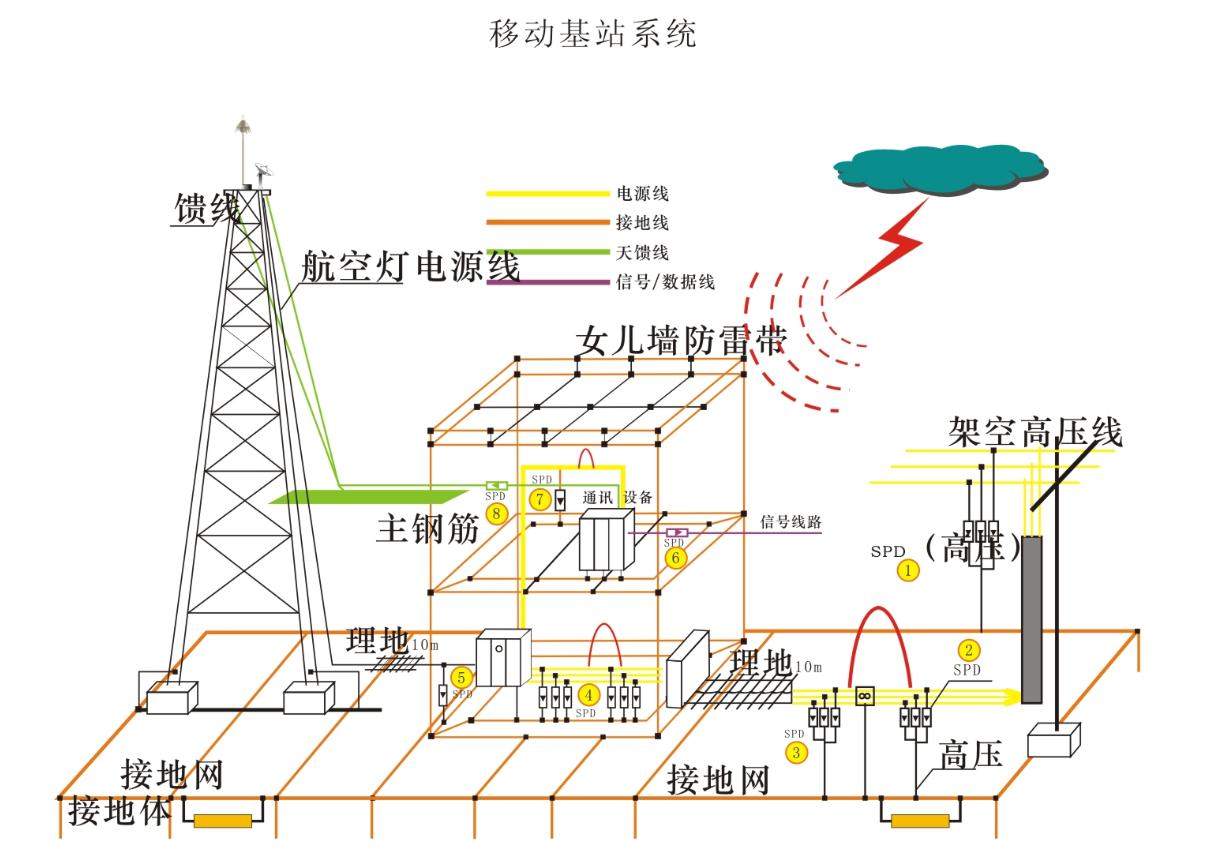

A,直擊雷的防護措施。

1）當天線安裝在建筑房頂時，檢查天線是否在接閃桿保護范圍內；若不再接閃桿保護范圍內，應檢查抱桿（或增高架，鐵塔）上是否安裝接閃桿，并且應有良好的接地；

2）檢查鐵塔上接閃桿是否將機房和塔上通信設備置于保護范圍內，可用塔身作接地導體。如連接不可靠，應設專門引下線；

3）檢查屋頂鐵塔四角是否利用建筑物柱內鋼筋作引下線，或與接閃帶不少于兩處焊接連通。如沒有建筑物柱內鋼筋，鐵塔四角應專設引下線與接地裝置焊接連通。

4）當基站建在辦公樓或大型共用建筑物上，鐵塔接地端多點連接，機房的接地可用建筑物鋼筋，預留接地端引接。

B,饋線的接地保護。

1）檢查鐵塔上饋線在天線處，離塔處，機房入口處外側是否就近接地；

2）檢查當饋線長度大于60M時，是否在鐵塔中部增加一個接地點，并且連接線為截面積不小于10MM2的多股銅線；

3）檢查室外走線架是否始末兩端均應接地；

4）檢查鐵塔建在機房上，饋線入口處是否設室外接線端子，是否直接與接地裝置相連；

5）檢查當饋線較長時，在機房入口處是否安裝饋線防雷器，地線是否從室外接線端子接地；

6）檢查安裝小微波的基站是否將微波設備在室內，室外單元進行可靠接地。射頻電纜的金屬護層是否在鐵塔的上部，下部基地。室內單元接口是否安裝浪涌保護器。

C,機房?jī)?nèi)等電位聯接。

1）檢查機房是否設置等電位聯接網絡；

2）檢查環形接地匯集線是否進行多點就近接地；

3）檢查機房?jī)?nèi)的各種金屬管道，電纜屏蔽層，機房?jī)?nèi)的走線架，設備外殼，屏蔽槽，金屬門窗，吊頂?shù)冗M(jìn)行點位為連接的具體情況，測量連接線的截面積及接地電阻；

D,接地引入線。

1）檢查接地引入線長度不宜超過30M，材料40MM*4MM的扁鋼或截面積不小于95MM2的多股銅線；

2）檢查接地引入線與接地裝置的連接點宜避開防直擊雷引下線及鐵塔塔腳。接地引出線應有防機械損傷和絕緣防腐措施；

3）檢查環形接地匯集線應采用截面積不小于95MM2多股銅線或160MM2熱鍍鋅扁鋼；

4）檢查星形連接方式機房總結線端子應為不小于400MM*100MM*5MM的銅排；

5）檢查機房?jī)?nèi)走線架，門窗等大型金屬構件均應接地。走線架應電氣聯通，室內走線架不得與室外饋線架直接聯通。

E，供電線路的防護。

1）檢查電力電纜是否埋地敷設，高壓電力電纜埋設長度不宜小于200M，低于電纜進入機站埋設長度不宜小于15M，電纜金屬鎧裝層或穿鋼管埋地進入機房，鎧裝層和金屬管應在兩端同時就近接地；

2）檢查電源防雷器安裝數量，位置及接地電阻。

F,天饋線路的防護。

1）天饋信號線路的防護應安裝適配的天饋防雷器；

2）檢查安裝的天饋信號防雷器的主要技術參數；

3）接地端子應就近引接到室外饋線入口處接地線上；

G,信號線路的防護：檢查電纜內芯線在進站處應加裝相應的信號防雷器，防雷器和電纜內的空閑對均應做好保護接地；

H，接地網：基站接地網由機房地網，鐵塔地網組成或機房地網，鐵塔地網，變壓器地網組成，分別進行阻值測試，并判斷是否共網。
