防雷公司：本標準參照采用國際電工委員公標準ＩＥＣ１３１２——３（１９９６．１０）《雷電電磁脈沖的防護第三部分：電涌保護器的要求》，參考國際電聯建議ＩＴＵ——ＴＳＫ．１１《過電壓過電流防護原則》、ＩＴＵ——ＴＳＫＫ．２０《通信交換設備耐過壓過流能力》，并根據我國有關科研部門長期對微電子設備雷害及防雷方法的研究成果，在技術內容上制定了符合我國雷害情況及計算機信息系統現狀的詳細規定。防雷保安器的防護性能大部分與上述國際標準要求一致，少數略優。
隨著計算機信息系統在我國各個領域大量開發運用，計算機信息系統遭受雷擊的事件頻繁發生。計算機信息系統中采用的大規模集成電路芯片集成度很高，耐過壓過流能力極低，無法保證在特定空間里的計算機信息系統在遭受雷擊時仍能安全運行。計算機信息系統加裝有效可靠的防雷保安器，是國際上通用的最有效的防護措施。
防雷保安器是保證計算機信息系統安全的專用產品，因此它必須嚴格按照科學的標準生產，以保證防雷產品能確保計算機信息系統安全。這也是編制本標準的目的。
本標準由公安部計算機管理監察司提出。
本標準由公安部信息標準化技術委員會歸口。
本標準由鐵道部科學研究院通信信號研究所負責起草。
本標準主要起草人：邱傳睿、魏建國、安乾棟、陳朝凱、張晨。
?。保秶?/span>
本標準規定了計算機信息系統防雷保安器的定義、技術要求、試驗方法、檢驗規則、標志、包裝、運輸及貯存。
本標準適用于計算機信息系統防止感應雷電破壞計算機設備的防雷保安器的質量檢驗和評定。其它計算機系統用來防止感應雷電破壞計算機設備的防雷保安器亦可參照本標準。
?。玻脴?biāo)準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。ＧＢ １０１９３——８８ 電子設備用壓敏電阻器總規范
?。牵?９０４３——８８ 通信設備過電壓保護用氣體放電管通用技術條件
ＧＢ ３４８２——８３ 電子設備雷擊試驗方法
?。牵?３４８３——８３ 電子設備雷擊試驗導則
?。牵?２４２３．１——８９ 電工電子產品基本環境試驗規程 試驗Ａ：低溫試驗方法
?。牵?２４２３．２——８９ 電工電子產品基本環境試驗規程 試驗Ｂ：高溫試驗方法
ＧＢ ２４２３．３——９３ 電工電子產品基本環境試驗規程 試驗Ｃａ：恒定濕熱試驗方法
?。牵?２４２３．２１——９１ 電工電子產品基本環境試驗規程 試驗Ｍ：低氣壓試驗方法
?。牵?２４２３．１７——９３ 電工電子產品基本環境試驗規程 試驗Ｋａ：鹽霧試驗方法
ＧＢ ２４２３．１６——９０ 電工電子產品基本環境試驗規程 試驗Ｊ：長霉試驗方法
?。牵?２４２３．１０——９５ 電工電子產品基本環境試驗規程 試驗Ｆｃ：振動（正弦）試驗方法
ＧＢ ２４２３．５——９５ 電工電子產品基本環境試驗規程 試驗Ｅａ：沖擊試驗方法
?。牵?２８２８——８７ 逐批檢查計數抽樣程序及抽樣表
?。牵?２８２９——８５ 周期檢查計數抽樣程序及抽樣表
?。牵?１９１——９０ 包裝儲運圖示標志
?。常x
本標準采用下列定義：
?。常?防雷保安器 ｌｉｇｈｔｎｉｎｇ ｐｒｏｔｅｃｔｉｏｎ
防止感應雷電破壞計算機信息系統的保安裝置?？煞譃閮纱箢悾弘娫淳€防雷保安器（簡稱電源防雷保安器）和信號傳輸線防雷保安器（簡稱通道防雷保安器）。
?。常保?電源防雷保安器 ｌｉｇｈｔｎｉｎｇｐｒｏｔｅｃｔｉｏｎ ｆｏｒ ｐｏｗｅｒ ｓｕｐｐｌｙ ｓｙｓｔｅｍｓ
防止由電源線侵入的感應雷電破壞計算機信息系統的保安裝置。
?。常保?通道防雷保安器 ｌｉｇｈｔｎｉｎｇｐｒｏｔｅｃｔｉｏｎ ｆｏｒ ｃｈａｎｎｅｌ
防止由信號傳輸線侵入的感應雷電破壞計算機信息系統的保安裝置。
?。常?標稱導通電壓 ｎｏｍｉｎａｌ ｃｏｎｄｕｃｔｉｏｎｖｏｌｔａｇｅ Ｕn
在施加恒定１ｍＡ直流電流的情況下，防雷保安器的起始動作電壓。
?。常?沖擊防護電壓 ｐｒｏｔｅｃｔｉｏｎｌｅｖｅｌ Ｕp
防雷保安器外線側各線路端子與地電極間施加標稱上升速率為１ｋＶ／μｓ的沖擊電壓波時，呈現在各線路端子與地電極間的電壓峰值。
?。常?沖擊通流容量 ｎｏｒｍａｌ ｄｉｓｃｈａｒｇｅｃｕｒｒｅｎｔ Ｉn
防雷保安器不發生實質性破壞而能通過規定次數、規定波形的最大限度的電流峰值。
３．５ 限制電壓 ｒｅｓｉｄｕａｌ ｖｏｌｔａｇｅＵr
在防雷保安器的線路側某一端子與地電極間，施加規定波形及幅值的沖擊波時，呈現在設備側線路端子與地電極間的電壓峰值。
?。常?適應數據傳輸速率 ｄａｔａ ｔｒａｎｓｍｉｓｓｉｏｎｒａｔｅ ｂｉｔ／ｓ
通道防雷保安器介入計算機信息系統傳輸線后，不影響系統傳輸時的上限數據傳輸速率。
３．７ 漏泄電流 ｌｅａｋａｇｅ ｃｕｒｒｅｎｔＩ1
并聯型電源防雷保安器施加７５％的標稱導通電壓Ｕn時，流過防雷保安器的電流。
串聯型電源防雷保安器空載時接通電源，其輸入回路的電流有效值。
?。矗览妆０财鞯姆诸?/span>

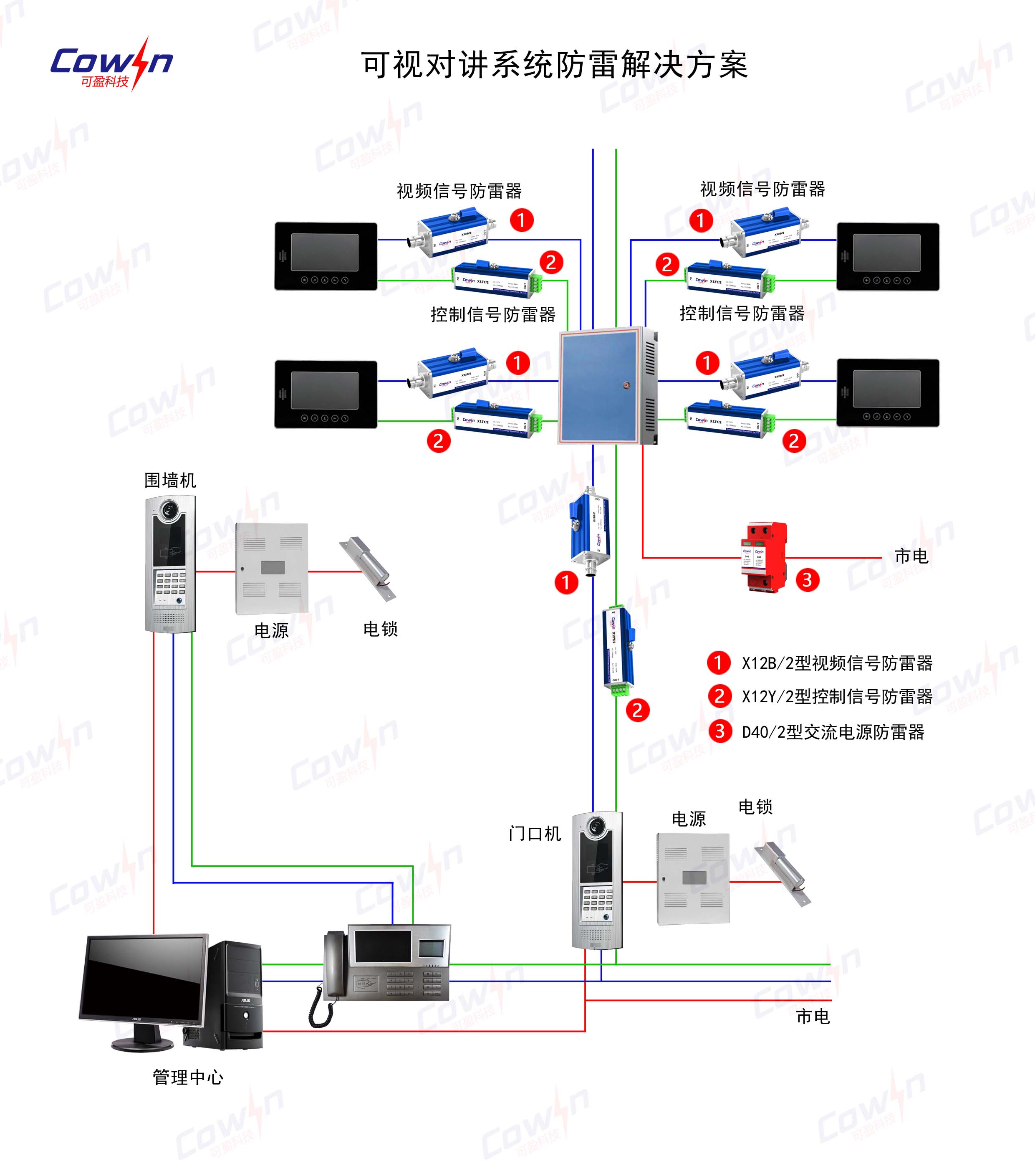

根據用途分為交流電源防雷保安器、直流電源防雷保安器、通道防雷保安器。
４．１ 交流電源防雷保安器
?。矗矗?單相交流電源防雷保安器
?。幔┎⒙?lián)型單相交流２２０Ｖ電源防雷保安器
ｂ）串聯型單相交流２２０Ｖ電源防雷保安器
?。矗保?三相交流電源防雷保安器
ａ）并聯型三相交流３８０Ｖ電源防雷保安器
?。猓┐?lián)型三相交流３８０Ｖ電源防雷保安器
?。矗?直流電源防雷保安器
?。矗?通道防雷保安器
?。矗常?同軸通道防雷保安器
?。矗常?非同軸通道防雷保安器
５．防雷保安器的分級
防雷保安器根據其沖擊通流容量和限制電壓的大小分為１、２、３、４、５五個級別以適應不同安全的需要。
?。担?電源防雷保安器分級
?。担保?單相交流２２０Ｖ電源防雷保安器分級見表１。
表１
——
｜ 級 限制電｜ ８／２０μｓ波形 ｜
?。?沖擊 別 壓 ｜——｜
?。魅萘?｜ ≤１，５００Ｖ ｜ ≤１，０００Ｖ ｜ ≤５００Ｖ ｜
｜——｜——｜——｜——｜
?。?｜ ２０ｋＡ ｜ ２ ｜ ３ ｜ ４ ｜
?。福玻?mu;ｓ｜——｜——｜——｜——｜
?。?｜ １０ｋＡ ｜ １ ｜ ２ ｜ ３ ｜
?。?波形 ｜——｜——｜——｜——｜
?。?｜ ５ｋＡ ｜ —— ｜ １ ｜ ２ ｜
——
?。担保踩嘟涣鳎常福埃蛛娫捶览妆０财鞣旨?jí)見表２。
表２
——
?。?級 限制電｜ ８／２０μｓ波形 ｜
｜ 沖擊 別 壓 ｜——｜
?。魅萘?｜ ≤２，０００Ｖ ｜ ≤１，５００Ｖ ｜ ≤１０００Ｖ ｜ ≤５００Ｖ ｜
｜——｜——｜——｜——｜——｜
?。福玻?mu;ｓ｜ ２０ｋＡ ｜ １ ｜ ２ ｜ ３ ｜ ４ ｜
?。?｜——｜——｜——｜——｜——｜
?。?波形 ｜ １０ｋＡ ｜ —— ｜ １ ｜ ２ ｜ ３ ｜
——
?。担保?直流電源防雷保安器分級見表３。
表３
——
?。?級 限制電｜ ８／２０μｓ波形 ｜
?。?沖擊 別 壓 ｜——｜
?。魅萘?｜ ≤１２０Ｖ ｜ ≤６０Ｖ ｜ ≤３０Ｖ ｜
?。?mdash;—｜——｜——｜——｜
?。?｜ ２０ｋＡ ｜ ３ ｜ ４ ｜ ５ ｜
｜８／２０μｓ｜——｜——｜——｜——｜
?。?｜ １０ｋＡ ｜ ２ ｜ ３ ｜ ４ ｜
｜ 波形 ｜——｜——｜——｜——｜
?。?｜ ５ｋＡ ｜ １ ｜ ２ ｜ ４ ｜
——
?。担?通道防雷保安器分級見表４。
表４
——
?。?級 限制電｜ １０／７００μｓ波形 ｜
?。?沖擊 別 壓 ｜——｜
?。魅萘?｜ ≤５００Ｖ ｜ ≤２００Ｖ ｜ ≤１００Ｖ ｜ ≤４０Ｖ ｜
?。?mdash;—｜——｜——｜——｜——｜
｜８／２０μｓ｜ ５ｋＡ ｜ １ ｜ ２ ｜ ３ ｜ ４ ｜
?。?｜——｜——｜——｜——｜——｜
?。?波形 ｜ ３ｋＡ ｜ —— ｜ １ ｜ ２ ｜ ３ ｜
——
?。叮夹g(shù)要求
防雷保安器中采用的主要防護器件必須符合ＧＢ１０１９３和ＧＢ９０４３的規定，防雷保安器整體應滿足以下要求。
６．１ 防雷保安器的防護性能
?。叮保?電源防雷保安器的防護性能見表５。
表５
——
?。?｜并聯型交流電｜串聯型交流電｜直流電源 ｜ 測試方法 ｜
?。?技術要求 ｜ ｜ ｜ ｜ ｜
?。?｜源防雷保安器｜源防雷保安器｜防雷保安器｜ （章節條款） ｜
?。?mdash;—｜——｜——｜——｜——｜
?。?限制電壓 ｜ ｜ ｜ ｜ ｜
?。?Ｕr ｜ ｜ ｜ ｜７．２．２．２ ｜
?。福玻?mu;ｓ｜見表１、表２｜見表１、表２｜ 見表３ ｜ ｜
?。?波形 ｜ ｜ ｜ ｜ ａ ｜
?。?mdash;—｜——｜——｜——｜——｜
?。?沖擊通流 ｜ ｜ ｜ ｜ ｜
｜ 容量Ｉn ｜見表１、表２｜見表１、表２｜ 見表３ ｜７．２．２．３ ｜
?。福玻?mu;ｓ｜ ｜ ｜ ｜ ｜
?。?mdash;—｜——｜——｜
｜ 標稱導通 ｜ ｜ ｜
?。?｜ Ｕn≥２．２Ｕ＊ ｜７．２．１．１ ｜
?。?電壓Ｕn ｜ ｜ ｜
?。?mdash;—｜——｜——｜
?。┬闺娏鳎? ｜≤２０μＡ ｜≤０．１ｍＡ｜≤８０μＡ｜７．２．１．２ ｜
——
?。海諡楣ぷ麟妷?。
６．１．２ 通道防雷保安器的防護性能和電氣性能見表６。
表６
——
｜ ｜ 非同軸通道 ｜ 同軸通道防雷保安器 ｜ 測試條件及 ｜
?。?技術要求 ｜ ｜——｜ ｜
?。?｜ 防雷保安器 ｜ 數據線 ｜ 模擬線 ｜方法（章節條款）｜
｜——｜——｜——｜——｜——｜
?。?｜ 沖擊防護 ｜ ｜ ｜ ｜ ｜
?。?｜ 電壓Ｕp ｜ ≤６００Ｖ ｜ ≤６００Ｖ ｜ ≤６００Ｖ ｜ ７．２．２．１｜
?。?｜１ｋＶ／μｓ｜ ｜ ｜ ｜ ｜
?。?｜——｜——｜——｜——｜——｜
｜ ｜ 限制電壓 ｜ ｜ ｜ ｜ ｜
?。溃?Ｕr ｜ ｜ ｜ ｜ ７．２．２．２｜
｜ ｜１０／７００｜ 見表４ ｜ 見表４ ｜ 見表４ ｜ ｜
?。o(hù)｜ μｓ波形 ｜ ｜ ｜ ｜ ｂ ｜
｜ ｜——｜——｜——｜——｜——｜
?。兀?沖擊通流 ｜ ｜ ｜ ｜ ｜
｜ ｜ 容量Ｉn ｜ ｜ ｜ ｜ ｜
?。裕福玻?mu;ｓ｜ 見表４ ｜ 見表４ ｜ 見表４ ｜ ７．２．２．３｜
?。?｜ 波形 ｜ ｜ ｜ ｜ ｜
?。?｜——｜——｜——｜
?。?｜ 標稱導通 ｜ ｜ ｜
?。?｜ ｜ Ｕn≥１．２Ｕ＊ ｜ ７．２．１．１｜
?。?｜ 電壓Ｕn ｜ ｜ ｜
?。?mdash;—｜——｜——｜
?。?損員Ａｅ ｜ ｜ ｜ ｜ ｜
｜ （在適應傳輸 ｜≤０．５ｄＢ ｜≤０．５ｄＢ ｜≤０．５ｄＢ ｜ ７．３．１ ｜
?。?速率內） ｜ ｜ ｜ ｜ ｜
?。?mdash;—｜——｜——｜——｜——｜
｜ 駐波比ＳＷＲ ｜ —— ｜ ≤１．２ ｜ ≤１．２ ｜ ７．３．２ ｜
——
?。海諡楣ぷ麟妷?。
?。叮?防雷保安器在下列環境條件下應可靠工作：
溫度：——２５℃——＋６５℃
相對濕度：不大于９５％（２５℃）；
氣壓：不低于７４．８ｋＰａ（相當于海拔高度２，５００ｍ以下）；
２
振動：１０Ｈｚ——５５Ｈｚ，加速度２０ｍ／ｓ （２ｇ）。
?。叮?防雷保安器的所有零部件須經檢查合格后，方可進行裝配。
?。叮?防雷保安器材料
ａ．非金屬件應用不易起燃的材料制作。熱固性塑料零件表面應平整，有光澤，無裂紋、腫脹、疏松、氣泡等缺陷。
?。猓饘偌砻鎽?yīng)光潔，不應有表面缺陷，鍍層外觀必須光滑細致。沒有斑點、凸起和未鍍上的地方，邊緣和棱角不得有燒痕。
６．５ 防雷保安器的金屬零部件經鹽霧試驗后，色澤應無明顯變暗或鍍層不應有均勻連續輕度膜狀腐蝕，鍍層腐蝕面積應小于３％，主金屬應無腐蝕。
?。叮?防雷保安器經長霉試驗后，長霉程度應不低于２級。
?。叮?帶包裝的防雷保安器承受半正弦波沖擊脈沖，峰值加速度為５００ｍ／
２
?。?（５０ｇ），脈沖持續時間為１１ｍｓ，垂直軸向進行３次沖擊試驗后，防雷保
安器的防護性能應符合表５、表６的規定。
７．試驗方法
?。罚?防雷保安器電氣性能試驗均應在正常的試驗大氣條件下進行。
溫度：１５℃——３５℃；
相對濕度：４５％——７５％；
氣壓：８６ｋＰａ——１０６ｋＰａ。
?。罚?防護特性試驗方法
?。罚玻?低壓試驗
?。罚玻保?標稱導通電壓Ｕn測試
并聯型電源防雷保安器標稱導通電壓測試電路如圖１，串聯型電源防雷保安器和通道防雷保安器標稱導通電壓測試電路如圖２，儀表準確度不低于２．５級，試驗前試品在正常的試驗大氣條件下放置時間應不少于２４ｈ。在規定的１ｍＡ測量電流條件下對防雷保安器每一線路端子與接地極間進行正、反兩個方向的測量，每一方向測量兩次，每次時間間隔為１５ｍｉｎ，測量時間不得超過５ｓ。
Ｌ1、Ｌ2為試品線路端子
圖１（略）
?。罚玻保?漏泄電流測試
?。?in、Ｌ2in為試品線路輸入端子。Ｌ1out、Ｌ2out為試品線路輸出端子。
圖２（略）
按７．２．１．１圖１的測量方法，對并聯型電源防雷保安器每一線路端子與接地極間測出其正、反兩個方向的標稱導通電壓值Ｕn后，將０．７５Ｕn值施加到并聯型電源防雷保安器的每一線路端子與接地極間，測流過的電流。
串聯型電源防雷保安器漏泄電流測試電路如圖３，負載開路時測輸入端電流，儀表準確度不低于２．５級。
?。蘌in、ＬN(yùn)in分別為試品相線、零線輸入端子，ＬPout、ＬN(yùn)out分別為試品相線、輸出端子
圖３（略）
７．２．２ 沖擊試驗
?。罚玻玻?沖擊防護電壓Ｕp測試
通道防雷保安器的沖擊防護電壓Ｕp測試電路見圖４，沖擊電壓的標稱上升速率為１ｋＶ／μｓ，數字存儲示波器取樣速率不得小于每秒１００兆次。每一線路端子與接地極間分別進行正、負極性各５次沖擊，每次試驗間隔大于５ｍｉｎ。
?。?、Ｌ2為試品線路端子，Ｅ為接地端子，Ｒ為限流電阻（Ｒ＝１００Ω）
圖４（略）
?。罚玻玻?限制電壓測試
?。幔娫捶览妆０财?/span>
沖擊電流發生器的波形為８／２０μｓ，電流幅值３ｋＡ，上述參數在負載短路的情況下測試。試品每一線路端子與接地極間進行同一極性２次的沖擊試驗，兩次時間間隔為５ｍｉｎ，用示波器測量其限制電壓。并聯型防雷保安器的測試電路見圖５；串聯型防雷保安器的測試電路見圖６，數字存儲示波器的取樣速率不得小于每秒１０兆次。
?。猓ǖ婪览妆０财?/span>
Ｌ1、Ｌ2為試品線路端子。Ｅ為接地端子，測沖擊通流容量時不接示波器
圖５（略）
ＬP、ＬN(yùn)為試品線路端子。Ｅ為接地端子。
圖６（略）
沖擊波發生器的波形為１０／７００μｓ，電壓幅值５ｋＶ、電流幅值１５０Ａ，試品每一線路端子與接地極間分別進行同一極性２次沖擊試驗，兩次時間間隔為５ｍｉｎ，用數字存儲示波器測量其限制電壓。測試電路見圖７，數字存儲示波器取樣速率不得小于每秒１０兆次。
?。?、Ｌ2為試品線路端子。Ｅ為接地端子。
圖７（略）
?。罚玻玻?沖擊通流容量測試
防雷公司：沖擊電流發生器的波形為８／２０μｓ，電流幅值根據表１——４選取，上述參數在負載短路的情況下測試。對試品每一線路端子與接地極間分別進行同一極性２次沖擊試驗，兩次時間間隔為５ｍｉｎ，沖擊后該試品在室溫下恢復２ｈ后進行下列測試：
ａ．試品限制電壓應符合表１——４的規定；
?。猓嚻分绷鲗?dǎo)通電壓與沖擊通流容量測試前相比，變化率不得大于１０％；
?。悖嚻仿┬闺娏髋c沖擊通流容量測試前相比，變化率不得大于２００％。
沖擊通流容量測試電路見圖６ａ。
?。罚?傳輸試驗
７．３．１ 插損測試
通道防雷保安器插損測試電路見圖８。儀表準確度不低于０．５級。
?。罚常?駐波比測試
同軸通道防雷保安器駐波比測試電路見圖９。儀表準確度不低于０．５級。
?。?in、Ｌ2in為試品輸入端子。Ｌ1out、Ｌ2out為試品輸出端子。
圖８ａ 非同軸防雷保安器插損測試（略）
Ｌin為試品輸入端子。Ｌout為試品輸出端子。
圖８ｂ 同軸防雷保安器插損測試（略）
Ｌin為同軸通道防雷保安器輸入端，Ｌout輸出端
圖９（略）
?。罚?環境條件試驗方法
７．４．１ 低溫
按ＧＢ２４２３．１進行，并應符合以下規定：
?。幔幢緲?biāo)準的規定，對防雷保安器進行外觀檢查和限制電壓測試，并應符合表５、表６的規定；
?。猓畬⒎览妆０财髟谡５脑囼?yàn)大氣條件下放置２ｈ后按正常工作位置牢固地裝在試驗架上，并放入試驗箱內；
?。悖畬⒃囼?yàn)箱內溫度降低到——２５℃持續時間２ｈ；
?。洌畬⒎览妆０财鲝脑囼?yàn)箱內取出，在正常的試驗大氣條件下放置２ｈ，進行外觀檢查和限制電壓測試，應符合表５、表６的規定。
?。罚矗?高溫
按ＧＢ２４２３．２進行，并應符合以下規定：
?。幔幢緲?biāo)準的規定，對防雷保安器進行外觀檢查和限制電壓測試，并應符合表５、表６的規定；
?。猓畬⒎览妆０财髟谡５拇髿鈼l件下放置２ｈ，然后按正常工作位置牢固地裝在試驗架上，并放入試驗箱內；
?。悖畬⒃囼?yàn)箱內溫度上升到８５℃，持續時間２ｈ；
?。洌览妆０财鲝脑囼?yàn)箱內取出，在正常的試驗大氣條件下放置２ｈ，進行外觀檢查和限制電壓測試，應符合表５、表６的規定。
?。罚矗?恒定濕熱
按ＧＢ２４２３．３進行，并應符合以下規定：
?。幔幢緲?biāo)準的規定，對防雷保安器進行外觀檢查和限制電壓測試，并應符合表５、表６的規定；
?。猓畬⒎览妆０财靼凑９ぷ魑恢美喂痰匮b在試驗架上，并放在試驗箱內；
ｃ．防雷保安器進行濕熱試驗前，應在試驗箱內４０℃條件下預熱，當達到溫度穩定后再加濕，持續時間２ｈ；
?。洌囼?yàn)結束后，從箱內取出在正常的大氣條件下放置２ｈ，然后進行外觀檢查和限制電壓測試，應符合表５、表６的規定。
?。罚矗?低氣壓
按ＧＢ２４２３．２１進行，并應符合以下規定：
?。幔幢緲?biāo)準的規定，對防雷保安器進行外觀檢查和限制電壓測試，并應符合表５、表６的規定；
?。猓畬⒎览妆０财靼凑９ぷ魑恢美喂痰匮b在試驗架上，放入空氣壓力正常的試驗箱內；
ｃ．使箱內氣壓１０ｋＰａ／ｍｉｎ的速率降至７４．８ｋＰａ，持續時間２ｈ后，以上述壓力變化速率恢復到正常氣壓，然后進行外觀檢查和限制電壓測試，并應符合表５、表６的規定。
?。罚矗?鹽霧
按ＧＢ２４２３．１７進行，并應符合以下規定：
?。幔囼?yàn)溫度為３５±２℃，試驗時間為１６ｈ；
?。猓囼?yàn)前對試品進行外觀檢查，表面必須干凈，無油污、無臨時性防護層和其它弊??；
?。悖}霧腐蝕情況應符合本標準６．５條的規定。
?。罚矗?長霉
按ＧＢ２４２３．１６進行，并應符合以下規定：
?。幔畠H作外觀檢查；
?。猓?jīng)２８天暴露結束后，取出的試品需立即觀察，其長霉程度應不低于２級。
?。罚矗?振動
按ＧＢ２４２３．１０進行，并應符合以下規定：
?。幔舱駲z查
將防雷保安器按與實際使用相當?shù)陌惭b方法牢固地固定在振動臺上，進行掃頻試驗。
２
掃頻速率為每分鐘一個倍頻程，加速度１０ｍ／ｓ （１ｇ），掃頻三個循環，
用目測判斷有無共振現象，若產生共振，應設法消除，不能消除時，則在產生共振的
?。?/span>
頻率下振動０．５ｈ，加速度２０ｍ／ｓ （２ｇ）。若無共振點，按ｂ項進行試驗。
?。猓駝?dòng)試驗 ２
按１０Ｈｚ的頻率，加速度２０ｍ／ｓ （２ｇ）進行振動試驗，持續時間０．
?。担?。試驗結束后，進行外觀檢查，零件應無松動和機械損傷，并進行防雷保安器的
限制電壓測試，應符合表５、表６的規定。
?。罚矗?沖擊
按ＧＢ２４２３．５進行，并應符合以下規定：
按本標準的規定，對防雷保安器包裝進行外觀檢查。
帶包裝的防雷保安器按正常工作位置，牢固地安裝在沖擊臺上。
?。?/span>
峰值加速度為５００ｍ／ｓ （５０ｇ），脈沖持續時間為１１ｍｓ，采用半正
弦波沖擊脈沖，按正常工作位置垂直軸向進行３次沖擊試驗。
試驗結束后，零件應無松動和機械損傷。電氣性能應符合本標準第６、７條的規定。
?。福畽z驗規則
?。福?防雷保安器的試驗分為型式檢驗、出廠檢驗二種。
?。福?型式檢驗
型式檢驗是對產品質量進行全面考核，檢驗項目應包括第６章所列全部項目。
８．２．１ 防雷保安器有下列情形之一時，應進行型式檢驗：
?。幔┬庐a(chǎn)品或老產品轉廠生產試制定型鑒定；
?。猓┱缴a(chǎn)后，如產品結構、材料、工藝有較大更改，可能影響其性能；
ｃ）停產超過三年，當再次生產時；
?。洌┙?jīng)常生產的產品，每三年進行一次；
?。澹┲鞴苜|(zhì)量監督機構提出進行型式檢驗要求時；
?。妫┐笈慨a(chǎn)品的買方要求在驗收中進行型式檢驗時。
?。福玻?抽樣方案及判定規則
型式檢驗用的防雷保安器應從出廠檢驗合格的批中隨機抽取，采用計數抽樣檢查，按ＧＢ２８２９的有關規定進行，并應符合以下的規定：
ａ）差別水平Ⅲ；
?。猓┎缓细褓|(zhì)量水平ＲＱＬ＝４０；
?。悖┏闃臃桨割愋?一次抽樣方案；
?。洌┡卸〝?shù)組合格判定數 Ａｃ＝０；不合格判定數Ｒｅ＝１。
?。福玻?若不合格品數大于或等于不合格判定數，則型式檢驗不合格，制造廠應采取措施，解決存在問題，重新抽樣進行型式檢驗，直到型式檢驗合格為止。
?。福玻?經過型式檢驗的防雷保安器，不得作為合格品出廠。
?。福?出廠檢驗
檢驗內容分為外觀檢驗和性能檢驗。它們是防雷保安器交貨時必須進行的試驗。
８．３．１ 外觀檢驗：檢驗防雷保安器的制造是否符合本標準第６．４條的規定。
８．３．２ 性能檢驗：測試防雷保安器的標稱導通電壓、限制電壓、電源防雷保安器的漏泄電流，檢驗其是否符合本標準第６．１條的規定。
８．４ 需要復驗時的試驗
?。福矗?試驗項目及試驗方法與出廠檢驗相同。
８．４．２ 復驗時采用計數抽樣檢查，應按ＧＢ２８２８的有關規定進行，并應符合以下的規定：
?。幔┮话銠z查水平Ⅱ；
?。猓┖细褓|(zhì)量水平 ＡＱＬ＝２．５；
?。悖﹪?yán)格性 正常檢查抽樣方案；
?。洌┏闃臃桨割愋?一次抽樣方案。
?。梗畼?biāo)志、包裝、運輸、貯存
９．１ 每臺防雷保安器的端子應標出：
?。幔€路連接端子；
?。猓拥囟俗?。
?。梗?每臺防雷保安器應在明顯的位置裝設標牌，用中文標明：
?。幔圃鞆S名稱、商標；
?。猓a(chǎn)品名稱、型號；
ｃ．產品出廠編號；
ｄ．制造日期；
９．３ 每臺防雷保安器應在固定位置裝設銷售許可標志。
?。梗?制造廠應提供產品主要技術性能說明書。說明書應用中文標明工作電壓、沖擊通流容量、防護級別、通道防雷保安器應標出可達傳輸速率，同軸通道防雷保安器應標出特性阻抗。
?。梗?每個包裝箱內應附有產品質量合格證和裝箱單。
９．６ 防雷保安器在出廠時，應具有防潮、防震的堅固包裝，以保證在正常運輸過程中不受損壞。
?。梗?每個包裝箱上應按ＧＢ１９１的有關規定，標有“小心輕放”、“向上”、“怕濕”標志，并標明產品型號及名稱。
?。梗?防雷保安器應貯存在通風良好，溫度為——１０℃——＋４０℃，相對濕度不大于８０％，周圍無酸、堿或其它的有害氣體的庫房中。在運輸過程中，不得受強烈的振動和碰撞。在貯存和運輸中均應不受雨水淋襲。
