防雷和接地的知識在建筑領域應用很廣，在這里我們主要討論變配電所的防雷與接地設計知識。以城區新建的10kV配電室為例，一般安裝避雷網和避雷帶防止電氣設備受直擊雷的侵襲。

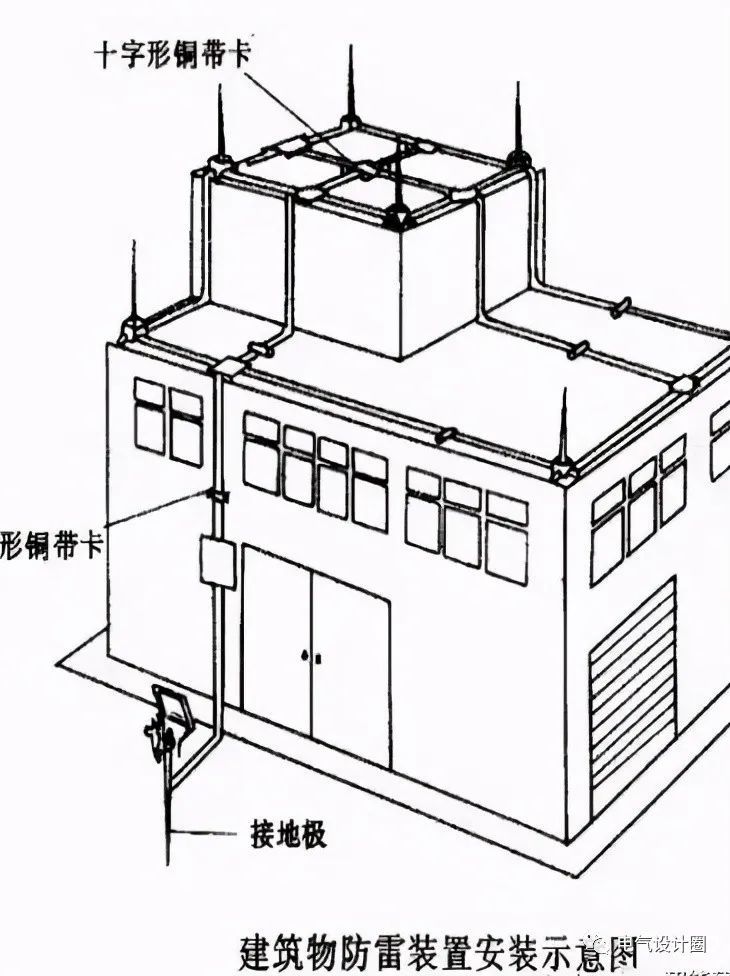

1.避雷網

避雷網用于保護平頂或斜頂屋面且屋頂面積較大的建筑物。

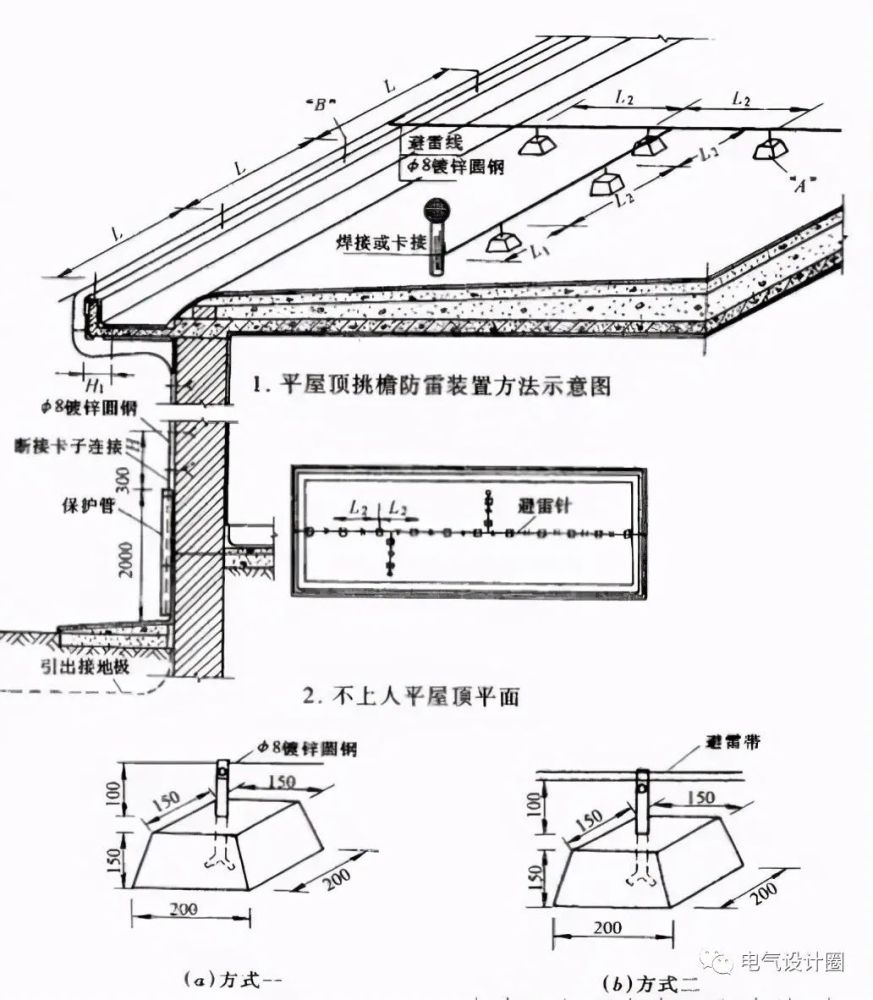

先是沿屋頂邊緣及凸出物的邊緣設置避雷線，避雷線一般用￠12~ ￠16mm的鍍鋅圓鋼制成，并用同徑圓鋼或?qū)Ｓ每ㄗ又С郑ㄗ訛楸芾拙€預埋），然后在屋頂同樣用￠12~￠16mm鍍鋅圓鋼將屋外分成6x6m或6x10m或10x10m的方格，并與屋緣先設置的避雷線相焊接，再用專用支座將屋面的鍍鋅圓鋼網格支起，支座的間距一般為1000~1200mm，最后同樣用￠12~ ￠16mm鍍鋅圓鋼在屋面四角或兩個角將做好的避雷網引至地下的接地裝置，引下線與避雷網焊接后沿墻引下，并用專用支持卡子支好，卡子間距2000~2500mm。

2.避雷帶

1）避雷帶也稱均壓環，用于防止高層建筑的立面和側面遭雷擊。它和屋頂?shù)谋芾拙W(wǎng)或避雷針組成了完整的避雷系統。

2）避雷帶一般用￠12mm圓鋼或12mmx4mm扁鋼埋入建筑物圈梁的外皮上，并與柱子的主筋可靠焊接，同時建筑物四周墻壁上的金屬窗、金屬構架必須與避雷帶多點可靠連接；避雷網與避雷帶應有可靠接地，單獨接地時，接地電阻應小于10Ω，一般可與主接地網相連接。

3.接地系統分類

1）110kV系統是沒有零線的，接地的電阻值為0.5Ω，現在用的是OPGW光纖復合架空地線，35千伏電壓級接地電阻值為4Ω。

2）低壓接地系統分類主要有以下幾種：IT、TT、TN（包括TN-C、TN-S、TN-C-S）系統。

TN-C系統適用于有專業人員維護的一般性工業廠房和場所。

TN-S系統適用于設有變電所的公共建筑、醫院、有爆炸和火災危險的廠房和場所、單相負荷比較集中的場所。

TT系統適用于物等電位連接的戶外場所，例如戶外照明、戶外集貿市場、戶外演出場地等場所的電氣裝置。

IT系統適用于不間斷供電要求高和對接地故障電壓有嚴格限制的場所，如應急電源裝置、消防、礦井下電氣裝置、胸腔手術室以及有防火防爆要求的場所。

4.接地裝置的安裝

1）接地裝置的布置

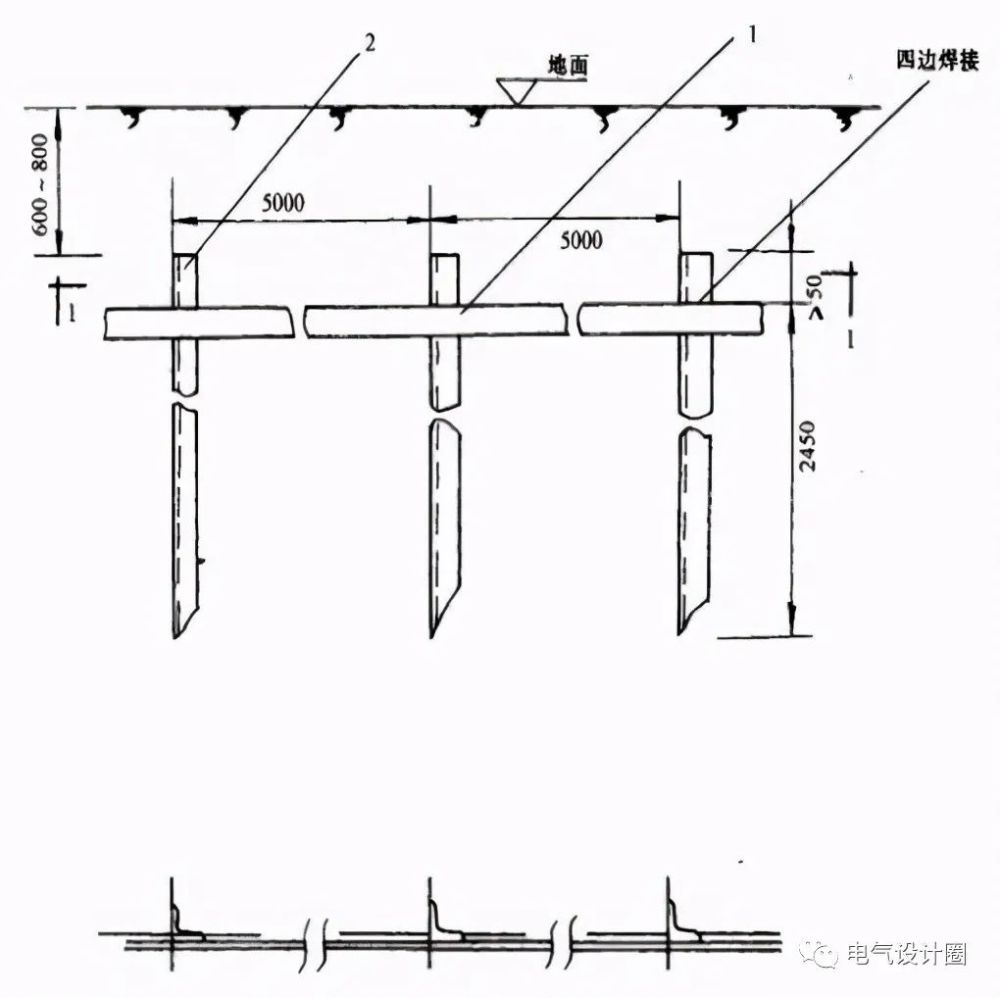

單臺配電變壓器中性點接地裝置，一般采用扁鋼將垂直接地體焊接在一起，接地體埋深為0.8m，每根垂直接地體長度為2.5m，兩根垂直接地體之間距離為5m。整個接地裝置的布置如下圖所示：

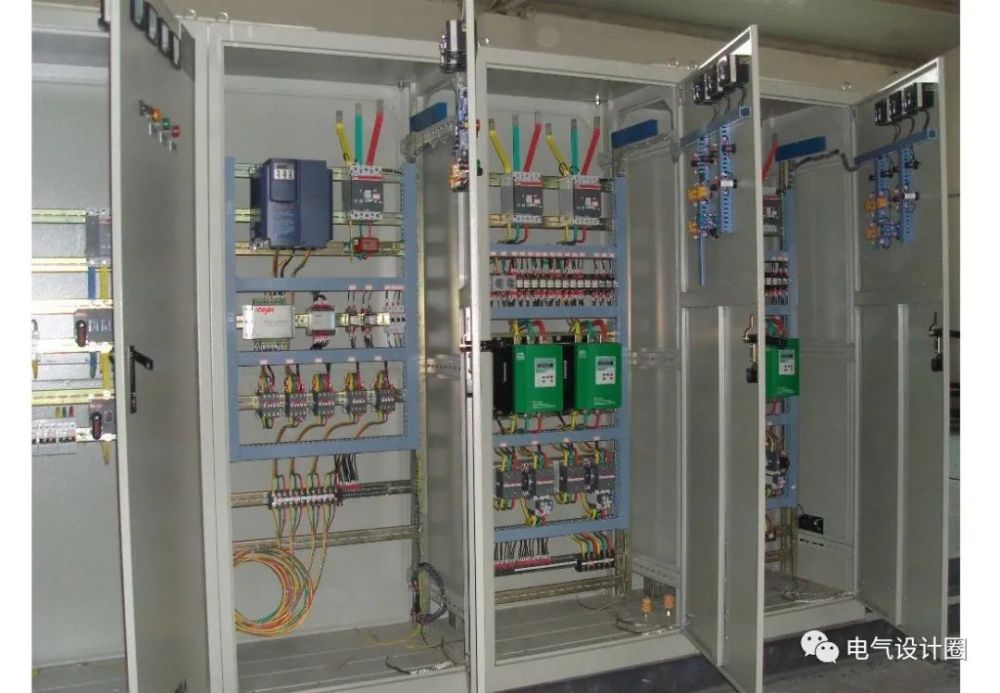

2）配電室接地裝置

配電室內整個接地裝置用扁鋼網裝布置，根據其接地電阻的要求，分別焊接長度為2.5m的垂直接地體。接地裝置的基本要求如下：

接地網總接地電阻應≤4Ω，如實測不足，需擴大水平接地體范圍。

室外水平接地體和垂直接地體應敷設在自然土壤中，埋設深度≥0.8m，接地網外緣各角應做成圓角，其半徑R=3.5m,室內一層地網敷設在層底板找平層內。

接地網在回填土?xí)r，應將低電阻率土壤直接覆蓋水平接地體，盡量減少接地網的接地電阻。

接地線應采用搭接焊接方式，其搭接長度應為扁鋼寬度的2倍或圓鋼直徑的6倍，焊接處涂瀝青防腐。

所以設備安裝處、構架、支架、預埋件及電纜溝接地帶等均應敷設接地引線與接地網可靠焊接。

室內外電纜溝內的預埋件應多處（每條電纜溝至少3點）與接地網主干線相接，支架與接地網連接應可靠，設備接地引下線不得直接連接到電纜溝內的接地帶上。

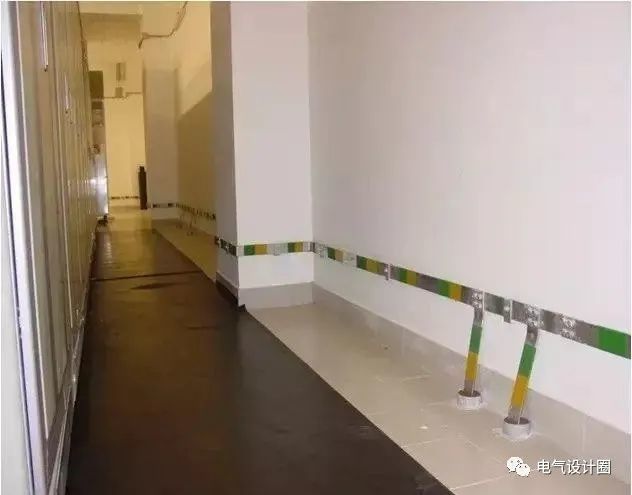

室內地面預埋件均應與本層地網牢固連接，嚴禁在一個接地線中串接幾個需要接地的部分。

在土建施工時，如接地網主干線與基礎相碰時，主干線可適當移位或繞開，嚴禁將接地網主干線開斷。

所有接地用材料均需做熱鍍鋅處理，接地裝置的施工應符合《電氣裝置安裝工程施工及驗收規范》。

從室外主地網有多點（連接處應靠近垂直接地體）用接地扁鋼在粉刷層內沿內墻與屋頂避雷帶可靠連接。

建筑物的柱體，樓板及屋頂內的鋼筋應分別引出一根與各層地網焊接。

變壓器接地網后再與主接地網連接，變壓器接地網地下連接點至主接地網的地下連接點之間接地體的長度不得小于15m。
