一、項目名稱
山西東莊煤業公司調度中心機房防雷接地項目


二、項目簡介
山西東莊煤業有限公司前身是武鄉縣東莊煤礦，位于武鄉縣洪水鎮東莊村，始建于1967年，屬晉東南地區地營煤礦，設計能力21萬噸/年，投產后，年生產原煤120萬噸，年生產洗精煤120萬噸，新增產值6億元，實現利稅5億元。我公司承接了其調度機房防雷系統安裝工程，已順利竣工并通過檢測驗收，得到甲方的好評。

三、項目規范
建筑物防雷設計規范　　GB50057-2010
高聳結構設計規范　　　ＧＢＪ135-90
鋼結構設計規范　　　?。牵?0017-2003
塔桅鋼結構施工驗收規范　ＣＥＣＳ80:2006


四、主要使用材料

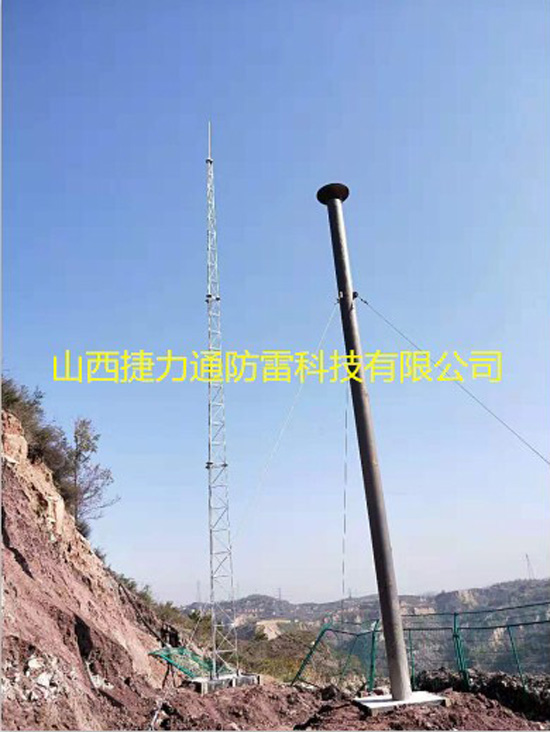

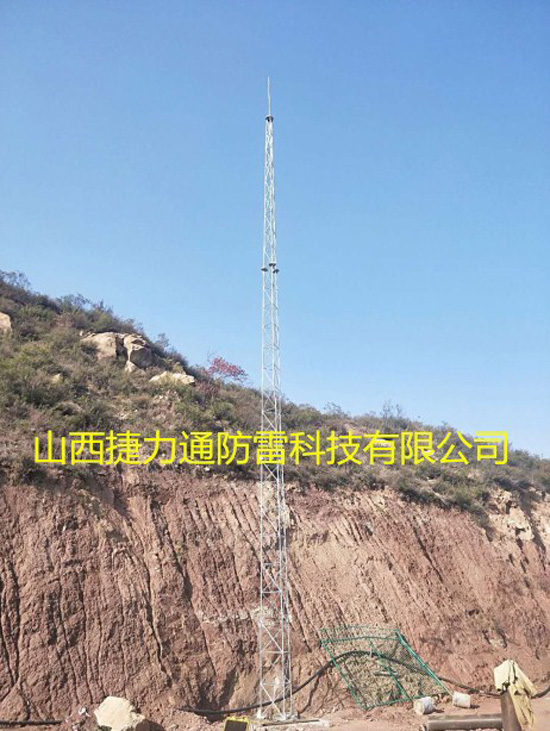

3座GH系列環形鋼管桿避雷針
產品概述
GH系列環形鋼管桿避雷針是一種防直擊雷裝置，具有接閃、疏導雷電流入地及抗側擊的功能。其外形美觀、重量輕、安裝方便、適用于易燃易爆場所（彈藥庫、炸藥庫、雷管庫等）、基站、工廠、變電站、熱電廠、光伏發電電站、通訊設備、建筑物的直擊雷防護。
使用、維護
1 安裝方法
將獨立避雷針的各段首尾連接（法蘭連接或插接法），固定在預埋的基礎底座上。（有些配件需要工程商根據實際情況加工）可以人工安裝也可以機械吊車吊裝。
2注意事項
避雷針的接地必須良好，其接地電阻值不大于10Ω。土壤電阻率高的情況下采用燒制型膨脹石墨接地模塊、高純降阻劑、石墨線纜連接、鋅包鋼做垂直接地體，具體使用數量需根據公式計算。

3維護與檢查
每年雷雨季節前須按以下內容進行檢查：
⑴ 各連接部位的連接應可靠，不允許松動；
⑵ 從接閃器至下部連接件的總阻值≤5Ω；
⑶ 避雷針的接地必須良好,接地電阻值不大于10Ω。
避雷塔設計依據：
1、建筑物防雷設計規范（GB50057-2010）
2、高聳結構設計規范（GBJ135-2006）
3、鋼結構設計規范（GB50017-2014）
4、塔桅鋼結構施工及驗收規程（CECS80：2006）
