一、項目名稱
太原師范學院防雷接地工程項目
二、項目簡介

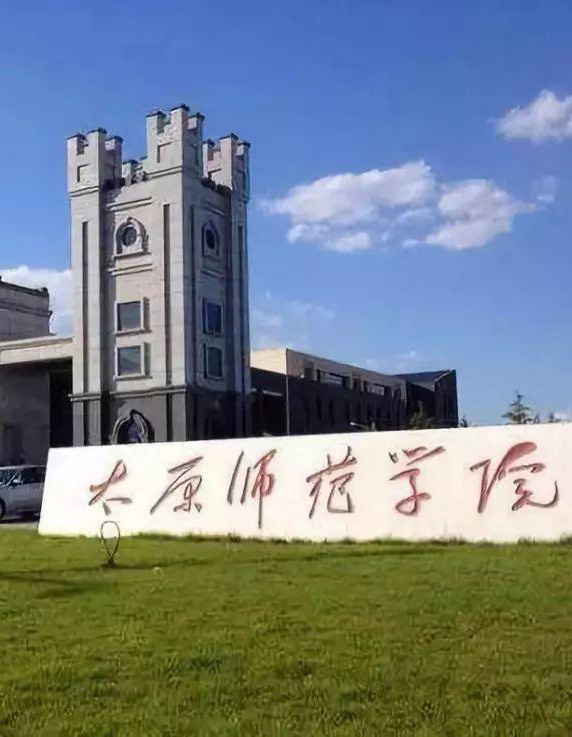

學生是祖國的未來，因此學校防雷工程設計規劃，就特別重要。太原師范學院是一所以本科師范教育為主、非師范教育和碩士研究生教育協調發展的全日制高等師范院校，1999年3月經國家教育部批準，由山西大學師范學院、太原師范?？茖W校和山西省教育學院合并組建而成。
三、項目規范
GB 50057-2010 《建筑物防雷設計規范》（2010版）
IEC 61024 《建筑物防雷》
D 562 《建筑物、構筑物防雷設施安裝》
四、防雷接地裝置
對于改建項目,采用A型接地裝置，即在每 根引下處設置一組接地體。每組接地體采用兩根長度為2.5m，L50×50×5的鍍鋅角鋼，鍍鋅角 鋼間距為5m，之間采用-40×4熱鍍鋅扁鋼連 接。接地體埋設高層度0.8m，且距建筑物出入口 或人行道不小于3m。各組接地體建筑外墻為 1m。引下線與接地體之間的連接線采用-40× 4熱鍍鋅扁鋼。每根引下線處的沖擊接地電阻不大于10Ω，否則應增設接地體。接地線與接地體、接地體之間的連接采用三面焊接，焊接長度 為扁鋼寬度的2倍。
對于新建項目, 應充分利用樁、承臺、地 梁內的鋼筋作為自然接地體。對樁基，每樁利用 外圍結構主筋中對角兩根主筋作為垂直接地體，各防雷引下線處的樁基均應被利用作為垂直接地 體。利用承臺、底梁的不少于兩根主筋縱橫焊接 連通形成水平接地網，接地網網格平均尺寸不大 于20m×20m或24m×16m當基礎地梁內無鋼筋 可利用時，應利用-40×4鍍鋅扁鋼在基礎內敷 設成接地網。水平接地體與垂直接地體應可靠焊 接。在接地裝置主要陽角處應靠近引下線設置接 地電阻測試端子，距地高度不宜低于300mm， 規格為-40×4熱鍍鋅扁鋼或L50×50×5鍍鋅角 鋼，并設明顯標志。
室外樹木防雷
若建筑物外存在高于建筑的樹木，若樹木 不在建筑物防雷裝置保護范圍之內，雷擊發生 時，雷電流有可能較早與樹木接觸，當雷電流順 著樹木下引時，若感應到建筑內的鋼筋、電源線、信號線等良導體時，有可能沖破墻壁“傍” 上新的導體，若此時人體距離這些金屬物很近， 則很有可能被反擊;當雷電流順著樹木下引時，也可能直接感應到人體，雷電流有可能沖破墻壁 “傍”上人體，通過人體入地，造成嚴重后果。
根據GB50057-94(2000版 ) 的有 關 要 求，當室外樹木高于建筑物且不在接閃器保護范 圍之內時，樹木與建筑物之間的凈距不應小于 5m。但受具體情況限制，不能滿足安全距離的要求時，應對這些樹木采取措施。從經濟、方便 的角度提出入下措施：
1)綠化時應考慮選擇低矮種類的樹木。
2)為確保安全，建議樹頂應至少低于周圍 建筑1m，當不滿足要求時，應定期裁剪樹冠，使高度保持低于周圍建筑1m。
3)為高大樹木采取避雷針保護，并沿樹干 設引下線，并設接地裝置，接地電阻應不大于 10Ω。在接地裝置上方地面采取絕緣等保護措 施，并設立警示標志。
