電力可控避雷針又稱“低壓電力線路避雷裝置”、“電力輸電線路避雷裝置”、“架空線路防雷裝置”，是一種全新的防直擊雷裝置，不過，大部分人還是更愿意把“避雷裝置”理解為通俗意義上的“避雷針”，凡是電力上所用到的避雷裝置，基本上都是采用山西捷力通生產的電力可控避雷針，下面就帶大家具體了解一下這款產品。

　　電力可控避雷針的技術原理是：通過結構設計，使動態環、主針分別通過非線性電阻和儲能元件與地絕緣，針頭電位處浮動狀態，電場比較均勻;當雷云來臨時，儲能裝置通過感應雷云電場進行儲能，當超過設定的臨界值時儲能裝置向主針本體放電，使主針電位發生瞬時改變，此時動態環電位仍保持不變，從而使主針針頭電場發生瞬時畸變，以期誘發上行先導，攔截雷電下行先導，保護被保護物體免遭雷擊，并限制雷擊電流 。

　　捷力通電力可控避雷針可適用于電力系統(變電站/發電廠/輸電線路)、通信微波塔(站)、 證券、氣象、電視塔、軍火、油庫、炸藥庫、雷達等需要嚴格防雷的各種設施和高低層民用建筑的防雷，如表所示：

　　電力可控避雷針輸電電壓可分為：10KV,25KV,35KV,50KV,110KV

　　重量：20KG

　　直徑：1000mm

　　高度：800mm

　　材質：不銹鋼，合金

　　主放電電流的平均幅值小于7kA。

　　主放電電流的陡度≤5kA/μs

　　基本上消除了雷閃時產生的感應過電壓。

　　抗風能力不低于風速30m/s。

　　根據尾部帶金屬線的火箭比高層建筑更容易引發上行雷的經驗分析得出，要成功地引發上行雷，針頭需要達到以下要求：在引發的上行雷發生之前，針頭附近的空間電荷應盡量少，以便于自主針針尖向上發展放電脈沖。當需要引發上行雷時，針尖處的電場強度應足夠高，以迅速產生放電脈沖。

　　【功能特點】：

　　●當電力可控避雷針安裝高度≤200M時，其保護角為65°，即在被保護物高度Hx(M)水平面上保護半徑Rx=2.14(H-Hx),式中h為電力可控避雷針的安裝高度(M)。

　　●上行雷閃主放電電流的平均幅值7kA。

　　●上行雷閃主放電電流的陡度≤5kA/μS，針高H≤200M時，保護角65°。

　　●基本消除了雷閃時產生的感應過電壓。

　　●繞擊概率不大于十萬分之一時的保護角為55°。

　　●接地電阻≤10Ω(一般地區);≤30Ω(在高阻區及無人區)。

　　●抗風能力≥風速50M/S。

　　●安裝方便，使用期內免維護。

　　電力可控避雷針的結構：

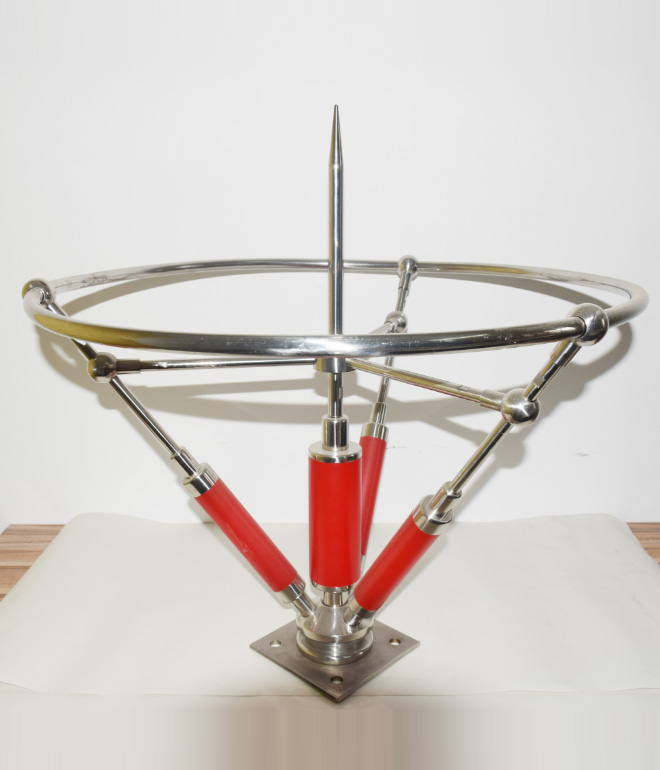

　　電力可控避雷針由接閃器針頭、接地引下線導體、接地裝置構成一套保護系統。它的針頭不再是單針，而由主針、生態環、貯能裝置組成，如下圖：

　　電力可控避雷針目前常用的安裝可控避雷針的方法有兩種 ：一種是用兩塊角鋼水平貼在桿塔兩面并進行打孔，然后用螺栓固定在塔頭;另一種是直接在地線支架上打孔，將可控避雷針固定于桿塔上。這兩種方法存在以下三方面問題：

　　(1)在桿塔頭打孔，需要將打孔設備運送到塔上，打孔設備沉重，塔身過高，將增加工作人員工作的繁重性和危險性;

　　(2)在打孔安裝和運送過程中，易造成避雷針和配件的鍍鋅層損傷和脫落;

　　(3)直接在塔身上打孔安裝避雷針，避雷針的安裝處彎矩過大，避雷針安裝后容易傾斜，長期使用后容易斷裂，對線路和塔身造成損害。
