為了避免井站的設備、設施不被雷擊，一般在井架上安裝揚博提前放電避雷針，通過銅線引下線導入地下接地裝置。

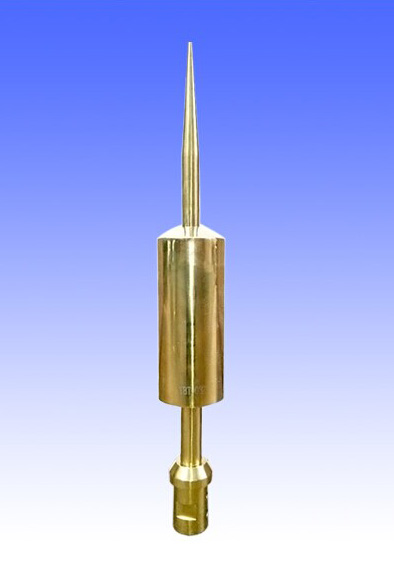

采用鈦合金提前放電避雷針：井架專用鈦合金避雷針YBT-03Z是一種新型防雷裝置，總高度在2.5米左右，安裝在鐵塔頂上。井架專用鈦合金避雷針YBT-03Z為鈦合金避雷針，鈦合金的密度一般在4.5g/cm3左右，造型優美、結構簡單、安裝方便，抗風能力為210公里/小時。由主導體針和副導體針構成，應用范圍廣，可用于工礦企業、油天然氣井站及建筑物的直擊雷防護。接地電阻值要求在10Ω以下。



適用場合：煤礦井架避雷針、石油井架避雷針、特種車輛防雷、船舶避雷針、起重機避雷針、油庫、炸藥庫、加油站等特殊場合防雷。

(1)熱強度高

使用溫度比鋁合金高幾百度，在中等溫度下仍能保持所要求的強度,可在450～500℃的溫度下長期工作這兩類鈦合金在150℃～500℃范圍內仍有很高的比強度，而鋁合金在150℃時比強度明顯下降。鈦合金的工作溫度可達500℃，鋁合金則在200℃以下。

(2)強度高

鈦合金的密度一般在4.5g/cm3左右，僅為鋼的60％，純鈦的強度才接近普通鋼的強度，一些高強度鈦合金超過了許多合金結構鋼的強度。因此鈦合金的比強度(強度/密度)遠大于其他金屬結構材料，見表7-1，可制出單位強度高、剛性好、質輕的零、部件。目前飛機的發動機構件、骨架、蒙皮、緊固件及起落架等都使用鈦合金。

(3)抗蝕性好

鈦合金在潮濕的大氣和海水介質中工作，其抗蝕性遠優于不銹鋼；對點蝕、酸蝕、應力腐蝕的抵抗力特別強；對堿、氯化物、氯的有機物品、硝酸、硫酸等有優良的抗腐蝕能力。但鈦對具有還原性氧及鉻鹽介質的抗蝕性差.

(4)導熱系數小、彈性模量小

鈦的導熱系數λ=15.24W/（m.K）約為鎳的1/4，鐵的1/5，鋁的1/14，而各種鈦合金的導熱系數比鈦的導熱系    數約下降50％。鈦合金的彈性模量約為鋼的1/2，故其剛性差、易變形，不宜制作細長桿和薄壁件，切削時加工表面的回彈量很大，約為不銹鋼的2～3倍，造成刀具后刀面的劇烈摩擦、粘附、粘結磨損。

(5)低溫性能好

 鈦合金在低溫和超低溫下，仍能保持其力學性能。低溫性能好,間隙元素極低的鈦合金,如TA7,在-253℃下還能保持一定的塑性。因此，鈦合金也是一種重要的低溫結構材料。

(6)化學活性大

鈦的化學活性大，與大氣中O、N、H、CO、CO2、水蒸氣、氨氣等產生強烈的化學反應。含碳量大于0.2％時，會在鈦合金中形成硬質TiC；溫度較高時，與N作用也會形成TiN硬質表層；在600℃以上時，鈦吸收氧形成硬度很高的硬化層；氫含量上升，也會形成脆化層。吸收氣體而產生的硬脆表層深度可達0.1～0.15 mm，硬化程度為20％～30％。鈦的化學親和性也大，易與摩擦表面產生粘附現象。

根據井架的高度，防雷要求每個井架上安裝2根避雷針。每個井架上用8根鈦合金離子接地極，中間設置防爆連接接頭，實現接地要求。

根據防雷保護范圍計算，井架避雷針下面鍍鋅鋼管支架的高度在2米左右。避雷針與易燃油貯罐和氫氣、天然氣等罐體及其呼吸閥等之間的空氣中距離，避雷針及 其它接地裝置與罐體、罐體的接地裝置和地下管道的中距離應符合要求。避雷針與呼吸閥的水平距離應不小于3m，避雷針尖高出呼吸閥不應小于3m，避雷針尖的保護范圍邊緣高出呼吸閥頂部不應小于2m。在空氣中的距離和地中距離必須符合要求。避雷針與5000m3以上貯罐呼吸閥的水平距離，不應小于5米，避雷針針高于呼吸閥不應小于5m。
